网络安全笔记（Thirteen Days）物理层（网卡、传输介质）

Thirteen Day

物理层（网卡、传输介质）

一、信号

1、基本概念

• 进行网络通信，在线缆中传输的就是信号，网线（一般是金属或玻璃制成）传输电信号，光纤（光导纤维一种由玻璃或塑料制成的纤维）传输光信号，网络中一般使用的时弱电

  • 信息

  • 数据

  • 信号

2、分类

• 模拟信号

  • 用来表示连续变化的物理量所表达的信号

• 数字信号

  • 指变量是离散的，在计算机中，数字信号的大小常用有限位的二进制表示



二、传输介质

1、同轴电缆

• 用在网络上传输，最高速率只能达到10Mbps（带宽）

2、双绞线

• 传输速率高、应用广泛、技术成熟、成本低

• 屏蔽双绞线：主要应用于电磁干扰比较强的场景

• 非屏蔽双绞线：主要应用于没有电磁干扰的场景

• 以太网接口

  • RJ-45连接器（水晶头）

• 连接规范

  • T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

  • T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕 （T568B是目前现实生活中最常用的线序）

• 双绞线的连接

  • 标准网线：两边都是T568A或T568B的线序

  • 交叉网线：一边是T568A，一边是T568B

  • 全反线：一边是网线接口，一边是com口（串行通讯端口( cluster communication port )即COM口，简称串口） console线

• 双绞线的分类

  • 五类

  • 超五类

  • 六类

  • 七类

3、光纤

• 利用光的全反射原理，频带宽，保真度高，重量轻，损耗低，传输带宽高，传输距离远，抗干扰能力强，工作性能可靠，成本不断下降

• 光纤的分类

  • 单模光纤（Single Mode Fiber）：单模光纤的中心玻璃芯很细，芯径一般为8.5或9.5μm，并在1310和1550nm的波长下工作

  • 多模光纤（Multi Mode Fiber）：就是允许有多个导模传输的光纤。 多模光纤的纤芯直径一般为50μm/62.5μm，由于多模光纤的芯径较大，可容许不同模式的光于一根光纤上传输。 多模的标准波长分别为850nm和1300nm

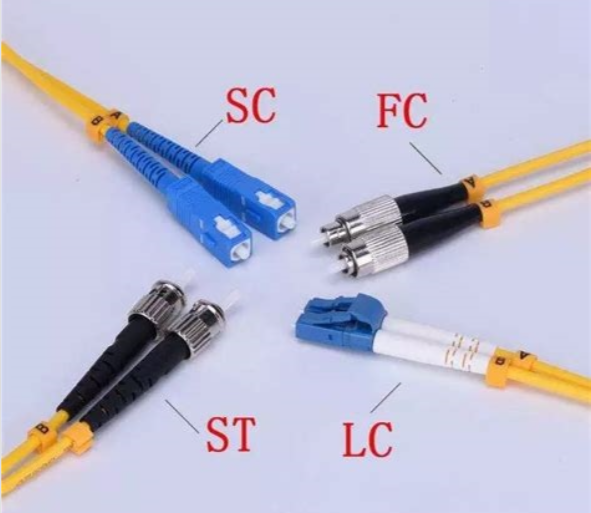

• 光纤接口

　　　　

• 光模块

4、网络接口控制器（网卡）NIK

• 电脑要想上网，必须要有网卡

• 每一块网卡都会有一个身份标识，称为MAC地址，由48位的二进制组成，通常表示12位的16进制数，全球唯一

• 技术点：

  • 驱动程序

  • I/O技术

• 网卡分类

  • 标准网卡和PCMCIA（PCMCIA是个人电脑存储卡国际协会（Personal Computer Memory Card International Association））
