Altium Designer（简称AD）是一个设计原理图和PCB的专业软件，功能十分强大，且使用方便，比较容易上手。它的前身大家也比较熟悉，就是Protel。在学校里学习的就是Protel，不过除了完成作业，就没有用过Protel。现在bug身边好多工程师还是使用Protel设计PCB，AD是Protel的升级版。对于AD的发展史我们这里就不做详细介绍，有兴趣的可以上网搜一下，这里我们主要简单介绍一下AD及其使用流程，这里bug使用的AD19版的，软件图标如下图所示：

之前有介绍过PADS，和AD一样也是一款PCB设计软件。这两个给bug最直接的感觉就是PADS是分三个组件，原理图、PCB、布线分开的，分工明确。AD是将所有功能集成在一起，功能比较丰富。在学校一般都学Protel，可能过渡到AD门槛会低一点。

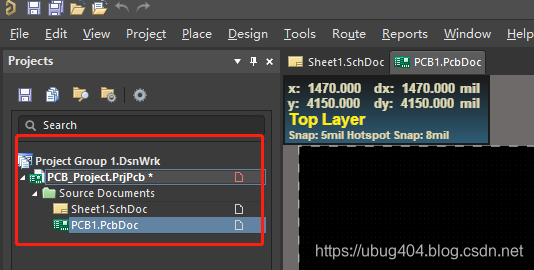

在AD中，项目的层级为“工程组Project Group”（之前称为工作空间WorkSpace）——>“工程”——>“文件”（原理图、PCB），如下图所示：

通常一个工程为一个PCB项目，一个工作组可以包含多个工程，一个工程可以包含多个原理图和PCB。AD软件只能打开一个工作组。设计PCB的流程为：

1. 新建封装库；
2. 在封装库中新建元件封装；
3. 新建元件库；
4. 在元件库中新建元器件；
5. 新建工程组；
6. 在工程组中新建PCB工程；
7. 在PCB工程中添加原理图文件；
8. 在原理图文件中添加元器件，连线等进行原理图设计；
9. 在PCB工程中添加PCB文件，设置板框；
10. 将原理图导入到PCB；
11. 设置设计规则；
12. 在PCB文件中布局，布线，铺铜等进行PCB设计；
13. PCB设计完成之后，进行DRC（设计规则检查）；
14. DRC没有错误，输出生产文件，一般为gerber文件，当然直接给PCB源文件也可以（没有保密性）。
15. 在PCB加工这段时间，可以导出BOM，采购元器件（点击公众号“彩蛋”->“BOM配单”）。
16. PCB和元器件都回来之后，可以自己焊接或者发给贴片焊接加工厂（点击公众号“彩蛋”->“SMT焊接加工”）。
17. 板子焊接好之后，进行硬件软件的调试。

以上就是整个的设计流程，里面具体的细节会在后面的文章中进行讲解。
