OSI物理层之信道复用技术

复用（multiplexing）是通信技术中的基本概念。

@

目录

• 频分复用 FDM（Frequency Division Multiplexing）
• 时分复用 TDM（Time Division Multiplexing）
• 码分复用 CDM（Code Division Multiplexing）

频分复用 FDM（Frequency Division Multiplexing）

用户在分配到一定的频带后，在通信过程中自始至终都占用这个频带。
频分复用的所有用户在同样的时间占用不同的带宽资源（请注意，这里的“带宽”是频率带宽而不是数据的发送速率）。

时分复用 TDM（Time Division Multiplexing）

• 时分复用则是将时间划分为一段段等长的时分复用帧（TDM 帧）。每一个时分复用的用户在每一个TDM帧中占用固定序号的时隙。每一个用户所占用的时隙是周期性地出现（其周期就是TDM帧的长度对应的时间）。
• TDM 信号也称为等时（isochronous）信号。
• 时分复用的所有用户是在不同的时间占用同样的频带宽度。

时分复用可能会造成线路资源的浪费

码分复用 CDM（Code Division Multiplexing）

常用的名词是码分多址 CDMA（Code Division Multiple Access）。

• 各用户使用经过特殊挑选的不同码型，因此彼此不会造成干扰。
• 这种系统发送的信号有很强的抗干扰能力，其频谱类似于白噪声，不易被敌人发现。
• 每一个比特时间划分为m个短的间隔，称为码片（chip）。

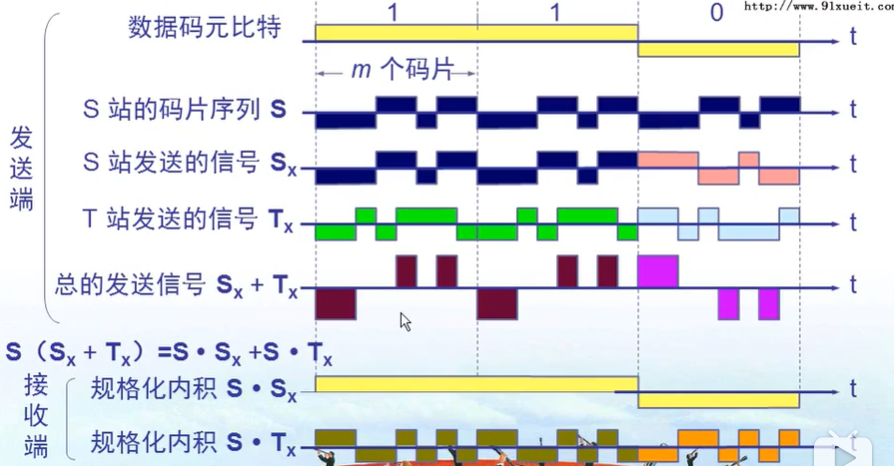

CDMA的工作原理

正交关系的另一个重要特性
任何一个码片向量和该码片向量的规格化内积都是1。
一个码片向量和该码片反码的向量的规格化内积值是-1。

码片序列的正交关系举例
令：
向量S为（-1 -1 -1 +1 +1 -1 +1 +1）
向量T为（-1 -1 +1 -1 +1 +1 +1 -1）

把向量S和T的各分量值代入（2-3）式就可看出这两个码片序列是正交的
