蓝桥杯准备---练习日志

2024-01-17

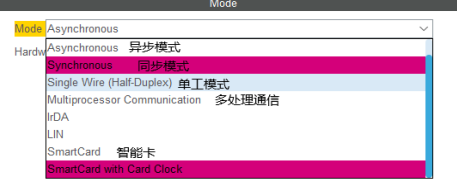

　　利用Cubemx配置usart中Asyn... 和 Syn....的意思是什么？

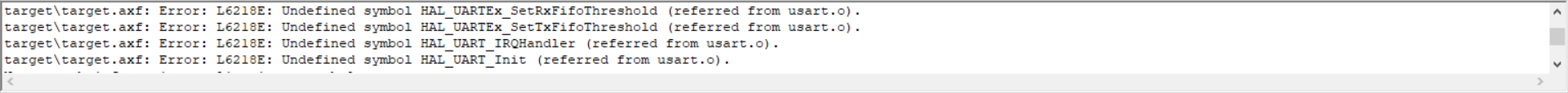

使用串口时报错如下　　------解决办法：添加st官方提供的串口驱动文件

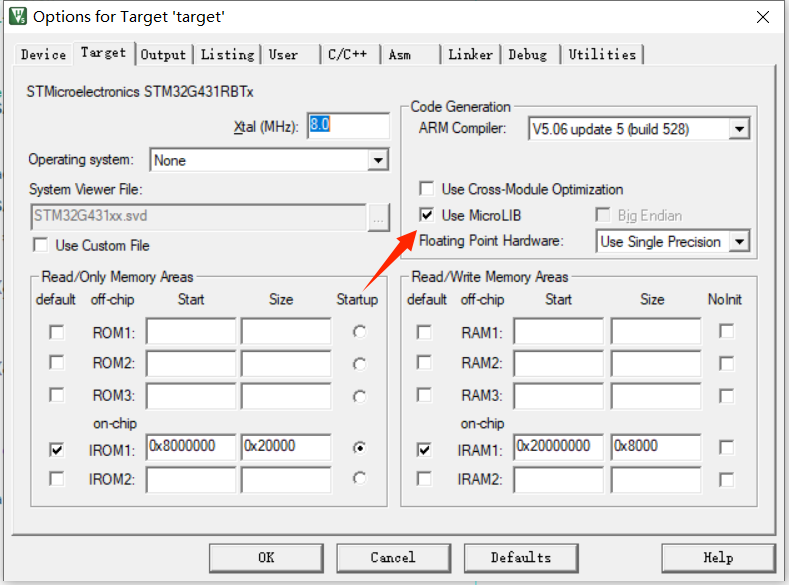

 修改底层printf内部的fputs代码　　---实现printf函数通过串口输出，需要利用LIB什么的......

我猜测这个函数是向某个文件流中写入一个字符，printf会调用这函数来向标准输出文件流写入字符（本来是），不过这里被改写为向usart发送了，所以..printf被重定向了。

int fputc(int c, FILE *stream)
{
  HAL_UART_Transmit(&huart1,(u8 *)&c,1,10);
  return c;
}



中断接收回调函数处理　　---每输入一个字符触发一次中断。如当串口助手中输入12345相当于进入了5次中断，这5次中断中Rx_Dat的值分别未‘1’‘2’‘3’‘4’‘5’，利用Rx_Data存储接下来的值

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance==USART1)
    {
        Rx_Data[Rx_Count] = Rx_Dat;
        Rx_Count++;

        HAL_UART_Transmit(&huart1,&Rx_Dat,1,1);
        HAL_UART_Receive_IT(&huart1,&Rx_Dat,1);
    }
    if(Rx_Count == 10)
        HAL_UART_Transmit(&huart1,Rx_Data,10,1);


}



void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance==USART1)
    {
        rx_data[rx_count] = rx_temp;
        rx_count++;
        HAL_UART_Receive_IT(&huart1,&rx_temp,1);
    }
    if(rx_temp == '\n')                                    // 固定接收显示
    {
        printf("接收到数据为：%s\r\n",rx_data);            //printf()受到\r\n的影响而打印不出来断续的数据
        //HAL_UART_Transmit(&huart1,rx_data,10,1);
        memset(rx_data,0,sizeof(rx_data));
        rx_count = 0;
    }

}



串口中断回调函数中重新接收不能太快执行不然会干扰原来的数据...........

 内存拷贝函数memcpy有方向性，别弄错了，而且串口接收到的数据最好放到一个静态变量中，防止后续变量输入干扰到



第12届蓝桥杯嵌入式习题练习



LED部分



由于部分引脚的和LCD重用，所以这里使用了锁存器，由LE来控制锁存器的使能，低电平有效。每次修改LED的控制需要调用一次下面的函数

      HAL_GPIO_WritePin(LED_CMD_GPIO_Port, LED_CMD_Pin, GPIO_PIN_SET);
      HAL_GPIO_WritePin(LED_CMD_GPIO_Port, LED_CMD_Pin, GPIO_PIN_RESET);



按键采集部分

uint8_t __BSP_Key_get()
{
    uint8_t temp = 0;

    if(HAL_GPIO_ReadPin(Button4_GPIO_Port,Button4_Pin) == 0 )
         temp = KEY4;
    if(HAL_GPIO_ReadPin(Button3_GPIO_Port,Button3_Pin) == 0 )
         temp = KEY3;
    if(HAL_GPIO_ReadPin(Button2_GPIO_Port,Button2_Pin) == 0 )
         temp = KEY2;
    if(HAL_GPIO_ReadPin(Button1_GPIO_Port,Button1_Pin) == 0 )
         temp = KEY1;
    return temp;


}

//采集按键值
uint8_t BSP_Key_get()
{
    uint8_t Key_num = 0;
    uint8_t Old_Key_num = 0;
    uint8_t Key_value = 0;
    Key_num = __BSP_Key_get();　　//采集按下的按键值

　　//防止按键抖动的操作
    Key_value = Key_num & (Key_num ^ Old_Key_num);

    Old_Key_num = Key_num;

    return Key_value;

}

LCD部分

官方提供了一个LCD显示库来显示

  LCD_Init();
  LCD_Clear(Black);　　//清屏
  LCD_SetTextColor(White);　　//设置字体颜色
  LCD_SetBackColor(Black);　　//设置背景颜色

sprintf(LCD_Content," CNBR:%d ",CNBR);
LCD_DisplayStringLine(Line4,LCD_Content);　　//输出LCD_content中的内容



其它配置

 LCD_Disp ^=0x1;

　　对LCD_Disp每次执行会在0，1之间循环数据变化

串口配置

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance==USART1)
    {
        Rx_Data[Rx_Count++]=Rx_Dat;
    }
    if(Rx_Count == 22)
    {
        Rx_flag = 1;
        printf("%s\r\n",Rx_Data);

    }
        //再次执行串口接收中断会干扰原来的数据，必须放在最末尾，数据最好另外保存
        HAL_UART_Receive_IT(&huart1,&Rx_Dat,1);   //执行该函数则输入一个字符就进一次中断
}

在需要的时候自写一个字符串比较和拷贝函数会比使用memcpy/strncpy来的方便

 uint8_t str_copy( void * source, void *destination,uint8_t n)
 {
    char *p1 = (char *)source;
    char *p2 = (char *)destination;
    uint8_t i =0;
    for( i =0;i<n;i++)
    {
        p2[i] = p1[i];
    }
    p2[i] = '\0';　　//最后必须补充‘\0’
    return 0;


 }
//字符串比较
uint8_t str_cmp( void * str1, void *str2,uint8_t n)
{
    char *p1 = (char *)str1;
    char *p2 = (char *)str2;
    for(uint8_t i =0;i<n;i++)
    {
        if(p1[i] != p2[i])
            return 0xff;
    }
    return 0;


}

关于strncpy和memcpy

int main()
{
   char src[40];
   char dest[12];

   memset(dest, '\0', sizeof(dest));
   strcpy(src, "This is 2xkt.com");
   strncpy(dest, src, 10);

   printf("最终的目标字符串： %s\n", dest);

   return(0);
}

会从目标地址处复制n个字符到新地址中并自动补0.

相比较之下，memcpy则能应用于非字符的数组类型





串口的数据到来很适合利用状态机来处理分析数据的格式，内容等是否有错，条理狠清晰

void BSP_usart_proj()
{

    static uint8_t  data_state = 0;
    //接收到完整数据
    if(Rx_flag)
    {
        Rx_flag = 0;
        printf("数据输入正确\r\n");
        data_state = 1;

    #ifdef USART_DEBUG
        printf("当前state : %d\r\n",data_state);
        printf("串口收到数据：%s\r\n",Rx_Data);
    #endif
    }

    //检测数据格式
    else if(  data_state==1 )
    {
        if(usart_Type() == 1)
        {
            data_state = 2;
            #ifdef USART_DEBUG
                printf("数据格式正确\r\n");
                printf("当前state : %d\r\n",data_state);
            #endif

        }
        else
        {
                printf("ERROR:数据格式出现问题");
                data_state = 0;
                Rx_Count = 0;

        }
    }

    //检测数据内容
    else if( data_state == 2)
    {
        if(usart_content() == 1)
        {
            data_state = 3;
            #ifdef USART_DEBUG
                printf("数据内容正确\r\n");
                printf("当前state : %d\r\n",data_state);
            #endif
        }
        else
        {
                    printf("ERROR:数据内容出现问题");
                    data_state = 0;
                    Rx_Count = 0;
        }
    }
    //检测完毕，开始输出
    else if( data_state == 3)
    {
        usart_data_proj();
            data_state = 0;
            Rx_Count = 0;
    }


}



整体做下来的感觉

　1. DEBUG测试代码能写就写，不要嫌麻烦，不然后面找DEBUG有的是时间给你麻烦的...........

    #ifdef USART_DEBUG
    printf("数据内容正确\r\n");
    printf("当前state : %d\r\n",data_state);
    #endif

　2. 写代码前最好将各模块都规划好再写，尤其是各模块之间的联系，其实就是FPGA中模块化的感觉。可以画图，做流程图将要做的事情分开规划好



　　代码就不补充了，写的也一般。
