UML作业第一次：UML用例图绘制

一、 PlantUML用例图 语法学习小结

PlantUML是一个用来绘制UML图的Java类库。支持的UML图包括：时序图、用例图、类图、组件图、活动图。

　用例图，展现了一组用例、参与者（actor）以及它们之间的关系。用例图从用户角度描述系统的静态使用情况，用于建立需求模型。

  PlantUML语法：

用例用圆括号括起来。

也可以用关键字usecase来定义用例。 还可以用关键字as定义一个别名，这个别名可以在以后定义关系的时候使用。

@startuml

(First usecase)
(Another usecase) as (UC2)
usecase UC3
usecase (Last\nusecase) as UC4

@enduml



角色用两个冒号包裹起来。

也可以用actor关键字来定义角色。 还可以用关键字as来定义一个别名，这个别名可以在以后定义关系的时候使用。

如果想定义跨越多行的用例描述，可以用双引号将其裹起来。

还可以使用这些分隔符：--..==__。 并且还可以在分隔符中间放置标题。

用箭头-->连接角色和用例。

横杠-越多，箭头越长。 通过在箭头定义的后面加一个冒号及文字的方式来添加标签。

在这个例子中，User并没有定义，而是直接拿来当做一个角色使用。

@startuml

User -> (Start)
User --> (Use the application) : A small label

:Main Admin: ---> (Use the application) : This is\nyet another\nlabel

@enduml

二、用例图元素、及关系分析说明文字

参与者（Actor）

　　在系统外部与系统直接交互的人或事物。需要注意以下两点：

　　1）参与者是角色而不是具体的人，它代表了参与者在与系统打交道的过程中所扮演的角色。所以在系统的实际运作中，一

个实际用户可能对应系统的多个参与者。不同的用户也可以只对应于一个参与者，从而代表同一参与者的不同实例。

　　2）参与者作为外部用户（而不是内部）与系统发生交互作用，是它的主要特征。

用例（Use Case）

　　系统外部可见的一个系统功能单元。系统的功能由系统单元所提供，并通过一系列系统单元与一个或多个参与者之间交换的消息所表达。

子系统(Subsystem）

    用来展示系统的一部分功能，这部分功能联系紧密。

关系（Relationship）

       常见关系类型有关联、泛化、包含和扩展。

a. 关联(Association)

　　表示参与者与用例之间的通信，任何一方都可发送或接受消息。

　b. 泛化(Inheritance)

　　就是通常理解的继承关系，子用例和父用例相似，但表现出更特别的行为；子用例将继承父用例的所有结构、行为和关系。子用例可以使用父用例的一段行为，也可以重载它。父用例通常是抽象的。

c. 包含(Include)

　　包含关系用来把一个较复杂用例所表示的功能分解成较小的步骤。

d. 扩展(Extend)

　　扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。

三、用PlantUML的绘制用例图脚本程序

@startuml
left to right direction
actor 杏林学院图书管理员
rectangle 借书证管理系统{
 :杏林学院图书管理员:--(办证)
 :杏林学院图书管理员:--(补证)
 :杏林学院图书管理员:--(证件查询)
 :杏林学院图书管理员:--(注销)
}
@enduml

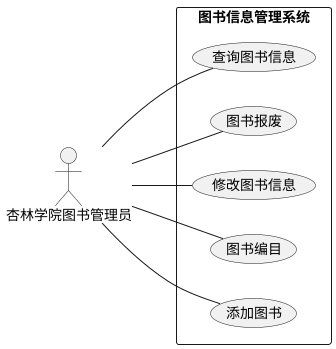

@startuml
left to right direction
actor 杏林学院图书管理员
rectangle 图书信息管理系统{
 :杏林学院图书管理员:--(添加图书)
 :杏林学院图书管理员:--(图书编目)
 :杏林学院图书管理员:--(修改图书信息)
 :杏林学院图书管理员:--(图书报废)
 :杏林学院图书管理员:--(查询图书信息)
}
@enduml

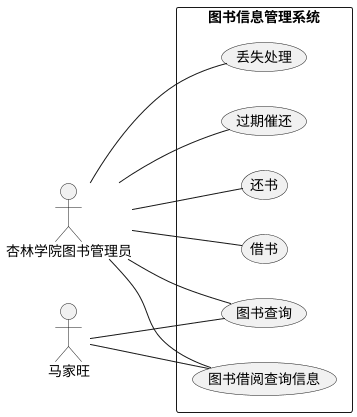

四、用例图
