WLAN WMM-PS

WMM-PS

WMM+PS（Wi-Fi Multimedia + Powersave），支持WMM的设备才有资格支持WMM-PS，也就是说一个支持WMM的设备不一定支持WMM-PS，但是一个支持WMM-PS的设备一定支持WMM

如何判断设备是否支持WMM-PS

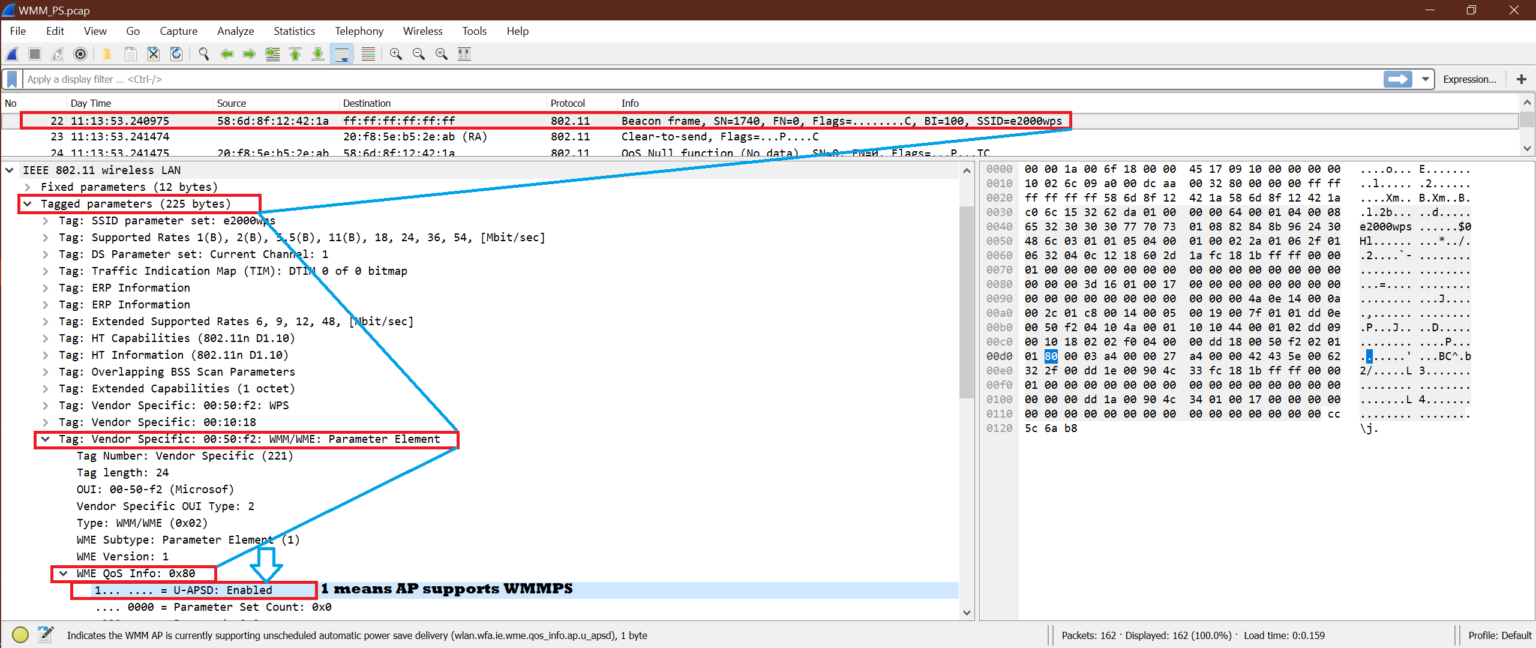

在AP的Beacon中的U-APSD信息元素中判断，具体位置在 Beacon-> Tagged Parameter-> WMM/WME -> WME Qos Info -> U-APSD。

WMM-PS参考使用了U-APSD（Unscheduled Automatic PowerSave Delivery） 还有一种是S-APSD（Scheduled Automatic PowerSave Delivery），U-APSD比S-APSD更加广泛的使用。

WMM-PS的前提

首先，STA和AP都必须支持WMM/QoS，其次关联必须进行WMM关联（可以在关联请求，关联相应中检查WMM IE），再次，STA和AP必须都支持WMMPS，AP的支持情况如第二章所写，STA是否支持我们需检查关联请求WME ->WME QoS Info ->Set 4 ACs [VO, VI, BE, BK] 是否为1（这表示每个AC都使能传送和触发），最后一个是指定一个Max SP  Length用来指示在一个服务周期内可以暂存帧的数量

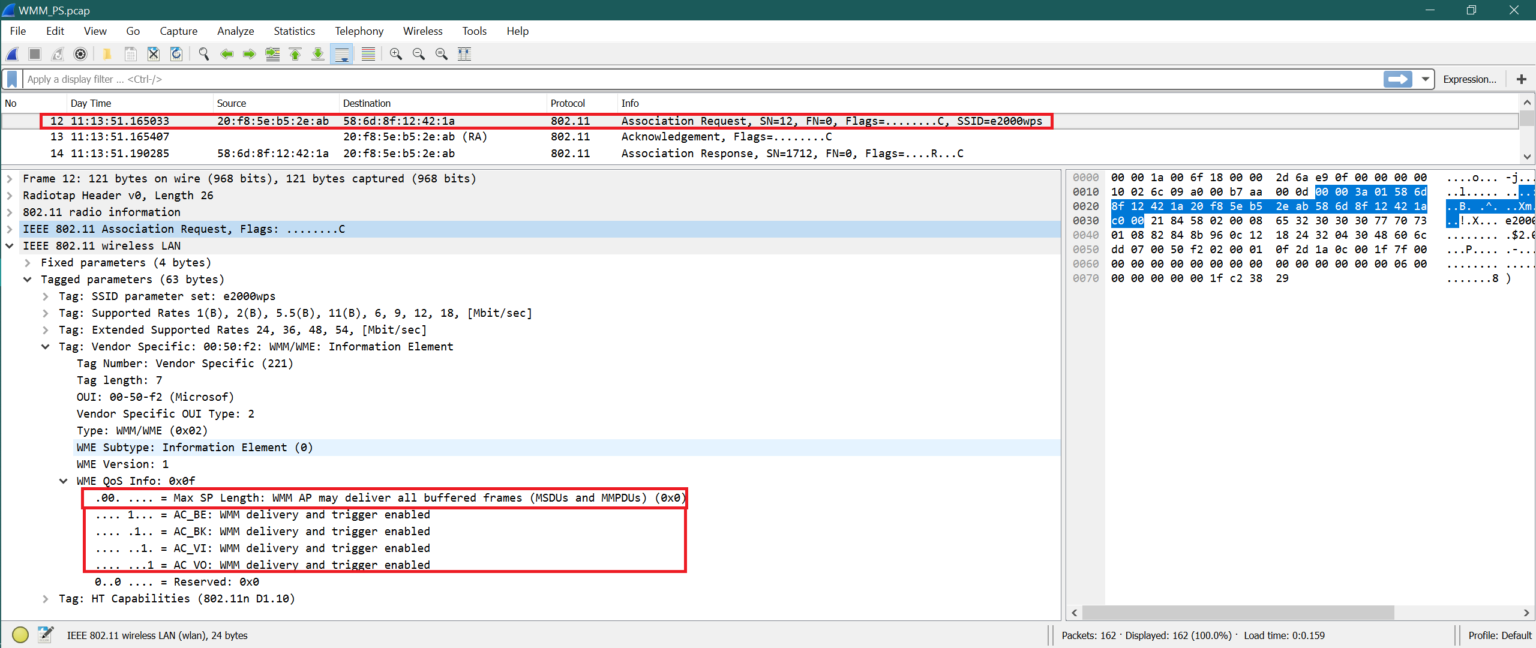

如下图：

过程分析

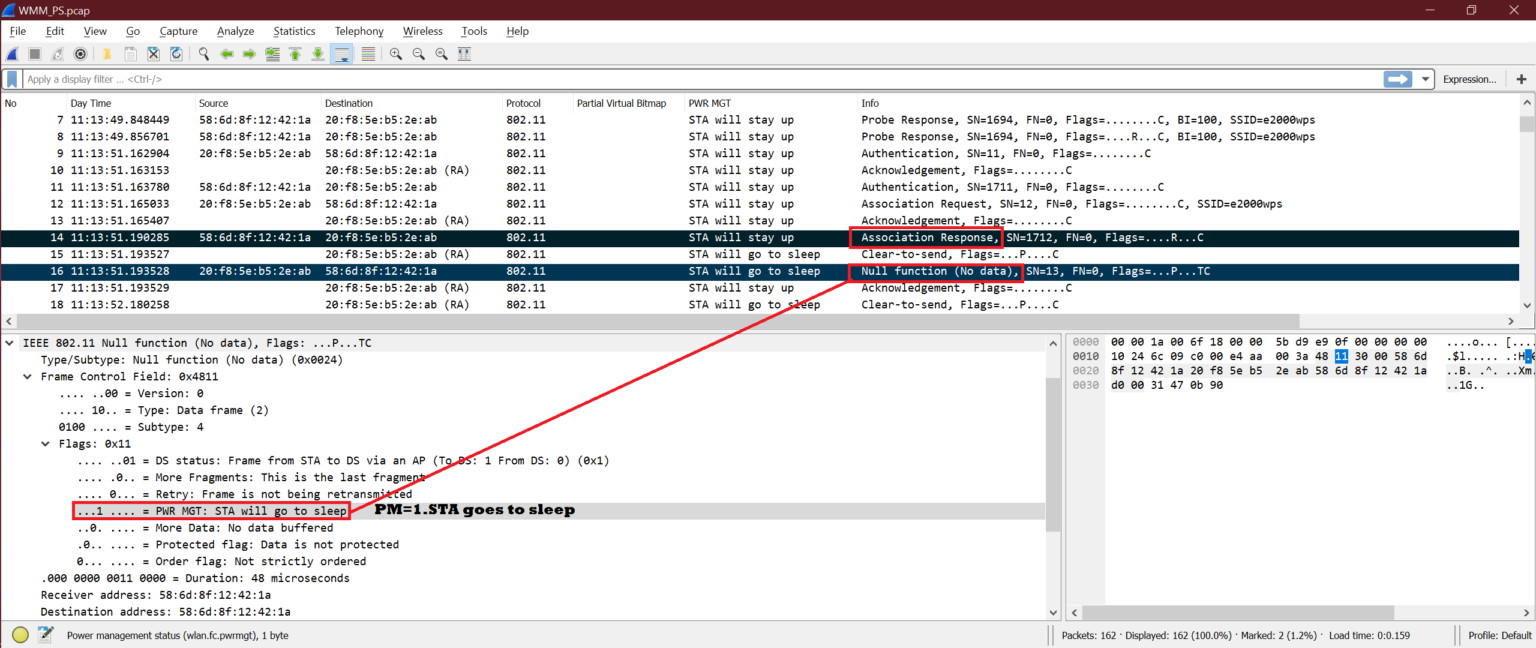

1. 我们必须在关联请求的里将所有的AC设置为1，关联完成后，STA会发送一个PM=1的NULL Data帧给AP，表明STA将要进入省电模式，这一点和Legacy PowerSave机制一样；

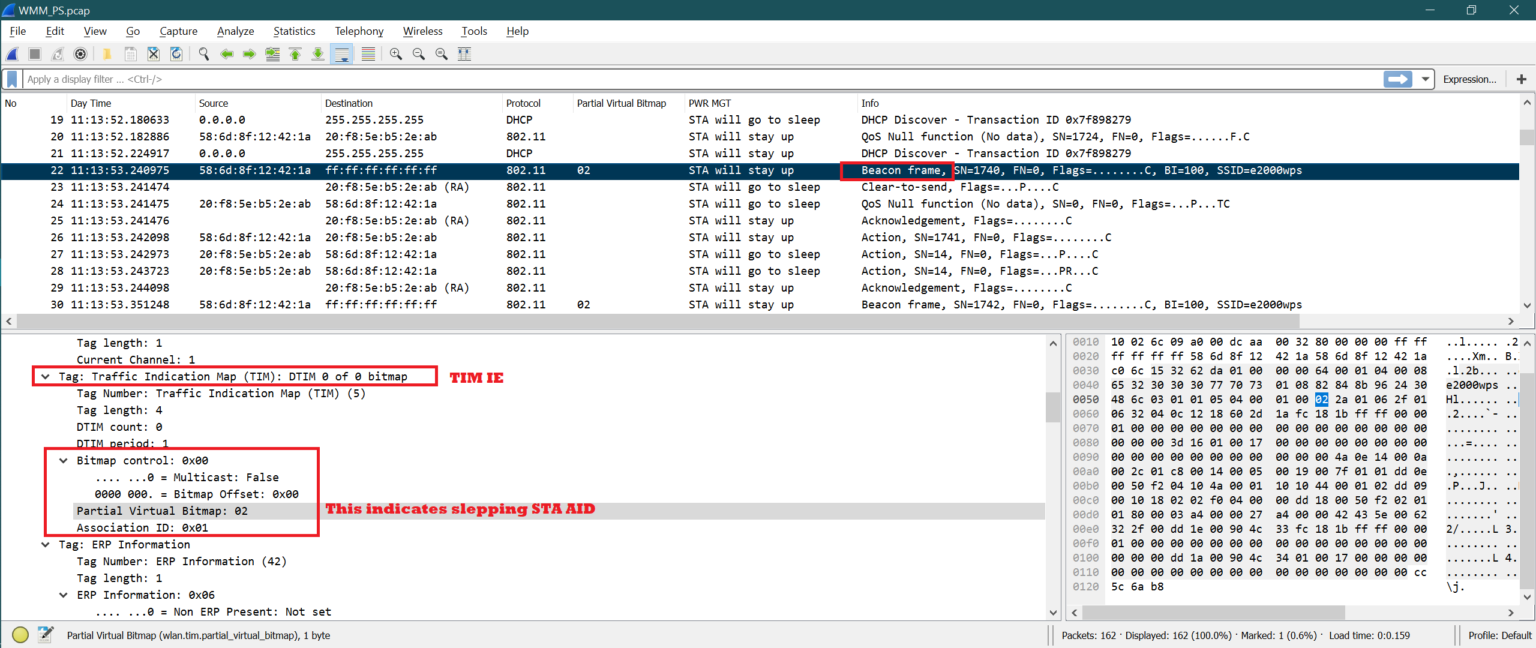

 2.对于睡眠的STA，AP在Beacon中的TIM指示缓存的数据；

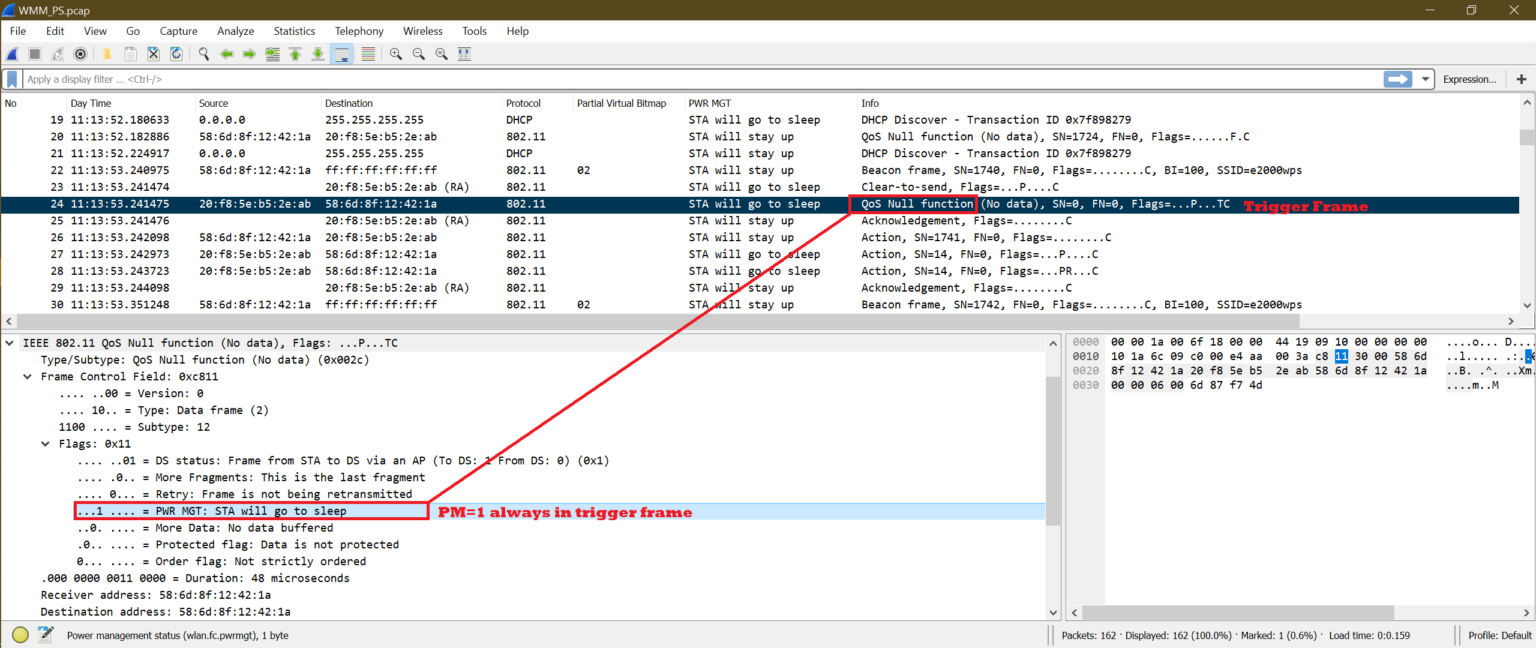

3. STA在 listen interval 唤醒并检查 Beacon TIM 中的AID是否是自己，如果是自己，STA发送一个Trigger Frame给AP，Trigger Frame可能是一个QoS Null 或者 Data packet，Trigger Frame的PM设置为1，如下图我们看到Trigger Frame在Voice类别中。

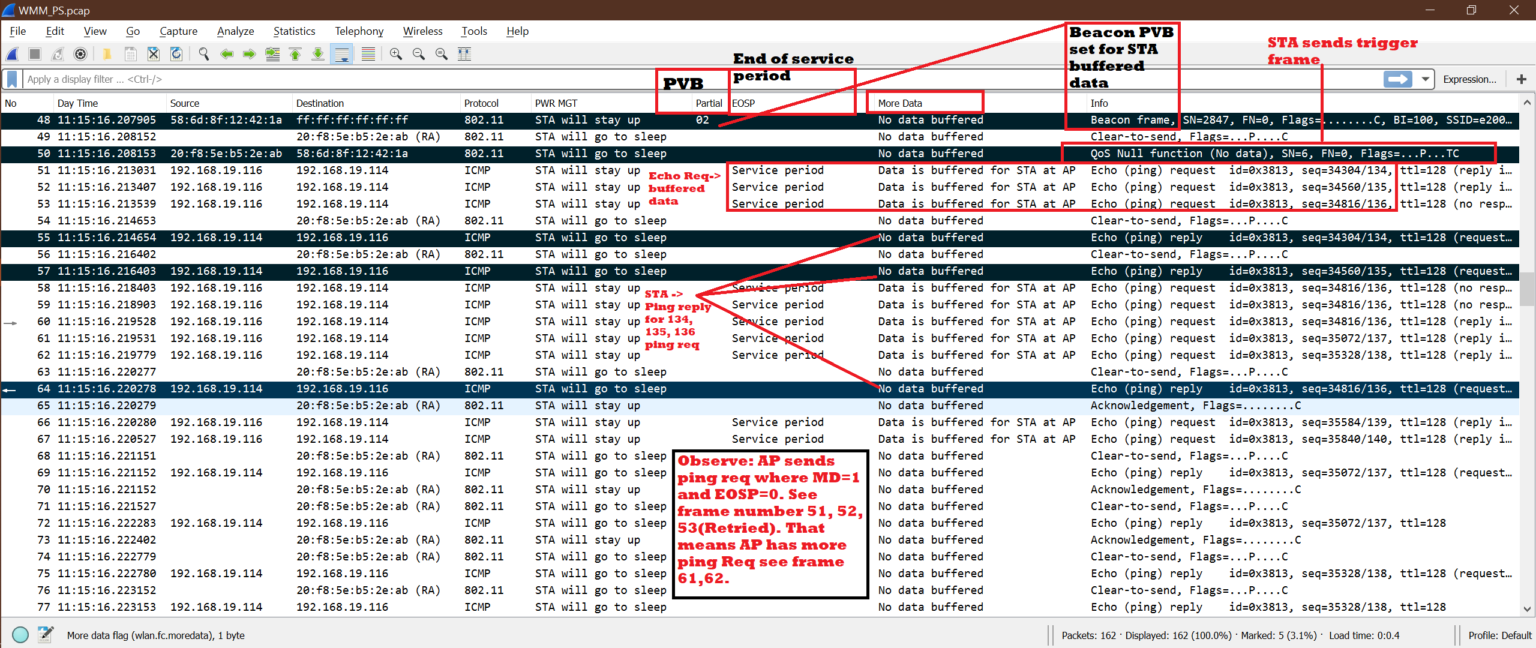

4. 一旦AP收到Trigger Frame，AP可以一个一个在Max serivce period Length的数量内像STA发送暂存的数据。在下图例子中SP长度设置为0，STA对每个数据帧进行Ack，如下图



7. STA不必向STA发送任何类型的帧就可以进入省电模式，因为所有的Trigger Frame的PM都为1

Max SP Length

Maximum Service Period Length (Max SP Length)出现在关联请求帧中，如下图

一个例子如下:

1. STA在Association Request设置Maximum service period length为10表示AP在一个服务周期那会最大发送2个DataFrame给AP；
2. STA发送TriggerFrame给AP后，AP发送Data1并设置MoreData=1， EOSP=0

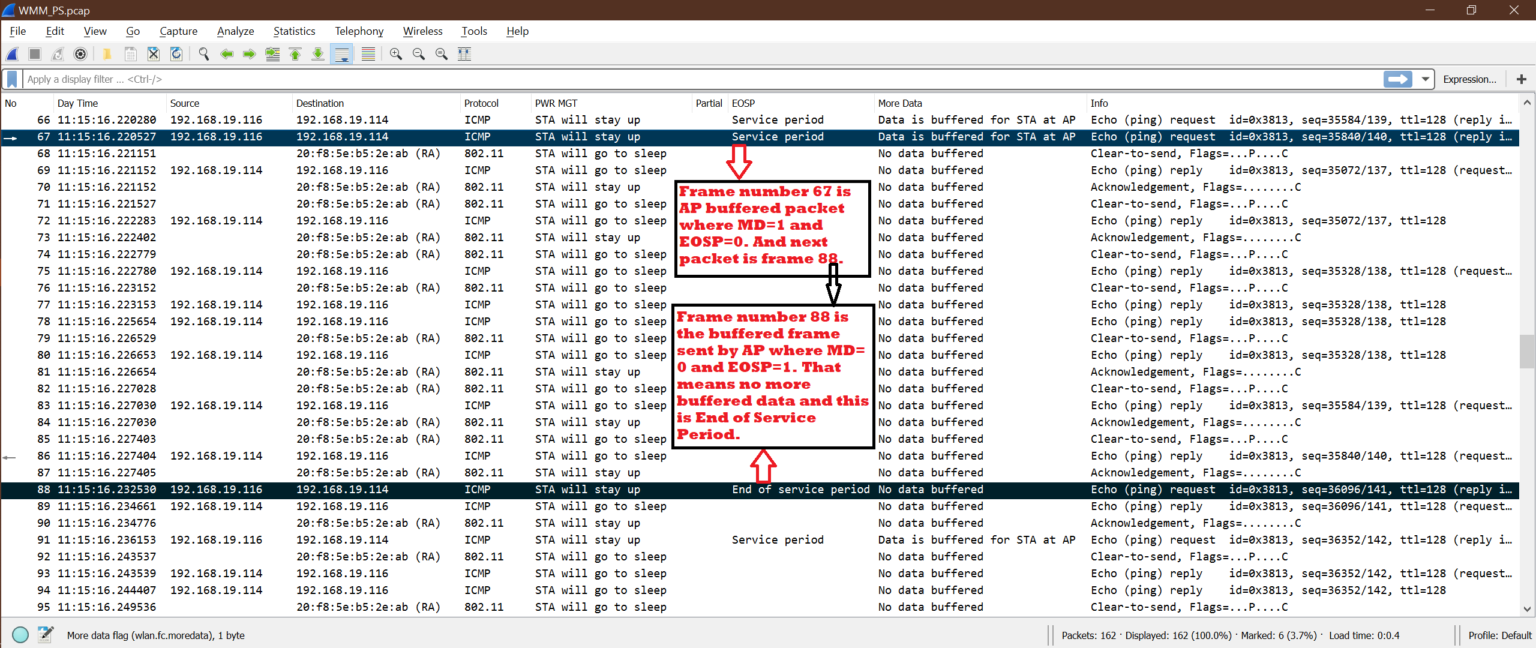

3. AP继续发送Data2并设置MoreData=1， EOSP（80211头部QoS字段Bit4）=1
4. 因为MoreData为1，说明AP还有给STA暂存的帧，此时STA需要发送一个额外的TriggerFrame给AP用于获取其他的暂存数据
5. STA发送了额外的TriggerFrame后，AP发送Data3并设置MoreData=1，EOSP=1
6. AP发送Data4并设置MoreData=0， EOSP=1，完成暂存帧的发送

WMM-PS的注意点

WMM-PS希望所有的AC都被在关联请求中都设置为1，那如果只有部分的AC被设置为1则会使用不用的PowerSave协议过程，具体如下：

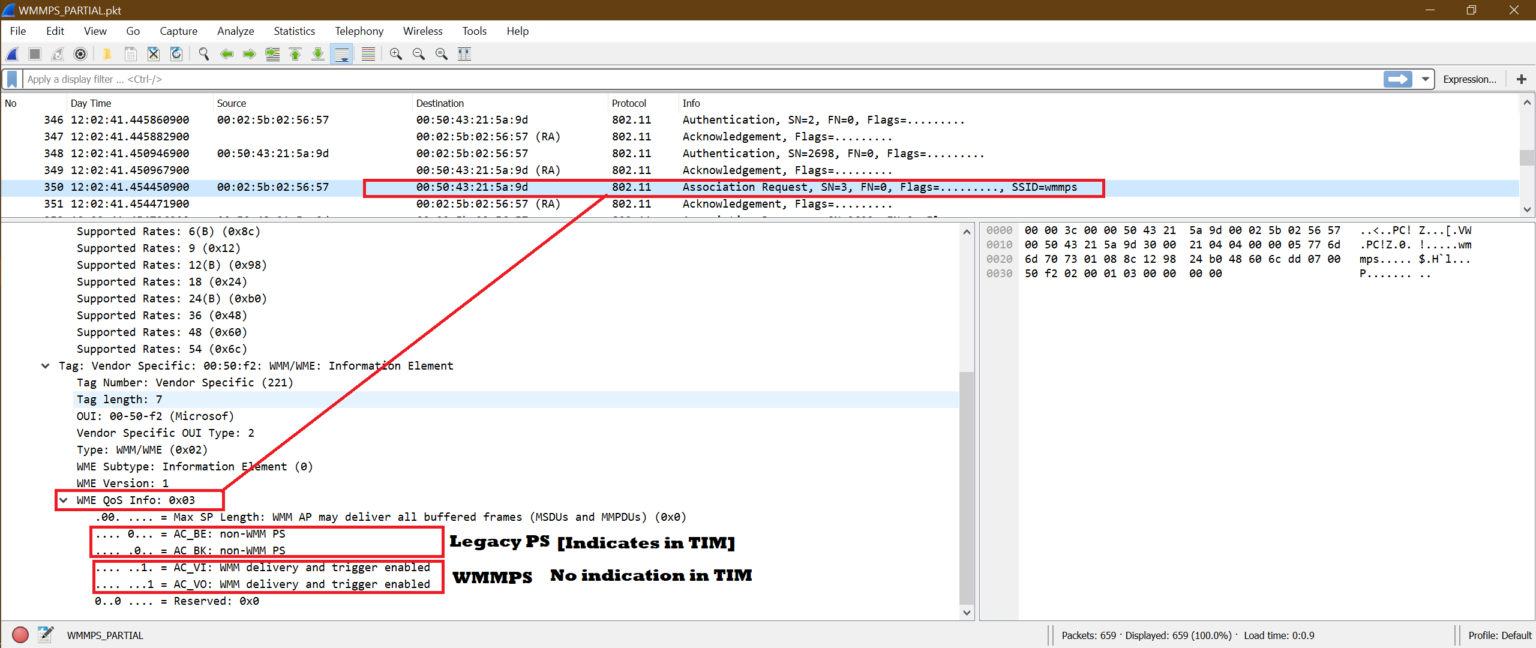

1.  AC [1] 将使用 WMMPS，其他的如AC [0] 将使用Legacy powersave，在这种情况下Beacon中的TIM仅仅指示了Legacy的暂存帧，STA需要自己实现逻辑发送TriggerFrame用于获取WMMPS的缓存数据。

一些问题

问题1：如果一个STA发送了TriggerFrame但是AP没有缓存的数据？

这个时候AP发送一个OoS NULL帧并且设置MoreData=0 EOSP=1

问题2：为什么使用Voice的AC作为TriggerFrame发送？

因为在无线中，Voice类型具有最高的优先级

问题3：WMM-PS是基于U-APSD还是S-APSD？

U-APSD

问题4：什么是TriggerFrame？

TriggerFrame是一个数据帧（但是可能不包含数据），这个数据帧的PM设置为1并且使用Voice进行发送。用于获取AP对此STA的暂存数据。
