WLAN DTIM

DTIM

DTIM（Delivery Traffic Indication MAP）是一个给STA发送广播或者组播的机制，因为STA不发送组播因此DTIM只在AP中有用，DTIM仅在AP的Beacon中出现，Probe Presonse没有DTIM字段

DTIM字段的意义

• DTIM Count： 当前的DTIM值
• DTIM Period： 在AP中可以配置的DTIM周期
• Bitmap control Multicast： 如果为1表示AP缓存了广播数据，如果为0表示AP没有缓存广播数据

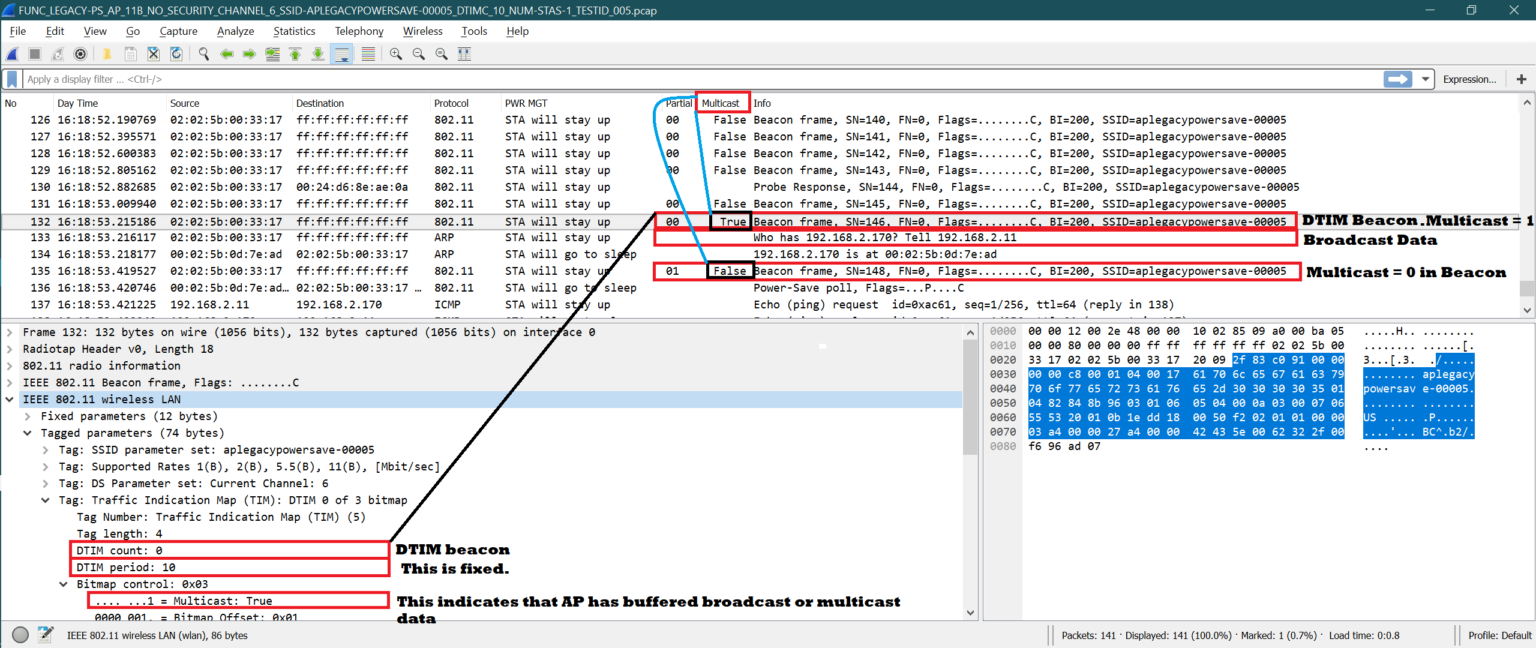

• 如图所示如果AP设置DTIM周期为10，则每个DTIM Count如下
• 9 8 7 6 8 4 3 2 1 0 9 8 7 6 5 4 3 2 1 .........
• 当DTIM Count为0表示当前的TIM是一个DTIM，此时所有已经连接的STA都要在这个Beacon下唤醒并检查Multicast标记确定AP是否有组播数据要发送
• 如果DTIM周期设置为1表示每一个beacon都是DTIM beacon，STA需要在每一个beacon中唤醒并检查multicastbit，这样做不利于省电。

DTIM例子

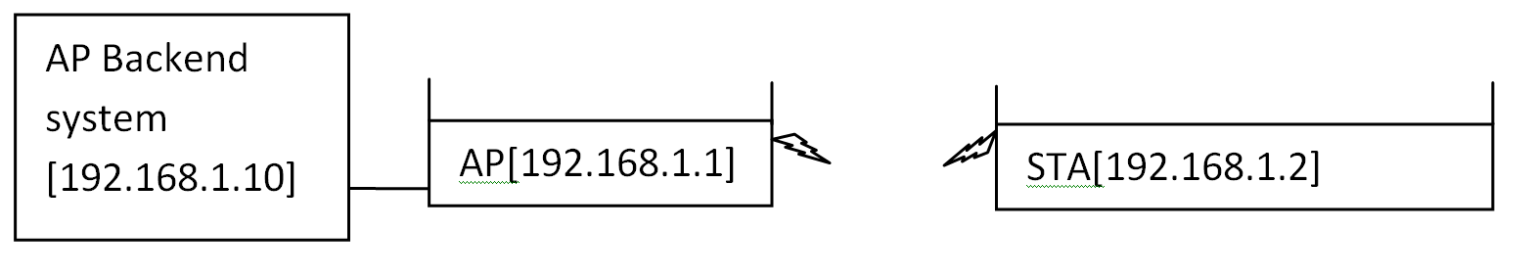

如上图，从192.168.1.10 ping 192.168.1.2

为了能发送广播，我们需要在192.168.1.10上执行arp -d删除arp缓存，然后ping 192.168.1.2

此时，AP会广播ARP request给已连接的STA，但是STA处于PowerSave，AP不能立即发送这个ARP request，因此当DTIM count为0时AP需要设置TIM的multicastbit为1，AP发送缓存的ARP request，当多播或者广播数据被发送后，AP在下一个beacon中设置TIM的multicastbit为0

需要注意的是广播和多播没有ACK，并使用最低基本速率进行发送。因此速率越低发送的越可靠数据传送的越远

如果AP同时缓存了广播和单播帧，优先发送广播，因为每一个已经连接的客户端都需要这个广播帧，这句话我不是很理解，理论上来说DTIM只用于广播，但是资料上是这么说的，先记录，在深究？？？

总结

1. TIM用于单播，DTIM用于广播或者多播
2. 每一个beacon中都有TIM信息元素，TIM的子字段含有DTIM相关字段
3. 当TIM的DTIM count为0时表示这个TIM是一个DTIM
4. 当一个AP在TIM信息元素中同时指示含有单播缓存和广播组播缓存时，广播优先发送
