WLAN 虚拟载波监听

虚拟在载波监听

虚拟载波监听是由NAV（Network Alloccation Vector）实现，其本质就是一个微秒的定时器，每个工作站都有一个NAV，只要NAV不为0，表示信道处于忙碌状态，因此叫虚拟载波监听功能，当NAV为0时，虚拟载波监听功能会显示信道处于空闲状态，在80211帧头中会包含一个Duration字段用来预定一段信道使用时间，当任何一个STA收到一个80211帧时就会检查Duration/ID，如果接收的NAV目前的NAV就更新自己的NAV为接收的NAV，否则就忽略接收的NAV

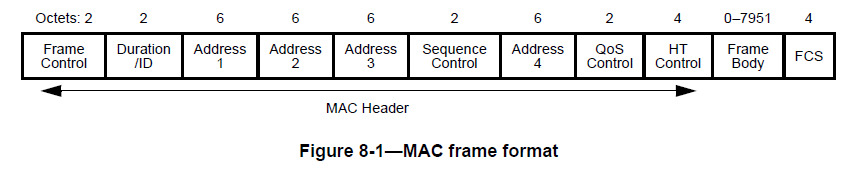

Duraion/ID字段

Duration的格式

Duration的值为两个字节，其值的范围为0-32767

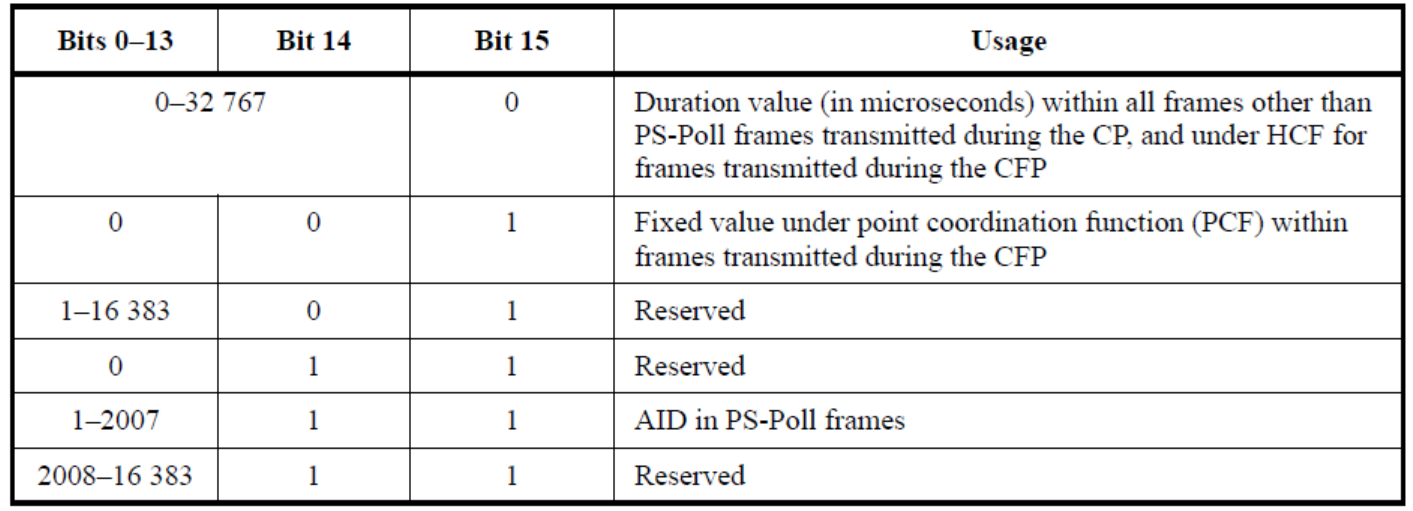

如上图所示当BIT15位0时表示NAV，其单位为us（微秒）

其他值的意义详见表格

一些例子

广播

beacon的Duration为0的原因是beacon是广播，其不需要ack，AP使用CSMA/CA机制只是为了获取发送beacon，当收到beacon时表示发送者不需要维持信道的使用，由于这个原因，所有的80211广播帧都不要ack，例如，Probe Reqeust，ARP request

单播

单播的Duration都大于0，如Authentication，Association Request，Association Response，QoS NULL，Action，CTS，等

特殊情况

PS-POLL的Duration包含了AID信息

ACK的Duration用于为0
