3.7 Practical Applications Using Phase Control Between PWM Modules___在脉宽调制模块之间使用相位控制的实际应用

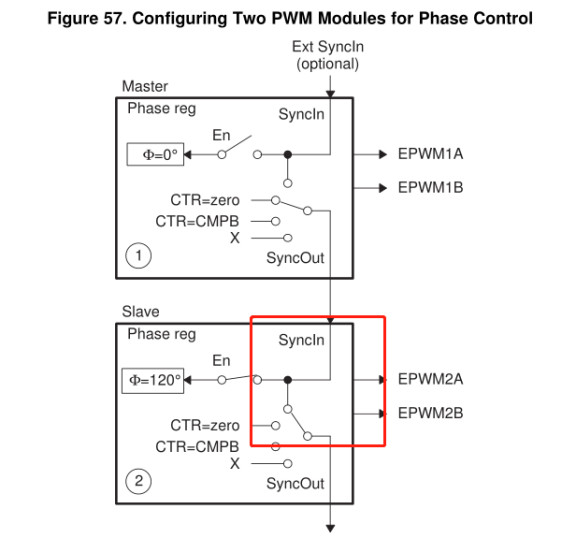

        到目前为止，没有一个例子使用了相位寄存器(TBPHS)。它要么已被设置为零，要么其值已被置为无关。然而，通过将适当的值编程到TBPHS中，多个脉宽调制模块可以解决另一类依赖于支路(或级)之间的相位关系来正确操作的功率拓扑。如TB模块部分所述，可以配置一个脉宽调制模块，允许同步脉冲使TBPHS寄存器载入TBCTR寄存器。为了说明这一概念，图57显示了相位关系为120°的主模块和从模块，即从模块领先于主模块120

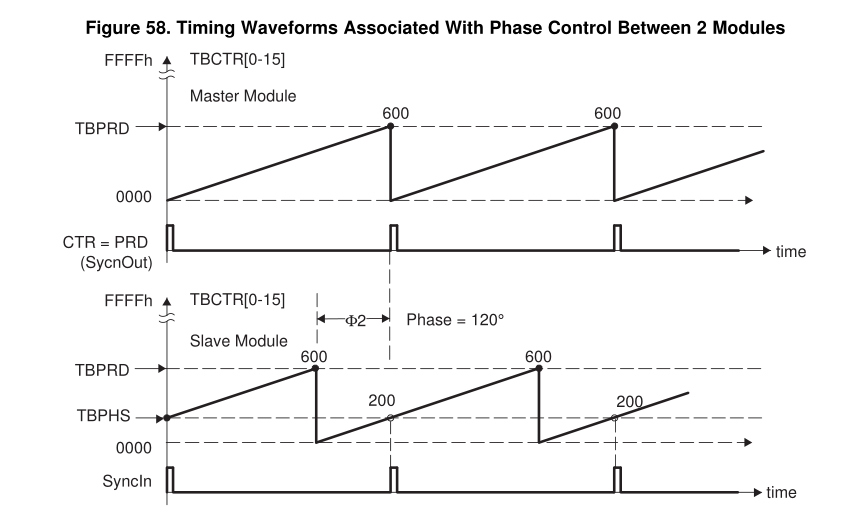

 图58显示了主设备和从设备的TBPRD = 600。 对于从机，TBPHS = 200(即200/600 X 360 = 120度)。

每当主机产生同步脉冲(CTR = PRD)时，

TBPHS = 200的值被载入从机TBCTR寄存器，

因此从机时基总是领先主机时基120°
