HCIA笔记-03

OSI七层参考模型

简单介绍OSI
​ OSI/RM — 开放式系统互联参考模型 — Open System Interconnection Reference Model

​ 不同厂商会生产不同的设备，使用着不同的标准不同的协议，不同厂商的设备之间不能通讯，为了实现将世界连接起来，需要指定一个统一的标准。

​ iOS — 最早是思科路由交互的操作系统名称 — 苹果现在每年也要给专利费用

​ 1979年 — iso — 国际标准化组织 — 借鉴了各大厂商的协议，统一了网络标准

OSI的核心思想 — 分层

什么叫做分层

属于同一层面的不同功能具有相同或相似的目的，不同层次之间的功能将存在较大的差异。而上一层都是在下一层提供的服务的基础上提供增值服务。

分层作用：

​ 1，更易标准化

​ 2，降低层次之间的关联性，层次之间可以独立发展

​ 3，更易学习或理解

应用层
表示层
会话层 ---- 维持网络应用和应用服务器之间的会话连接。会话层地址
传输层 ---- 端到端的传输 — 端口号 — （1 - 65535） 其中，1-1023 叫知名端口号
网络层
数据链路层 ---- MAC（介质访问控制层） LLC（逻辑链路控制层） — FCS（帧校验序列） — 确保数据的完整性 — CRC（循环冗余算法）
物理层 — 处理电信号

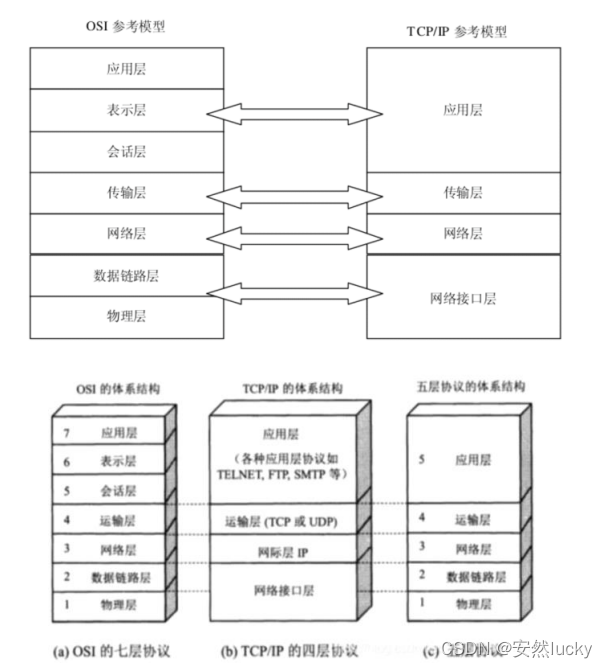

TCP/IP模型

TCP/IP协议族（协议簇）

TCP/IP四层模型 — TCP/IP标准模型
TCP/IP五层模型 — TCP/IP对等模型
PDU — 协议数据单元
L1PDU
L2PDU
L3PUD
…
L7PDU
应用层 ---- 数据报文
传输层 ---- 数据段
网络层 ---- 数据包
数据链路层 ---- 数据帧
物理层 ---- 比特流

封装 - 解封装

封装：数据从应用层诞生，每一层要对数据进行加工、添加这一层重要的信息，这个加工的过程就是封装。

解封装：从物理层开始，数据将有有一个还原的过程，将之前添加的一些数据去除，露出上一层识别的数据。

应用层 — HTTP TCP 80端口（超文本传输协议）----有些需要封装，看应用需求 — 会话层地址
HTTPS = HTTP + TLS TCP 443
FTP TCP 20/21 文件传输协议
TFTP UDP 69 简单文件传输协议
telnet TCP 23 远程登陆协议

telnet TCP 23 远程登陆协议
DHCP UDP 67/68 动态主机配置协议
DNS UDP 53 域名解析协议
传输层 — 端口号---- TCP/UDP
网络层 — IP地址---- IP协议
数据链路层 — MAC地址 ---- 以太网：早期局域网的解决方案，只能使用MAC地址进行寻址，目前也作为广域网的解决方案
物理层 — 不需要封装

​

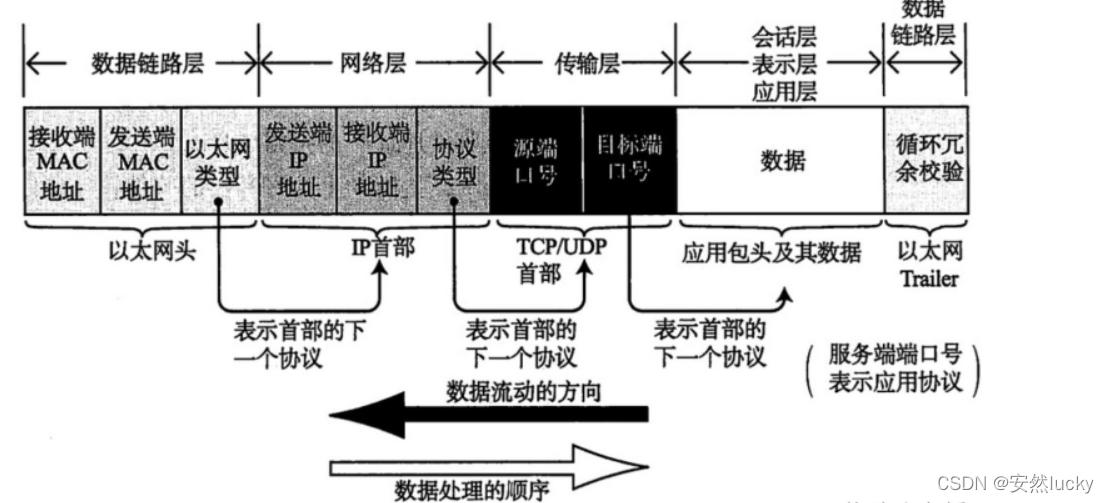

以太网Ⅱ型帧–以太网标准封装，Data前面的叫做头部，Data后面的叫做尾部
Type — 上层所使用的协议的类型

常用端口号：

HTTP TCP 80 — 超文本传输协议 — 提供浏览网页服务的

​ HTTPS TCP 443 — HTTP + SSL（TLS）（安全传输协议）

​ FTP TCP 20/21 — 文件传输协议 — 提供互联网文件资源共享服务

​ TFTP UDP 69 — 简单文件传输协议

​ Telnet TCP 23 ---- 远程登录标准协议 — 提供远程管理服务

​ SSH TCP 22

​ Dns UDP/TCP 53 — 域名解析协议

​ DHCP UDP 67/68 — 动态主机配置协议

有端口号的协议都是工作在应用层的协议

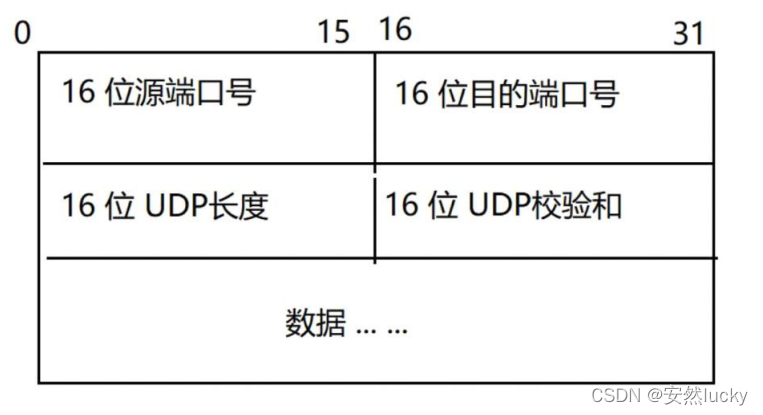

传输层 — TCP/UDP

特点：
1，TCP是面向连接的协议，UDP是无连接的协议
2，TCP的传输是可靠的，而UDP的传输“尽力而为”
3，TCP可以进行流控，而UDP不行
4，TCP可以进行数据分段，而UDP不行
5，TCP的传输速度较慢，占用资源较大；UDP传输速度较快，占用资源小。

TCP/UDP的应用场景

TCP协议更适用于对效率要求较低，但是对准确性要求较高的场景；UDP协议更使用于对效率要求较高，对准确性要求较低的场景。

什么是面向连接？

面向连接的意思就是在数据传输之前，先使用预备的协议，建立点到点的连接，这之后再进行数据传输。

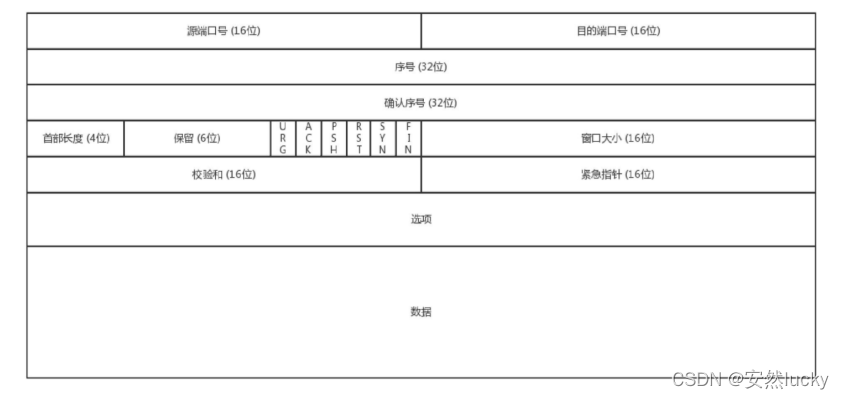

TCP头部

TCP头部最短是20个字节，TCP头部是可变长头部
伪头部校验：将IP协议中12个字节的内容（32位源IP，32目标IP，8位保留，8位协议，16位总长度）联合TCP头部和数据部分一起进行校验。 ----- 反码相加法

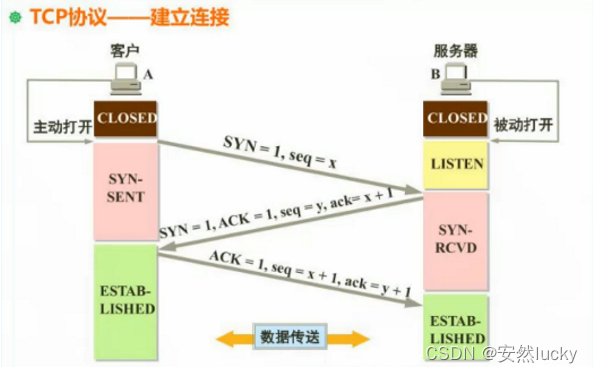

TCP建立连接的过程 — 三次握手

ACK：确认 SYN：同步 FIN：终止 SEQ：序列号

TCP断开连接的过程 — 四次挥手

断开时，客户端A可能发3个数据，服务端B需要发10个数据；A 先发完3个了，发出FIN要求断开连接，B同意，只是断开A指向B的会话，直到B的10个球扔完，B才会发送FIN请求断开。
TCP的传输是可靠的----确认，重传，排序，流控—滑动窗口机制

排序：对数据进行分段第一段100字节、第二段200字节、第三段300字节三次握手后开始传数据后面的序号要加上字节数了，如第一段头为1尾99，第二段头100尾399，第三段头400尾699

滑动窗口：当A给B发数据，win = 3时，A会直接发三个包，B会等收到3个包后，B给A回ACK确认三个包和一个确认win值，如果B觉得能接受3个包的数据量，回的WIN = 3。A收到的确认win = 3，A就会将窗口值加大，比如win5，A一次性发5个包给B，这时如果B只能处理4个包，收到4个包后，B就会给A回一个ACK、确认WIN = 6，A就从第5个包开始重传一次性发4个包、WIN = 4。当B收到4个包后，B给A回ACK和确认win = 4后，A又会加大WIN值。B可能现在能处理4个，但是过一会不忙了能处理6个包，所以这样可以逼近B的极限，只要B能接受我就往上加。

IP协议

IP的分片
当数据包太大了，要进行分片，保证每一个都不超过1500字节。网络层需要控制封装后的数据不能大于1500字节
MTU — 2层有限制，不能超过1500字节，最大传输单元—1500字节
MSS — 4层最大段长度—1460 —需要协商，当两方不同时，将按照小的一方执行（在三次握手中的前两次SYN包中进行协商）
TCP分段 – MSS值 — 最大段长度


TTL — 生存时间：数据包没经过一个路由器的转发，这个TTL值将会减1。当一个数据包的TTL值为0时，将不会再被路由器转发，将直接丢弃。

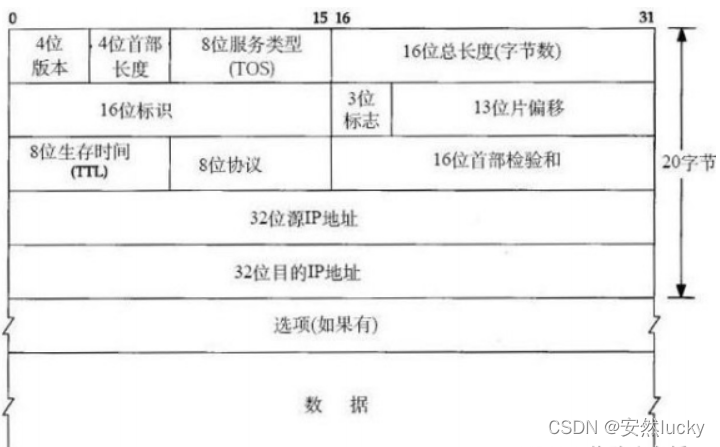

IPV4 —也是可变长头部 — 最短20字节
TOS：是否需要对数据特殊处理。
协议号：
ICMP —1
​ TCP —6
​ UDP —17
