HCIA笔记-06

RIP — 路由信息协议

Destination/Mask Proto Pre Cost Flags NextHop Interface
RIP — 默认优先级 — 100
邻居 — 相邻的两个路由器,可以直接通过直连网段进行通信
Destination/Mask,度量值( Metric) — 开销值(Cost) — 动态路由重要的选路依据
开销值：当动态路由计算岀多条到达相同网段的路径时，将比较他们的开销值，会选择开销值最小的加入到路由表中。
不同协议之间，比较优先级；相同协议之间，比较开销值。
不同路由协议之间，他们的开销值的度量标准是不一样的，不同协议的开销值没有可比性。
RIP是以跳数作为开销度量的
RIP支持等开销负载均衡
RIP的默认优先级 — 100(华为中定义的)
RIP存在一个工作半径 — 15跳。当RIP收到—个目标网段路由的开销值为16跳的时候，则认为该网段不可达。
RIP在传递路由条目的数据包中所携带的COST=本地路由表中该网段的开销值+1

Bellman - Ford算法

1，AR2发送的信息中的目标网段是192.168.2.0/24，AR1的路由表中没有到达2.0/24网段的
路由。将直接把该网段信息刷新到AR1的路由表中。
Destination/Mask ：192.168.2.0/24
Proto ：RIP
Pre：100
Cost：1
NextHop：数据包中的源IP，12.0.0.2
Interface：G 0/0/0
2，AR2发送的信息中的目标网段是192.168.2.0/24，AR1的路由表中存在到达2.0网段的路由
信息；之后看AR1本地到达2.0/24网段的下一跳，且本地路由条目的下一跳是AR2。则将AR2
发来的最新的路由信息刷新到路由表中。
3，AR2发送的信息中的目标网段是192.168.2.0/24，AR1的路由表中存在到达2.0网段的路由
信息；并且下一跳不是AR2。则看开销值，如果AR2发来的条目中开销值小于本地路由表中条
目的开销值，则将AR2发来的路由信息刷新到路由表中。
4，AR2发送的信息中的目标网段是192.168.2.0/24，AR1的路由表中存在到达2.0网段的路由
信息；并且下一跳不是AR2。则看开销值，如果AR2发来的条目中开销值大于于本地路由表中
条目的开销值，则不刷新。
距离 — 开销值
矢量 — 下一跳，出接口

RIP版本

RIPV1,RIPV2 — IPV4
RIPNG — IPV6

RIPV1和RIPV2的区别：

RIPV1在发送目标网段信息时不携带子网掩码
RIPV2在发送目标网段信息时携带子网掩码
1，RIPV1是有类别的路由协议，RIPV2是无类别的路由协议。
2，RIPV1不支持手工认证，RIPV2支持手工认证
3，RIPV1以广播的形式发送数据，RIPV2以组播的形式发送数据
RIPV2 — 224.0.0.9 ---- 为所有运行RIPV2的设备准备的组播地址。
RIPV1和RIPV2基于UDP协议进行数据传输的，使用的端口号时UDP 520端口。

RIP的更新机制

Request — 请求包
Response — 应答包（更新包） — 包含具体的路由信息。
RIP在收敛完成后依然会每30S发送一个Response包 — RIP的周期更新

RIP周期更新的原因：

1，弥补自身没有确认机制，确保数据能传输到对端。
2，弥补自身没有保活机制

RIP的计时器

更新计时器：30S — RIP采用是异步周期更新
无效计时器：180S — 路由条目刷新到路由表后将会启动180S的失效计时。若计时器时间结束路由表未刷新，则认为路由不可达，将路由条目的COST值改为16，并从路由表中删除掉。但不会彻底删除出该路由，在之后更新时还会携带该路由条目（带毒传输），告诉被人该网段不可达。
垃圾回收计时器：120S ---- 当无效计时器归0时，将会启动120S的垃圾回收计时器，时间到则彻底删除该路由，更新时也不再携带。
异步周期更新 ---- 可能出现环路 — RIP的环路自己可以破除，但是需要很长的时间

RIP的破环机制

1，触发更新 — 当拓扑发生变化时第一时间将该信息发送出去。
2，水平分割 – 从那个口进来的数据不再从哪个口发出去。
3，毒性逆转 – 从哪个口进来的数据还从哪个口发，但是带毒。
水平分割和毒性逆转只能二选其一，华为设备默认开启的是水平分割。如果同时开启水平分割和毒性逆转，则将已毒性逆转的方法来执行。

RIP的基本配置

1，创建RIP进程

[r1]rip 1 --- 进程号：进具备本地意义 --- 如果不写进程号，默认为1
[r1-rip-1]

2，选择使用的版本

[r2-rip-1]version 1 / 2

3，宣告网段
宣告网段要求：
1，必须宣告所有直连网段
2，必须按照主类宣告
宣告的目的：
1，激活接口 — 只有激活了的接口才可以收发RIP数据
2，发布路由

[r2-rip-1]network 12.0.0.0
[r2-rip-1]network 192.168.1.0
[r1]**display rip 1 route** ---- 查看RIP路由表

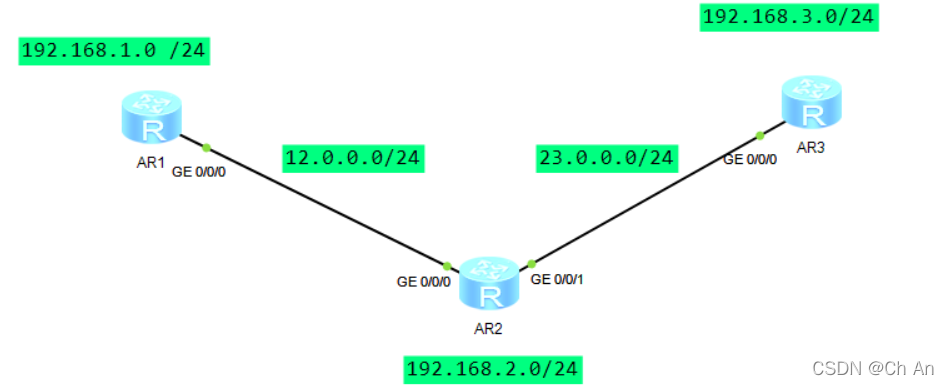

Rip简单配置：

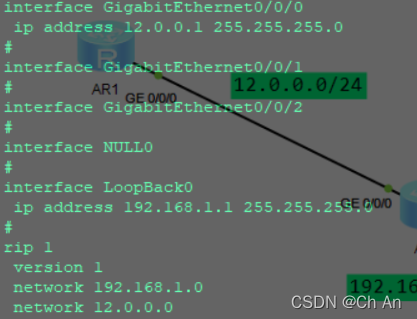

R1:

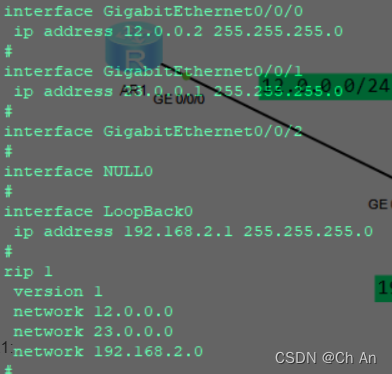

R2:

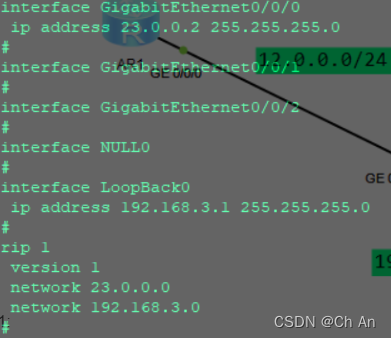

R3:

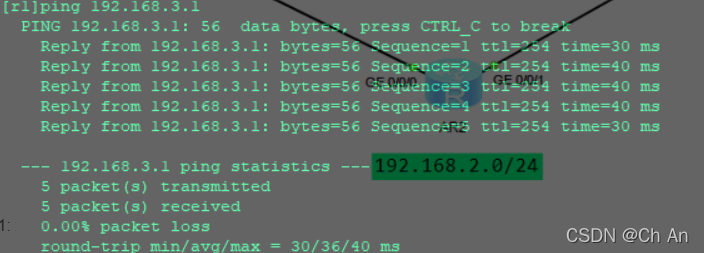

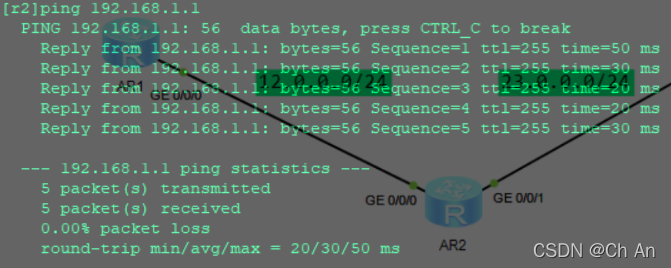

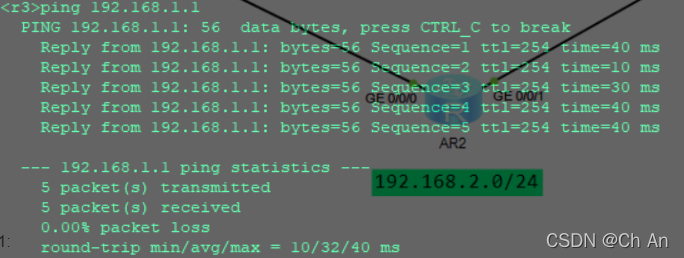

测试;

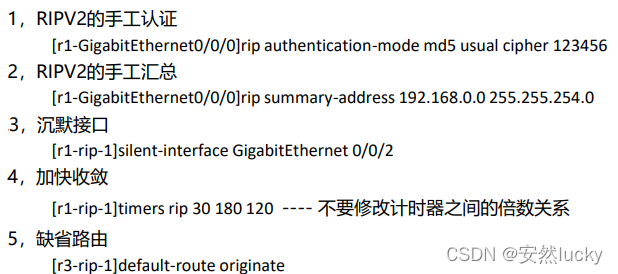

RIP的拓展配置

ACL — 访问控制列表

1，访问控制：在路由器流量流入或流出的接口上，匹配流量，然后执行相应的动
作。（Permit — 允许，deny — 拒绝）
2，抓取感兴趣流：ACL和其他服务结合使用，ACL只负责流量匹配，其他服务负责执行相应的动作。（流控 — ACL和Qos服务的结合）

ACL的匹配规则：自上而下，逐一匹配。匹配上了则按照规则执行，不再向下匹配。
思科体系的设备：ACL列表末尾隐含一条拒绝所有的规则
华为体系的设备：ACL列表末尾隐含一条允许所有的规则
ACL的分类
基本ACL：仅关注数据包中的源IP。（只管你是谁）
高级ACL：不仅关注数据包中的源IP，还会关注数据包中的目标IP，协议及端口号。
二层ACL：
用户自定义ACL：

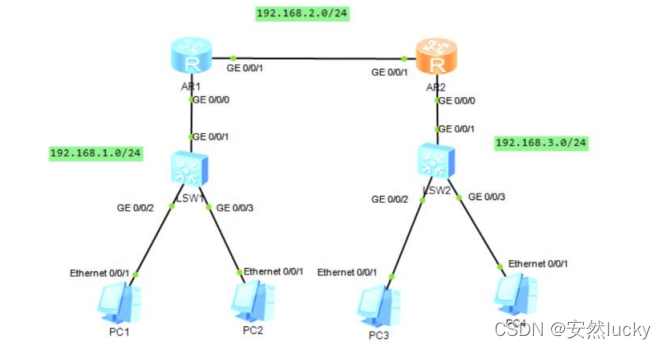

需求一：PC1可以访问3.0网段，但是PC2不行

基础ACL的位置原则：由于基础ACL仅关注数据包中的源IP地址，故调用的时候应尽量靠近目标，目的避免对其他访问造成限制。
1，创建ACL列表
[r2]acl ?
INTEGER<2000-2999> Basic access-list(add to current using rules) ----- 基础ACL
INTEGER<3000-3999> Advanced access-list(add to current using rules) ---- 高级ACL
INTEGER<4000-4999> Specify a L2 acl group —L2ACL
ipv6 ACL IPv6
name Specify a named ACL
number Specify a numbered ACL
[r2]acl 2000
[r2-acl-basic-2000] ---- 创建基础ACL列表

2，在ACL列表中添加规则
[r2-acl-basic-2000]rule deny source 192.168.1.3 0.0.0.0— 通配符 ---- 0代表不可变，1代表可以变
[r2-acl-basic-2000]rule permit source any — 允许所有
[r2]display acl 2000 — 查看ACL列表
华为默认以5为不掉自动添加规则序号，其目的是为了匹配时便于插入规则。
[r2-acl-basic-2000]undo rule 6 — 删除ACL规则
3，在接口上调用ACL列表
[r2-GigabitEthernet0/0/0]traffic-filter outbound acl 2000
注意：一个接口的一个方向只能调用一张ACL列表。

需求二：PC1可以访问PC3，但是不能访问PC4
高级ACL的位置规则：由于高级ACL时精准匹配，所以可以避免误伤，出于节约链路资源的目的，应该尽可能的放置在靠近源的位置
[r1]acl name zhangsan 3000
[r1-acl-adv-zhangsan] — 通过重命名的方式创建高级ACL列表
[r1-acl-adv-zhangsan]rule deny ip source 192.168.1.2 0.0.0.0 destination 192.168.3.3 0.0.0.0
[r1-GigabitEthernet0/0/0]traffic-filter inbound acl name zhangsan ---- 通过名称调用ACL列表
需求三：要求PC1可以ping通R2，但是不能telnet R2
Telnet — 远程登陆协议
带内管理： — 通过网络对设备进行管理
1，通过telnet协议进行远程登陆
2，通过web进行远程登陆
3，通过SNMP协议进行管理

带外管理：通过console线连接console口对设备进行管理；通过AUX线连接AUX口对设备进行管理

Telnet —C/S架构 TCP 23

被登录 — S
登陆设备 — C
1，登陆设备和被登录设备之间网是通的
2，被登录设备开启telnet服务

开启telnet服务的方法

1，进入aaa服务 — 一个专门存储和管理账号的地方
[r2]aaa
[r2-aaa]
2，创建登陆用户
[r2-aaa]local-user lisi privilege level 15 password cipher 123456
Info: Add a new user.
3，指定登陆用户的服务类型
[r2-aaa]local-user lisi service-type telnet
4，开启虚拟登陆端口
[r2]user-interface vty 0 4
5，设备登陆端口的认证类型
[r2-ui-vty0-4]authentication-mode aaa
[r1-acl-adv-3001]rule deny tcp source 192.168.1.10 0.0.0.0 destination 192.168.2.2 0.0.0.0 destination-port eq 23
