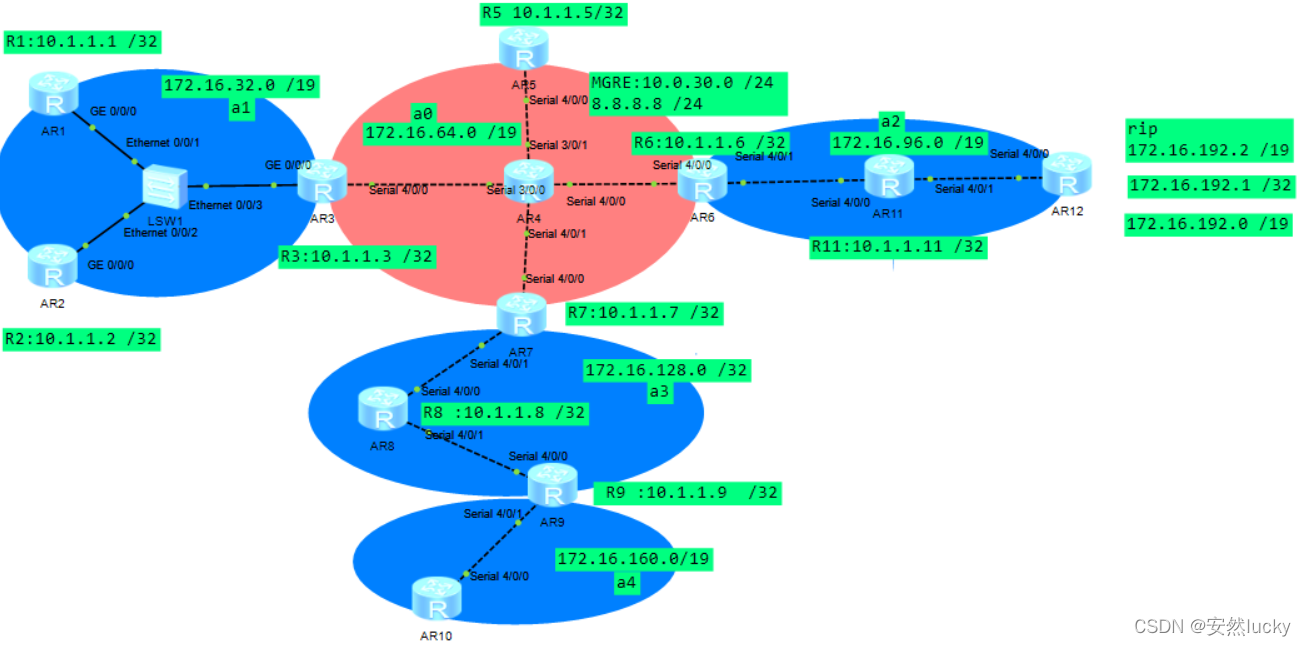

HCIP实验4--ospf综合实验
实验要求：
1、R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间使用公有IP；
2、R3—R5/6/7为MGRE环境，R3为中心站点
3、整个OSPF环境IP地址为172.16.0.0/16
4、所有设备均可方位R4的环回；
5、减少LSA的更新量。加快收敛，保障更新安全
6、全网可达

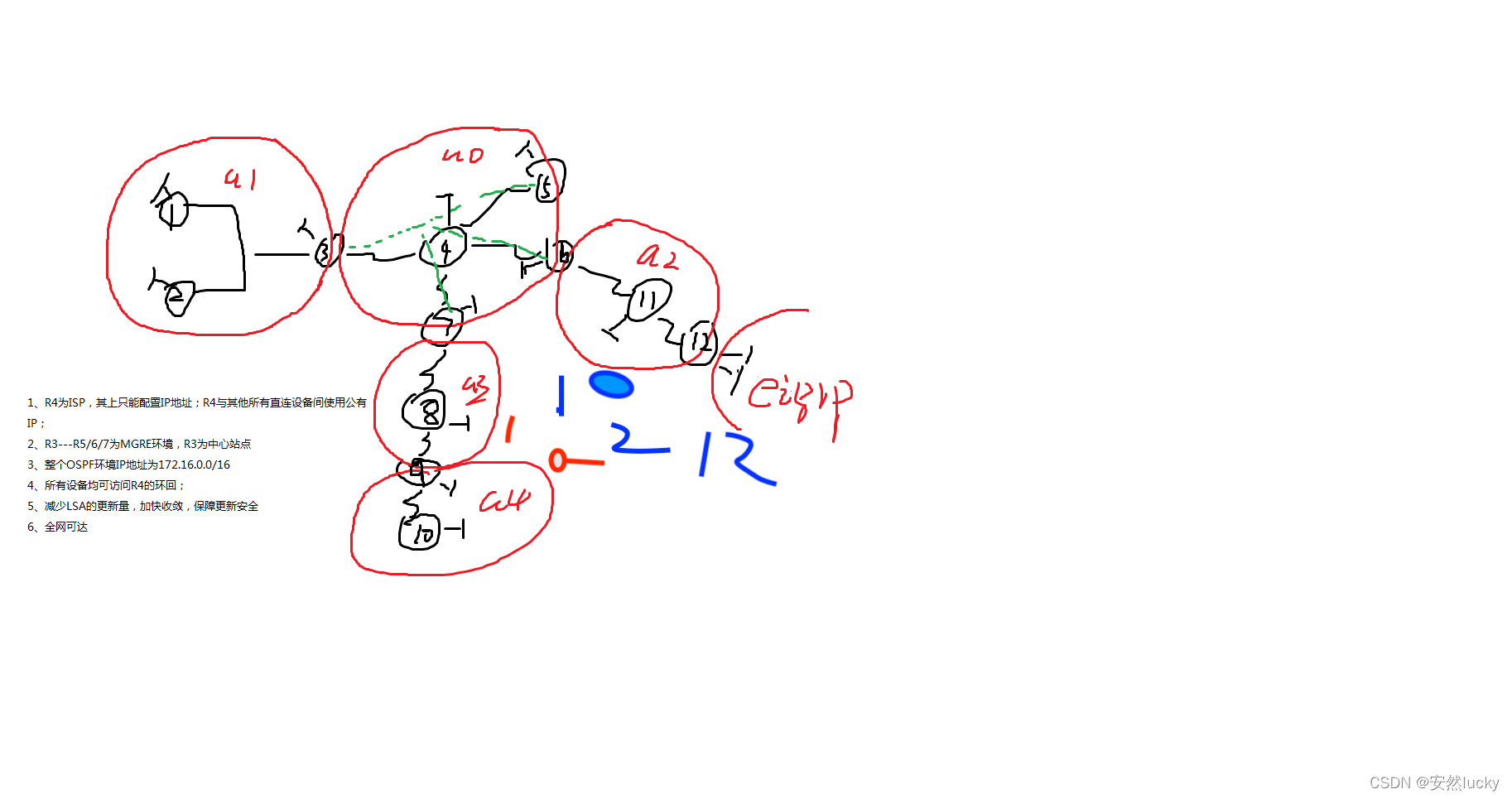

结合需求来合理规划地址，环回代表一个真实的的接口；一般工程中一个广播域的用户数量在50个左右。
IP规划：ospf与RIP，静态不同，因为是为了后期方便汇总；ospf不支持接口汇总。
因为图上有六个区域，所以ip地址划分划分为六个区域
可变长子网掩码，借两位分为8个网段
172.16.0.0/19 —a0
172.16.32.0/19 —a1
172.16.64.0/19 —a2
172.16.96.0/19 —a3
172.16.128.0/19 —a4
172.16.160.0/19—RIP
预留地址：
172.16.192.0/19
172.16.224.0/19
可以用子网掩码为24、25的；25的难度系数就要大一些；
25的地址规划如下：
a0：
借6位—172.16.0.0 /25 …172.16.0.128 /25
172.16.1.0 /25…172.16.1.128/25
…172.16.31.128/25
其中：
172.16.0.128 /25 p2p 骨干：
172.16.0.0 /30
172.16.0.4/30
172.16.0.31 /30
172.16.0.128 /25MA骨干：
172.16.0.128 /29
172.16.0.136 /29
a1：
使用 172.16.32.0/19
172.16.32.0/25 p2p
172.16.32.128/25 MA
a0：
使用 172.16.0.0/19
骨干
172.16.0.0/25 ——p2p 172.16.0.0/30
172.16.0.128/25 ——MA 172.16.0.128/29
a2：
使用 172.16.64.0/19
172.16.64.0/25 p2p
a3：
使用 172.16.96.0/19
a4：
使用 172.16.128.0/19
RIP：
使用 172.16.160.0/19
172.16.160.0/20
172.16.176.0/20
先配置R4公网IP：
a0区域：
配置完接口地址之后，对R3,R5,R6,R7 配置缺省路由，指向R4
R3
ip route-static 0.0.0.0 0 34.1.1.2
R5
ip route-static 0.0.0.0 0 45.1.1.2
R6
ip route-static 0.0.0.0 0 46.1.1.2
R7
ip route-static 0.0.0.0 0 47.1.1.2
测试缺省路由：
r3ping：45.1.1.1
46.1.1.1
47.1.1.1
配置MGRE：
r3—r5/6/7为MGRE环境，r3为中心站点
R3 ：
int Tunnel 0/0/0
ip add 172.16.0.129 29
tunnel-protocol gre p2mp
source s4/0/0
nhrp network-id 100
nhrp entry multicast dynamic
R5 ：
int Tunnel 0/0/0
ip add 172.16.0.130 29
tunnel-protocol gre p2mp
source s4/0/0
nhrp network-id 100
nhrp entry 172.16.0.129 34.1.1.1 register
R6 ：
int t0/0/0
ip add 172.16.0.131 29
tunnel-protocol gre p2mp
source s4/0/0
nhrp network-id 100
nhrp entry 172.16.0.129 34.1.1.1 register
R7 ：
int t0/0/0
ip add 172.16.0.132 29
tunnel-protocol gre p2mp
source s4/0/0
nhrp network-id 1
nhrp entry 172.16.0.129 34.1.1.1 register
测试
r3ping：
172.16.0 .30
172.16.0.31
172.16.0.32
R5:
int lo 0
ip add 172.16.1.1 /25
R6:
int lo 0
ip add 172.16.1.129 /25
R7:
int lo 0
ip add 172.16.2.1 /25
至此area0IP已经配完。
area1：
R1:
int lo 0
ip add 172.16.33.1 /25
R2:
int lo 0
ip add 172.16.33.129 /25
R3:
int lo 0
ip add 172.34.1.1 /25
骨干：
R1：
int g0/0/0
IP add 172.16.32.129 29
R2：
int g0/0/0
IP add 172.16.32.130 29
R3：
int g0/0/0
IP add 172.16.32.131 29
测试：
r1ping：
172.16.32.130
172.16.32.131
172.16.32.132
area2：
R11：
int lo 0
IP add 172.16.65.1 25
R6：
int g0/0/0
IP add 172.16.64.1 30
R11：
int g0/0/0
IP add 172.16.64.2 30
int g0/0/1
IP add 172.16.64.5 30
R12：
int g0/0/0
IP add 172.16.64.6 30
测试：
R11ping:
172.16.64.1
172.16.64.6
area3:
R12：
int lo 0
IP add 172.16.160.1 20
int lo 1
ip add 172.16.176.1 20
R8:
int lo 0
IP add 172.16.97.1 29
int g0/0/0
IP add 172.16.96.2 30
int g0/0/1
IP add 172.16.96.5 30
R7:
int g0/0/1
IP add 172.16.96.1 30
R9:
int g0/0/0
IP add 172.16.96.6 30
测试：
R8ping：
172.16.96.1
127.16.96.6
area4
R9:
int lo 0
IP add 172.16.129.1 25
int g0/0/1
IP add 172.16.128.1 30
R10:
int lo 0
IP add 172.16.129.129 25
int g0/0/0
IP add 172.16.128.2 30
所有IP已经配好！！！！！
所有设备均可方位r4的环回；（配置OSPF）
area0
R3
ospf 1 router-id 3.3.3.3
area 0
network 172.16.0.129 0.0.0.0
R5
ospf 1 router-id 5.5.5.5
area 0
network 172.16.0.0 0.0.255.255
R6
ospf 1 router-id 6.6.6.6
area 0
network 172.16.0.0 0.0.1.255
R7
ospf 1 router-id 7.7.7.7
area 0
network 172.16.0.0 0.0.3.255
修改接口类型，把ospf在MGRE环境下的工作模式设置成广播模式，然后人工干涉选举DR
R3
int t0/0/0
ospf network-type broadcast
R5
int t0/0/0
ospf network-type broadcast
ospf dr-priority 0
R6
int t0/0/0
ospf network-type broadcast
ospf dr-priority 0
R7
int t0/0/0
ospf network-type broadcast
ospf dr-priority 0
配置其他的OSPF
area1
R3
ospf 1 router-id 3.3.3.3
area 1
network 172.16.32.0 0.0.3.255
R1
ospf 1 router-id 1.1.1.1
area 1
network 172.16.0.0 0.0.255.255
R2
ospf 1 router-id 2.2.2.2
area 1
network 172.16.0.0 0.0.255.255
area2
R6
ospf 1
area 2
network 172.16.64.1 0.0.0.0
R11
ospf 1 router-id 11.11.11.11
area 2
network 172.16.0.0 0.0.255.255
R12
ospf 1 router-id 12.12.12.12
area 2
network 172.16.64.6 0.0.0.0
在R12路由器上启动rip进程，将两条环回宣告进rip，再重发布
rip 1
ver 2
undo summary
network 172.16.0.0
ospf 1
import-route rip
area3
R7
ospf 1 router-id 7.7.7.7
area 3
network 172.16.96.1 0.0.0.0
R8
ospf 1 router-id 8.8.8.8
area 3
network 172.16.0.0 0.0.255.255
R9
ospf 1 router-id 9.9.9.9
area 3
network 172.16.96.6 0.0.0.0
area4
R9
ospf 1 router-id 9.9.9.9
area 4
network 172.16.128.0 0.0.1.255
R10
ospf 1 router-id 10.10.10.10
area 4
network 172.16.0.0 0.0.255.255
利用双进程多项重发布将不规则区域打通
R9
ospf 2 router-id 9.9.9.9
a 4
network 172.16.128.0 0.0.1.255
default-route-advertise
ospf 1
import-route ospf 2
将区域1设置STUB区域，将区域2与区域3设置NSSA
area1
R1
ospf 1
a 1
stub
R2
ospf 1
a 1
stub
R3
ospf 1
a 1
abr-summary 172.16.32.0 255.255.224.0
stub no-summary
ip route-static 172.16.32.0 19 NULL 0 #防环
区域2
R6
ospf 1
a 2
abr-summary 172.16.64.0 255.255.224.0
nssa no-summary
ip route-static 172.16.64.0 19 NULL 0
R11
ospf 1
a 2
nssa
R12
ospf 1
a 2
nssa
区域3
R7
ospf 1
a 3
nssa no-summary
abr-summary 172.16.96.0 255.255.224.0
ip route-static 172.16.96.0 19 NULL 0
R8
ospf 1
a 3
nssa
R12
ospf 1
asbr-summary 172.16.160.0 255.255.224.0
ip route-static 172.16.160.0 19 NULL 0
R9
ospf 1
a 3
nssa
asbr-summary 172.16.128.0 255.255.224.0
ip route-static 172.16.128.0 19 NULL 0
R9重发布，没有把缺省路由发送到R10，
R9
ospf 2
default-route-advertise

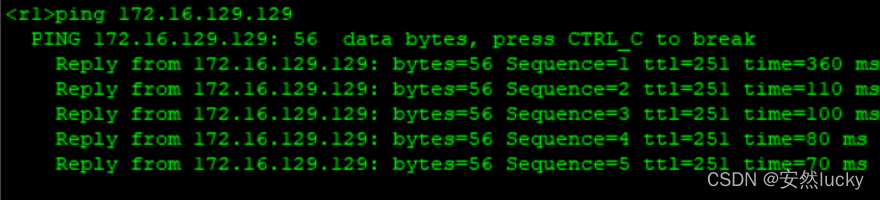

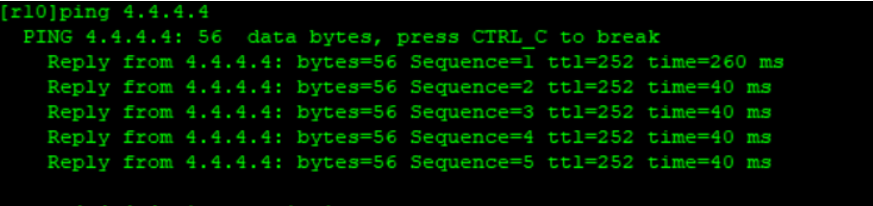

测试内网
与公网全网可达
R3
acl 2000
rule permit source 172.16.0.0 0.0.255.255
int s4/0/0
nat outbound 2000
R6
acl 2000
rule permit source 172.16.0.0 0.0.255.255
int s4/0/0
nat outbound 2000
R7
acl 2000
rule permit source 172.16.0.0 0.0.255.255
int s4/0/0
nat outbound 2000
-------------------------------------------
