HCIP--BGP实验1

一、实验要求

使用BGP，按照真实网络环境的逻辑配置；实现所有的PC间可以相互通讯

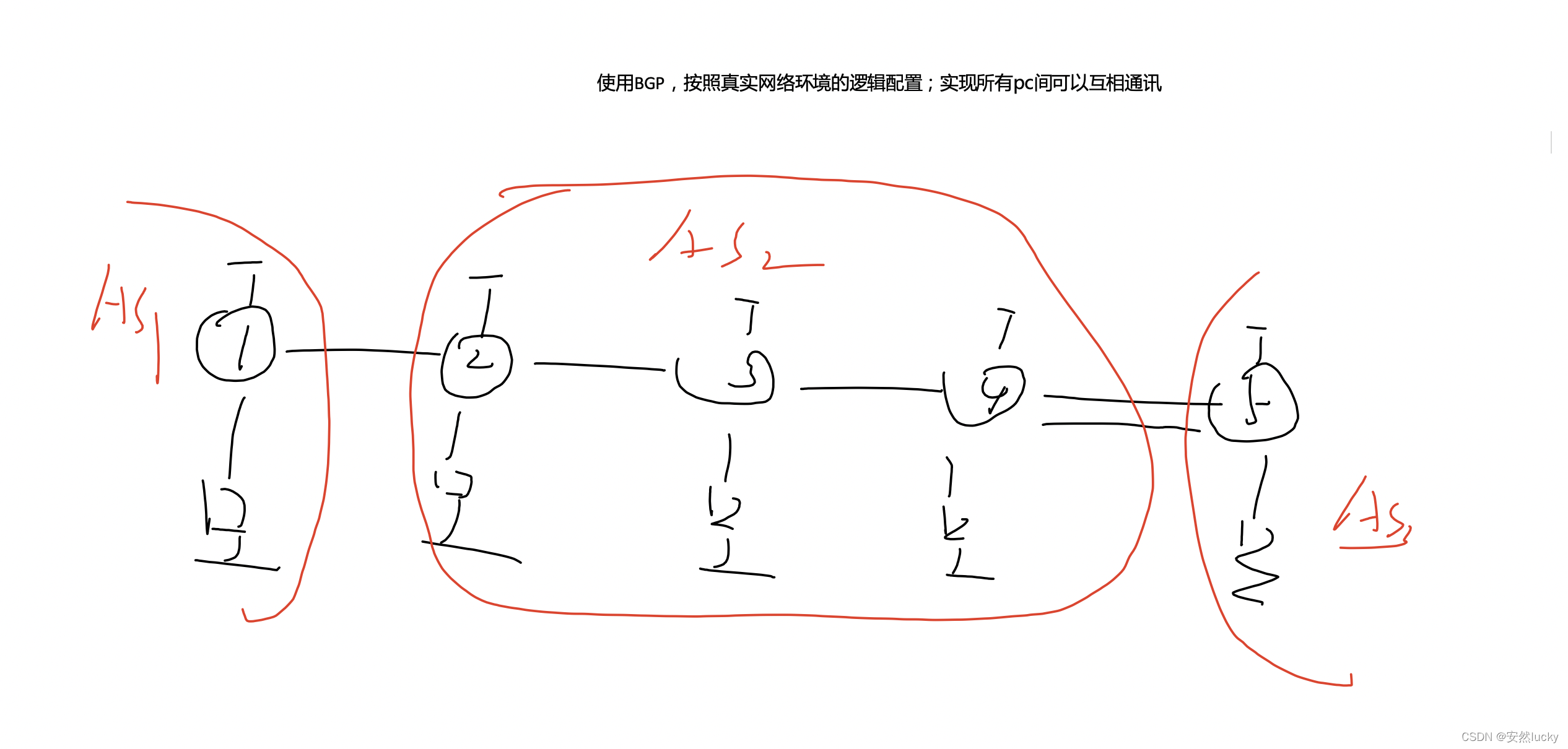

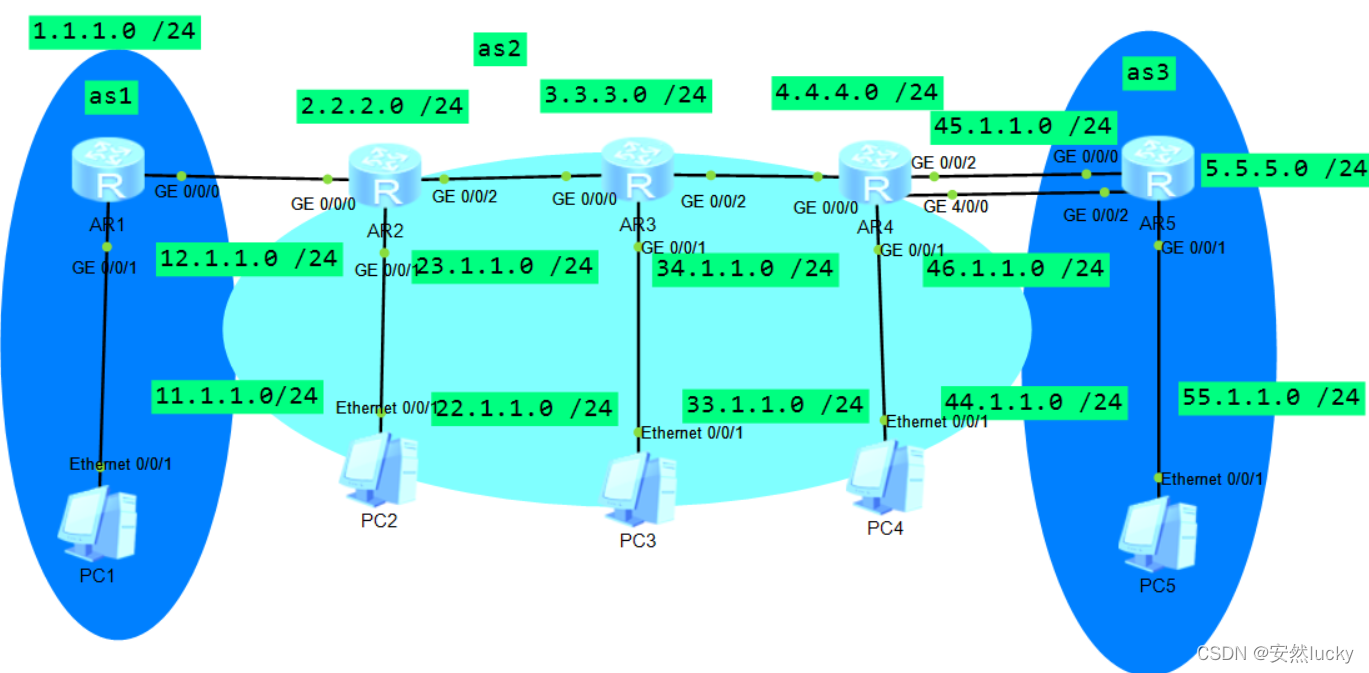

二、拓扑图

三、IP地址规划

设备	环回
R1	1.1.1.0 /24
R2	2.2.2.0 /24
R3	3.3.3.0/24
R4	4.4.4.0 /24
R5	5.5.5.0 /24
R1->R2	12.1.1.0 /24
R2->R3	23.1.1.0 /24
R3->R4	34.1.1.0 /24
R4->R5	45.1.1.0 /24;46.1.1.0/24
R1->PC1	11.1.1.0 /24
R2->PC2	22.1.1.0 /24
R3->PC3	33.1.1.0 /24
R4->PC4	44.1.1.0 /24
R5->PC5	55.1.1.0/24

规划好IP 地址开始路由 ，IP配置

四、路由配置

r1:

[Huawei]sysname r1
[r1]int l 0
[r1-LoopBack0]ip add 1.1.1.1 24
[r1-LoopBack0]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 11.1.1.1 24
[r1-GigabitEthernet0/0/1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip add 12.1.1.1 24

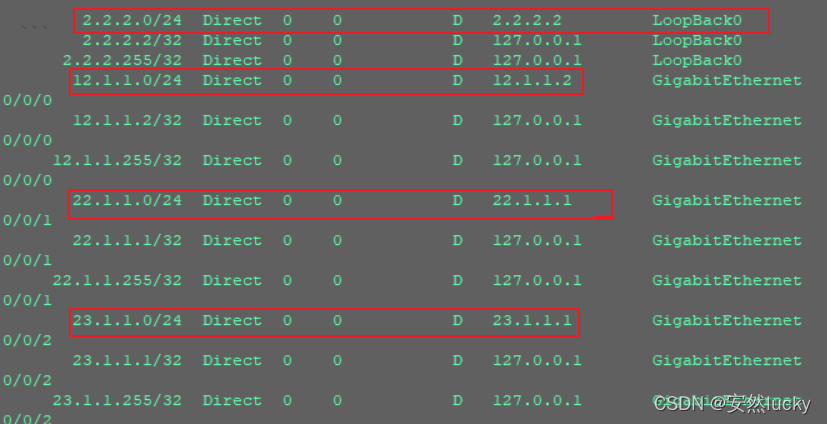

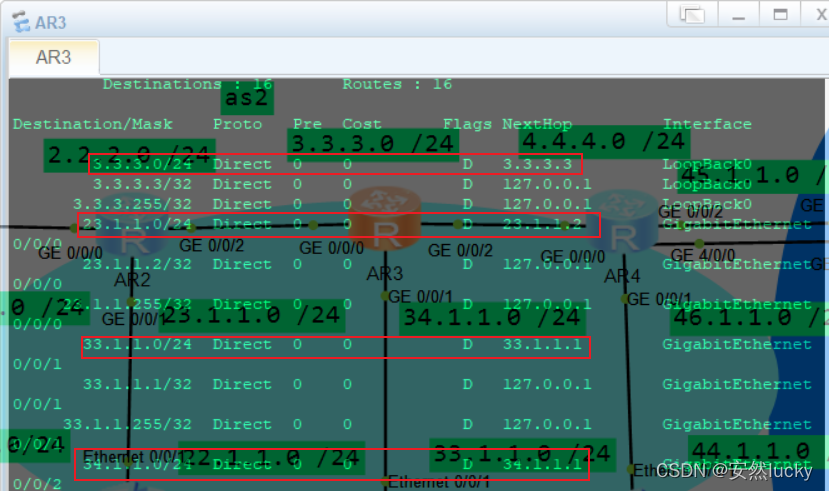

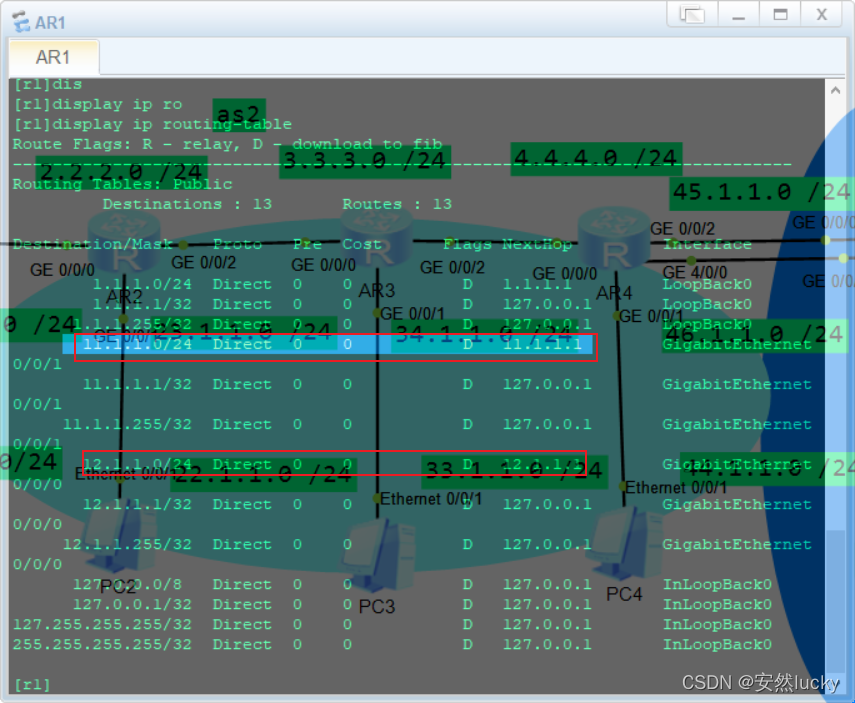

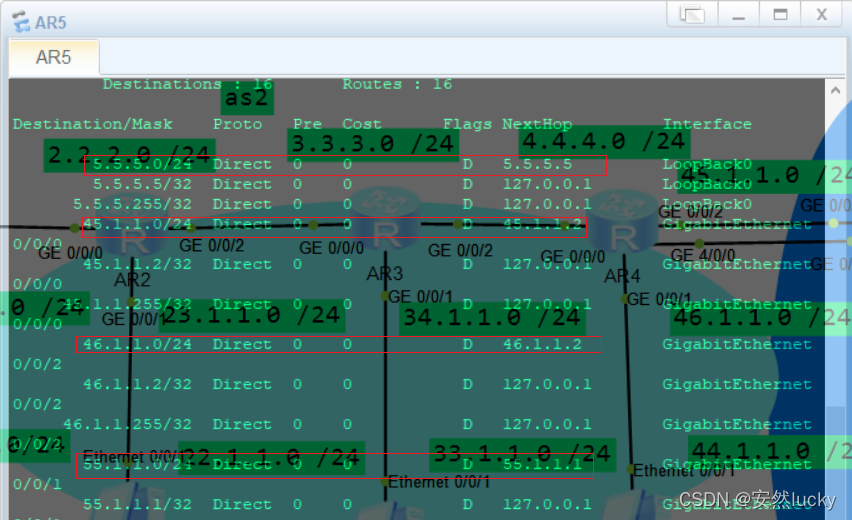

查看接口IP配置信息：display ip interface brief

r2:

[Huawei]sysname r2
[r2]int LoopBack 0
[r2-LoopBack0]ip add 2.2.2.2 24
[r2-LoopBack0]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 22.1.1.1 24
[r2-GigabitEthernet0/0/1]int g 0/0/2
[r2-GigabitEthernet0/0/2]ip add 23.1.1.1 24

r3:

[Huawei]sysname r3
[r3]int LoopBack 0
[r3-LoopBack0]ip add 3.3.3.3 24
[r3-LoopBack0]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 23.1.1.2 24
[r3-GigabitEthernet0/0/0]int g 0/0/1
[r3-GigabitEthernet0/0/1]ip add 33.1.1.1 24
[r3-GigabitEthernet0/0/1]int g 0/0/2
[r3-GigabitEthernet0/0/2]ip add 34.1.1.1 24

r4:

[Huawei]sysname r4
[r4]int LoopBack 0
[r4-LoopBack0]ip add 4.4.4.4 24
[r4-LoopBack0]int g0/0/0
[r4-GigabitEthernet0/0/0]ip add 34.1.1.2 24
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip add 44.1.1.1 24
[r4-GigabitEthernet0/0/1]int g 0/0/2
[r4-GigabitEthernet0/0/2]ip add 45.1.1.1 24
[r4-GigabitEthernet0/0/2]int g 4/0/0
[r4-GigabitEthernet4/0/0]ip add 46.1.1.1 24

r5:

[Huawei]sysname  r5
[r5]int LoopBack 0
[r5-LoopBack0]ip add 5.5.5.5 24
[r5-LoopBack0]int g0/0/0
[r5-GigabitEthernet0/0/0]ip add 45.1.1.2 24
[r5-GigabitEthernet0/0/0]int g0/0/2
[r5-GigabitEthernet0/0/2]ip add 46.1.1.2 24
[r5-GigabitEthernet0/0/2]int g 0/0/1
[r5-GigabitEthernet0/0/1]ip add 55.1.1.1 24

五、在AS2宣告 OSPF

r2:

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 22.1.1.1 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 23.1.1.1 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

r3:

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 23.1.1.2 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 33.1.1.1 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 34.1.1.1 0.0.0.0

r4:

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 34.1.1.2 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 44.1.1.1 0.0.0.0

建邻over！！！

六、R1与R2建邻

[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.1.1.1 as-number 1

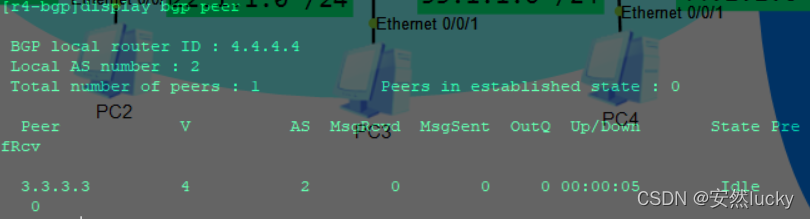

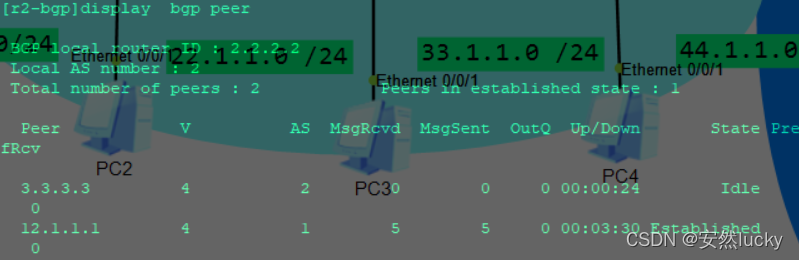

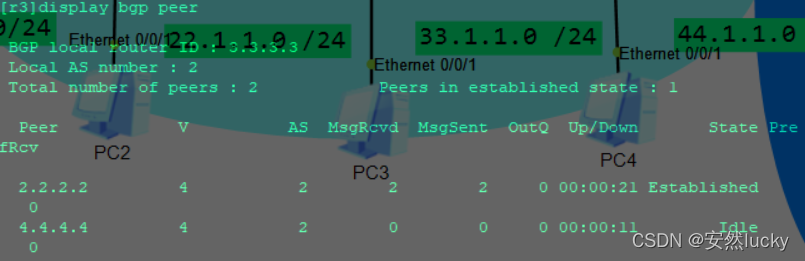

七、AS2中建立IGP

[r2]bgp 2
[r2-bgp]peer 3.3.3.3 as-number 2
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0

[r3]bgp 2
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 2
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0

[r3]bgp 2
[r3-bgp]peer 4.4.4.4 as-number 2
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[r4]bgp 2
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 3.3.3.3 as-number 2
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0

over！！！！！

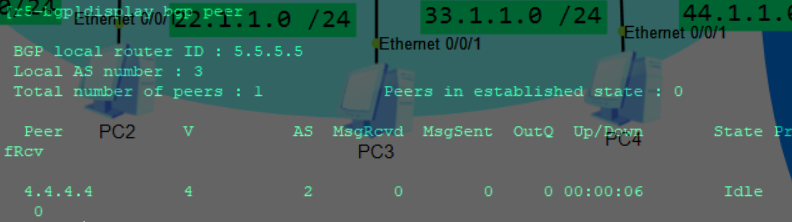

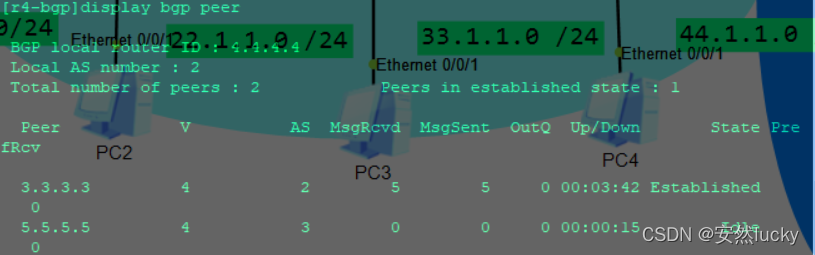

八、R4与R5建邻

写R4到R5的静态路由：

[r4]ip route-static 5.5.5.0 24 45.1.1.2
[r4]ip route-static 5.5.5.0 24 46.1.1.2 preference 61

[r5]ip route-static 4.4.4.0 24 45.1.1.1
[r5]ip route-static 4.4.4.0 24 46.1.1.1 preference 61

[r4]bgp 2
[r4-bgp]peer 5.5.5.5 as-number 3
[r4-bgp]peer 5.5.5.5 connect-interface LoopBack 0
[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2

[r5]bgp 3
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer 4.4.4.4 as-number 2
[r5-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2

over！！！

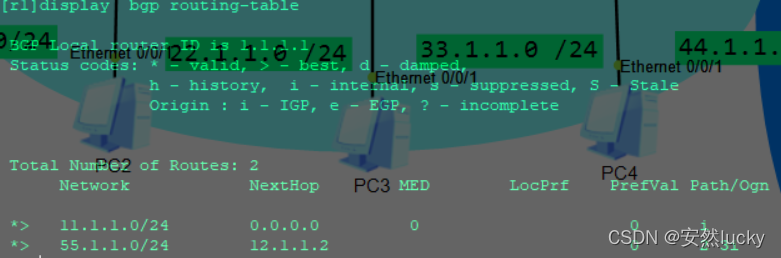

九、宣告

R1上宣告：

[r1]bgp 1
[r1-bgp]network 11.1.1.0 24

[r2]bgp 2
[r2-bgp]peer 3.3.3.3 next-hop-local

水平分割问题，R3无法将路由发布到R4，只能将R2与R4建立邻居，让R2将路由发给R4

[r2]bgp 2
[r2-bgp]peer 4.4.4.4 as-number 2
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[r2-bgp]peer 4.4.4.4 next-hop-local

[r4]bgp 2
[r4-bgp]peer 2.2.2.2 as-number 2
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0

R5宣告：

[r5]bgp 3
[r5-bgp]network 55.1.1.0 24

[r4]bgp 2
[r4-bgp]peer 3.3.3.3 next-hop-local
[r4-bgp]peer 2.2.2.2 next-hop-local

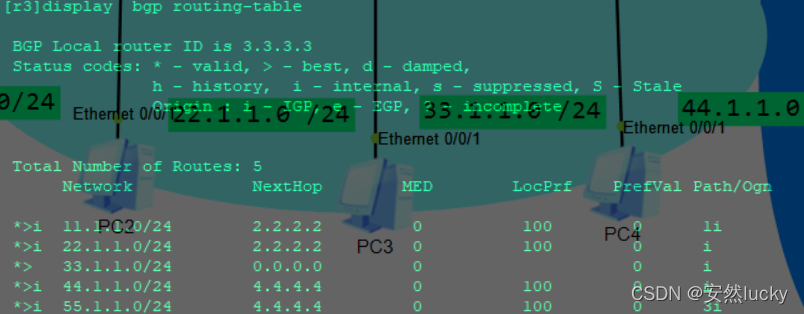

R2/R3/R4的宣告：

[r2]bgp 2
[r2-bgp]network 22.1.1.0 24

[r3]bgp 2
[r3-bgp]network 33.1.1.0 24

[r4]bgp 2
[r4-bgp]network 44.1.1.0 24

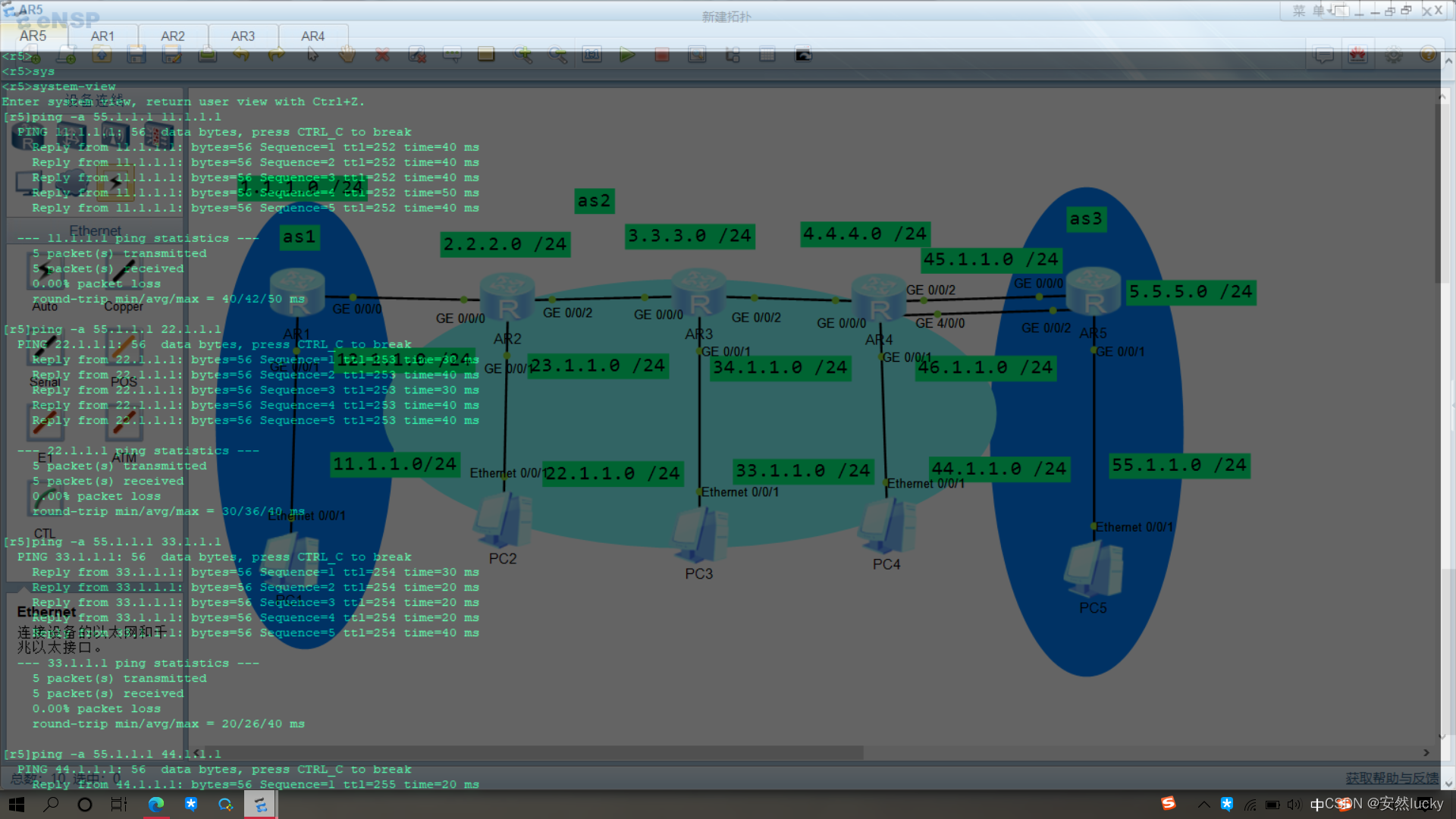

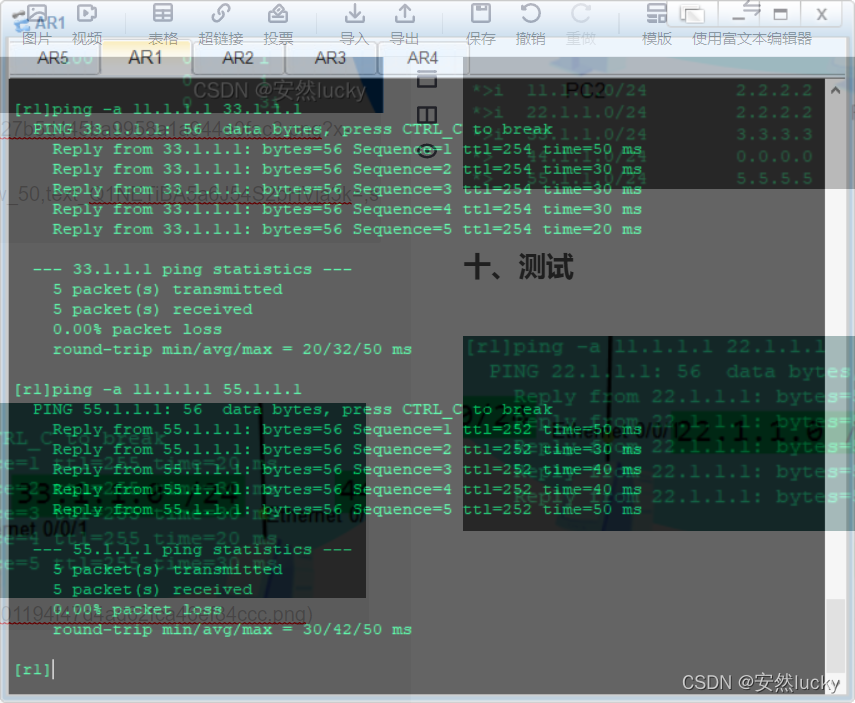

十、测试

全部测试通过！！！！
