HCIA --静态路由1

一 、 实验场景

搭建企业网，有俩台路由器，交换机不受限制，下面有50台PC。

二、 拓扑设计

方案1：

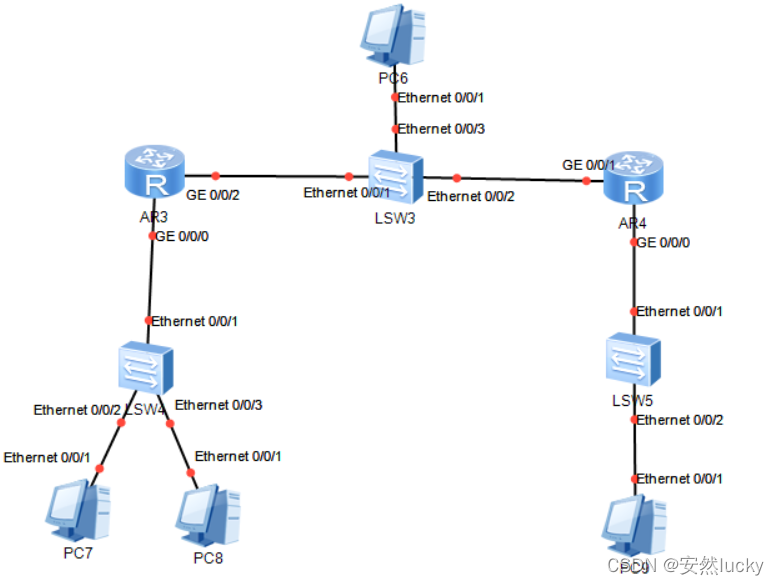

方案2：

三、思路

俩个方案都有3个广播域，实际工程中使用方案1

方案2 的优点 ： 充分利用了广播域；中间交换机部分容错率高

但是，方案1中骨干链路不会像 2中中间交换机泛洪堵塞 ，2 加大了网络拥堵。

四 、操作

1.IP 地址规划

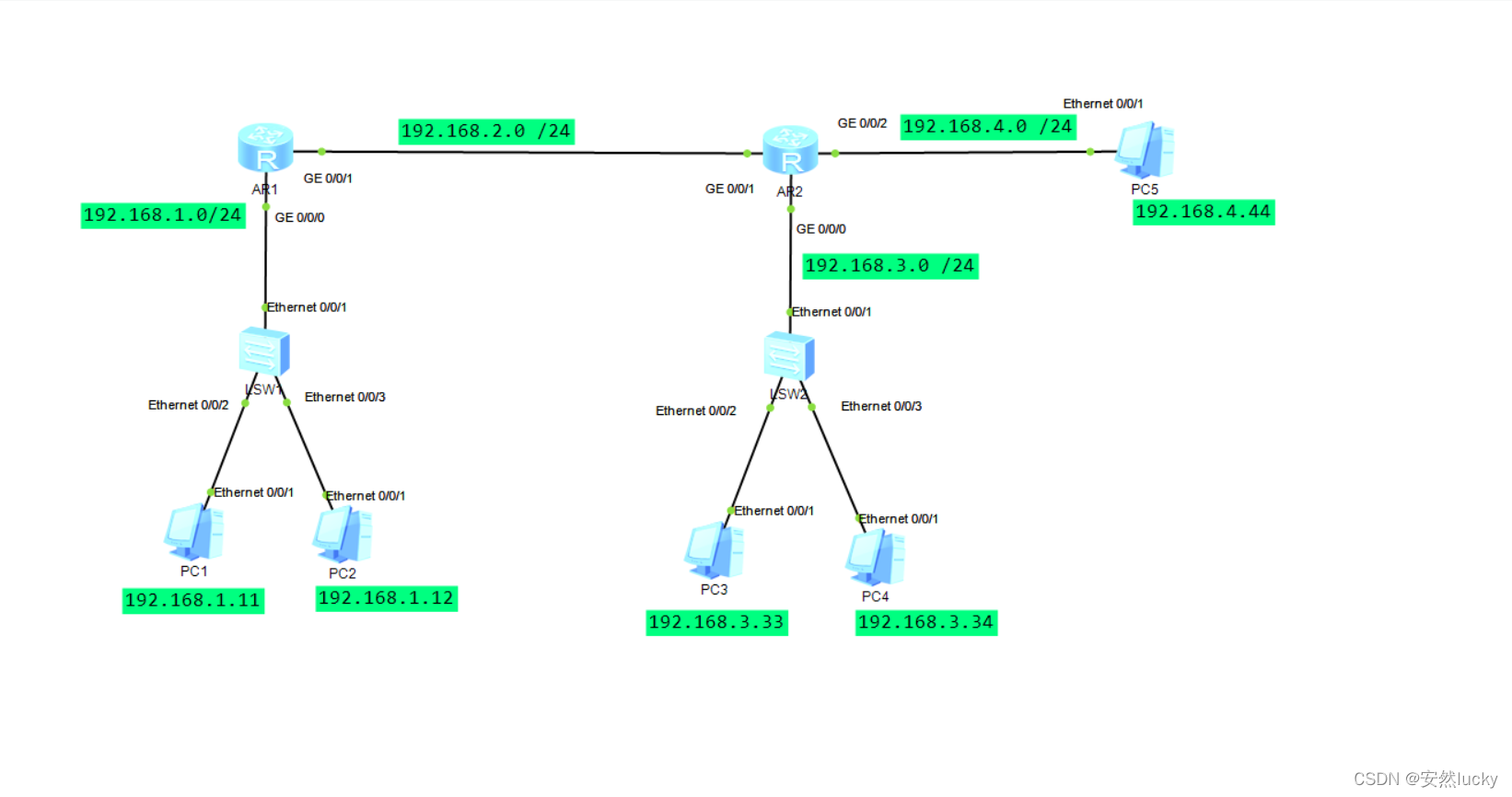

四·个网段对应图上：
192.168.1.0 /24
192.168.2.0 /24
192.168.3.0 /24
192.168.4.0 /24

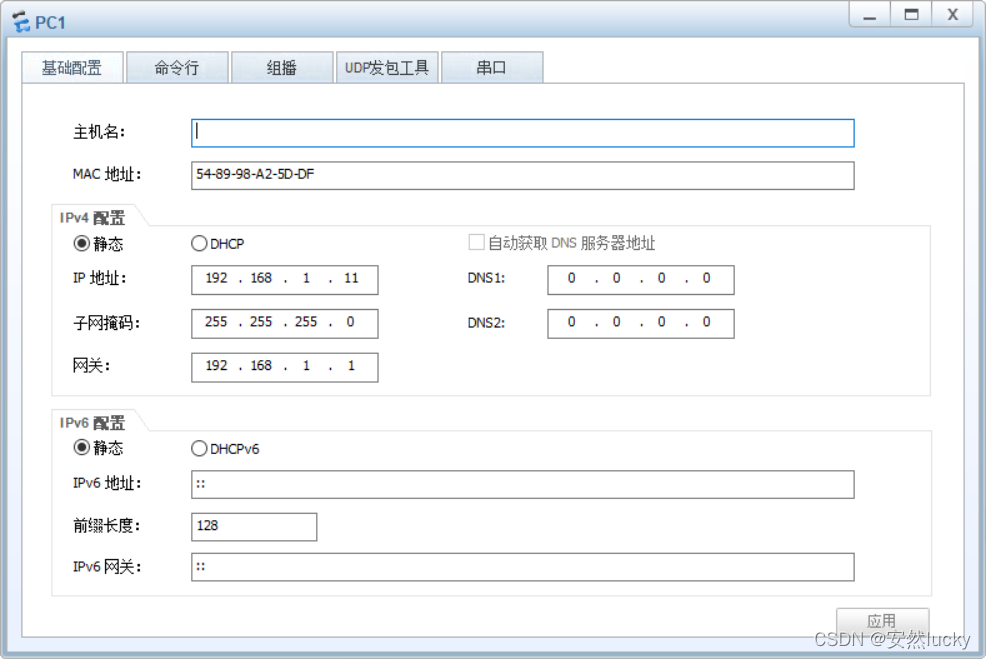

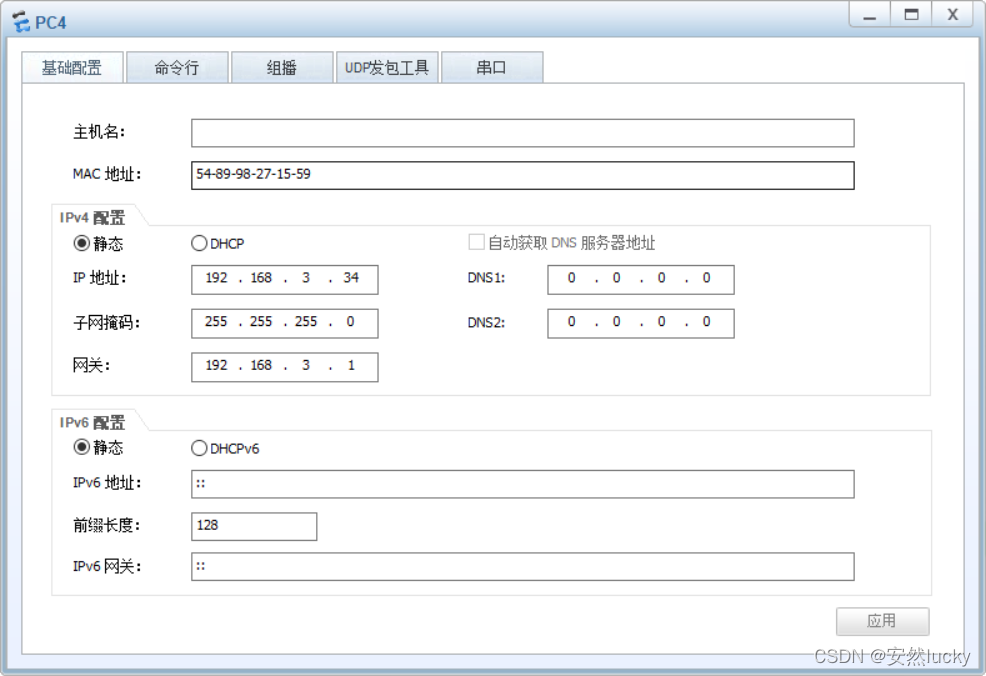

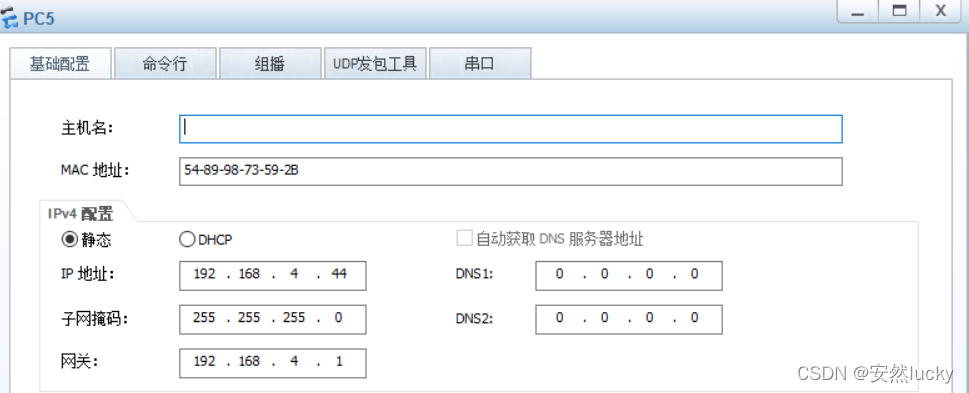

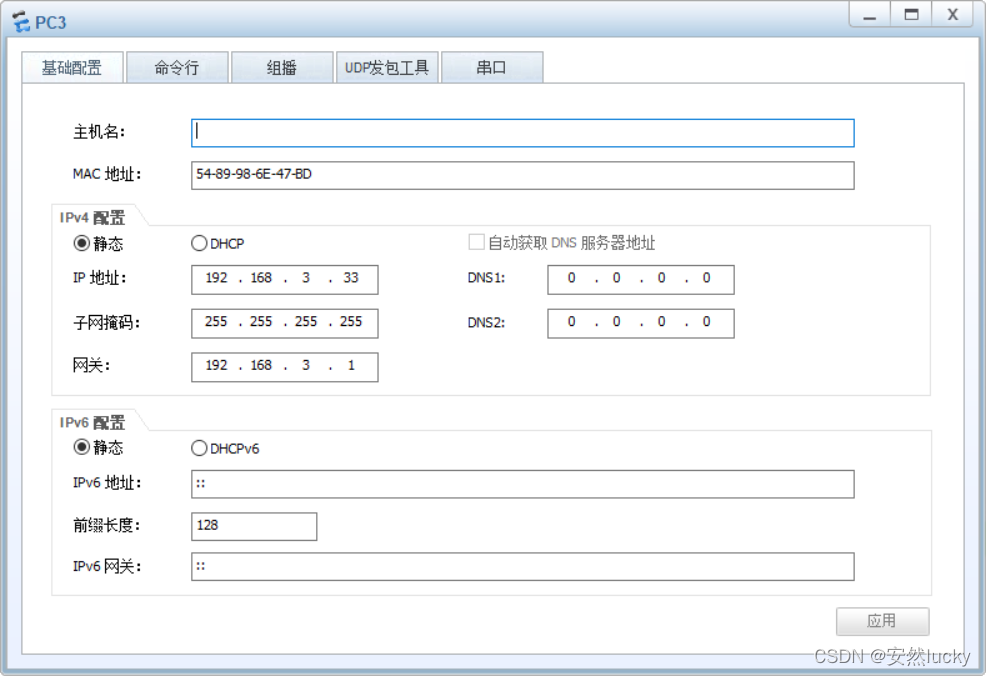

PC对应的IP 子网掩码 网关如图：





2.路由配置
r1的配置
配置网关：

interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.1 255.255.255.0

如果没有配置静态路由发出去 收不回来；

静态路由：

ip route-static 192.168.3.0 255.255.255.0 192.168.2.2
ip route-static 192.168.4.0 255.255.255.0 192.168.2.2

r2的配置

interface GigabitEthernet0/0/0
 ip address 192.168.3.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.4.1 255.255.255.0

ip route-static 192.168.1.0 255.255.255.0 192.168.2.1

3.测试

全网可达
PC1

全部通过！！！
