HCIA---ospf基础配置小练习

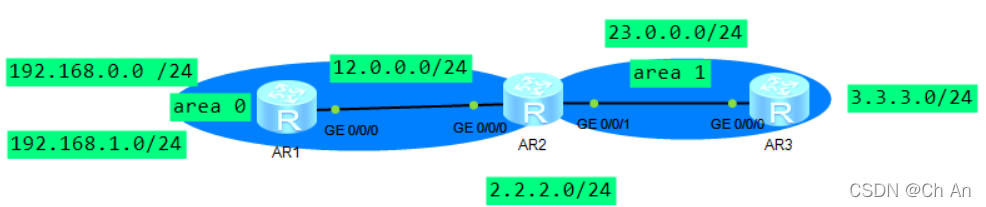

一：拓扑图：

二：IP 路由规划

R1	g0/0/0 12.0.0.1 /24 ,环回 192.168.1.1 192.168.0.1
R2	g0/0/0 12.0.0.2 /24 g0/0/1 23.0.0.1 /24 环回 2.2.2.2 /24
R3	g0/0/0 23.0.0.2 /24 环回 3.3.3.3 /24

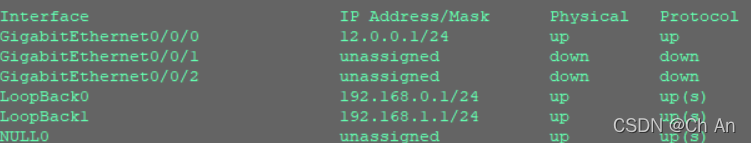

R1上的IP ，路由配置信息：

[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip add 12.0.0.1 24
[r1-GigabitEthernet0/0/0]int l 0
[r1-LoopBack0]ip add 192.168.0.1 24
[r1-LoopBack0]int l 1
[r1-LoopBack1]ip add 192.168.1.1 24

R2上的IP ，路由配置信息：

[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]ip add 12.0.0.2 24
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 23.0.0.1 24
[r2-GigabitEthernet0/0/1]int l 0
[r2-LoopBack0]ip add 2.2.2.2 24

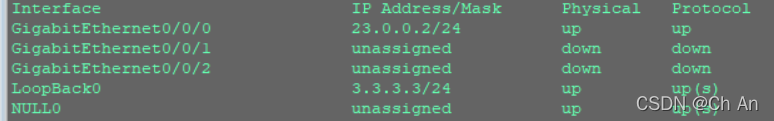

R3上的IP ，路由配置信息：

[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 23.0.0.2 24
[r3-GigabitEthernet0/0/0]int l 0
[r3-LoopBack0]ip add 3.3.3.3 24

三：OSPF的基本配置：

1，启动ospf进程


R1:
[r1]ospf 1 router-id 1.1.1.1 --- 配置RID，1，全网唯一2，IP格式
[r1-ospf-1]

R2:
[r2]ospf 1 router-id 2.2.2.2

R3:
[r3]ospf 1 router-id  3.3.3.3

2，区域划分


R1:
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]

R2:
[r2-ospf-1]area 0
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]

R3:
[r3-ospf-1]area 1

3，宣告

R1:
[r1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255 ---- 0代表不可变，1代表可 变 --- 反掩码。
[r1-ospf-1-area-0.0.0.0]network 192.168.0.1 0.0.0.0
[r1-ospf-1-area-0.0.0.0]network 12.0.0.1 0.0.0.0

R2:
[r2-ospf-1-area-0.0.0.0]network  2.2.2.0 0.0.0.255
[r2-ospf-1-area-0.0.0.1]network  23.0.0.1 0.0.0.0

R3:
[r3-ospf-1-area-0.0.0.1]network  3.3.3.0 .0.0.0
[r3-ospf-1-area-0.0.0.1]network 3.3.3.0 0.0.0.255

四：测试

五：小结

查看邻居表：

 查看数据库表：

 进入具体数据库查看信息：

 查看路由表信息：

 修改默认参考带宽：

[r1-ospf-1]bandwidth-reference 1000---所有的路由器都要修改

查看ospf路由表：

 查看简表：

条件匹配

DR --- 指定路由器 --- DR和其他设备之间保持邻接关系

BDR --- 备份指定路由器 --- BDR和其他设备之间也保持邻接关系，为了在DR出问题时可以 第一时间代替DR。

1，一个广播域中，在DR和BDR都具备的情况下，至少需要4台路由器才能看到邻居关 系

2，指定路由器是针对一个广播域中选取的，所以其实是一个接口概念。

在一个广播域中，所有设备保持邻接关系，将出现大量的重复更新；所以需要进行 DR/BDR的选举，所有非DR/BDR的设备之间仅需保持邻居关系即可。
