DistSQL 深度解析：打造动态化的分布式数据库

一、背景

自 ShardingSphere 5.0.0 版本发布以来，DistSQL 为 ShardingSphere 生态带来了强大的动态管理能力，通过 DistSQL，用户可以：

在线创建逻辑库；
动态配置规则（包括分片、数据加密、读写分离、数据库发现、影子库、全局规则等）；
实时调整存储资源；
即时切换事务类型；
随时开关 SQL 日志；
预览 SQL 路由结果；
...
同时，随着使用场景的深入，越来越多的 DistSQL 特性被发掘出来，众多宝藏语法也受到了用户的喜爱。

二、内容提要

本文将以数据分片为例，深度解析 Sharding 相关 DistSQL 的应用场景和使用技巧。同时，通过实践案例将一系列 DistSQL 语句进行串联，为读者展现一套完整实用的 DistSQL 分片管理方案。

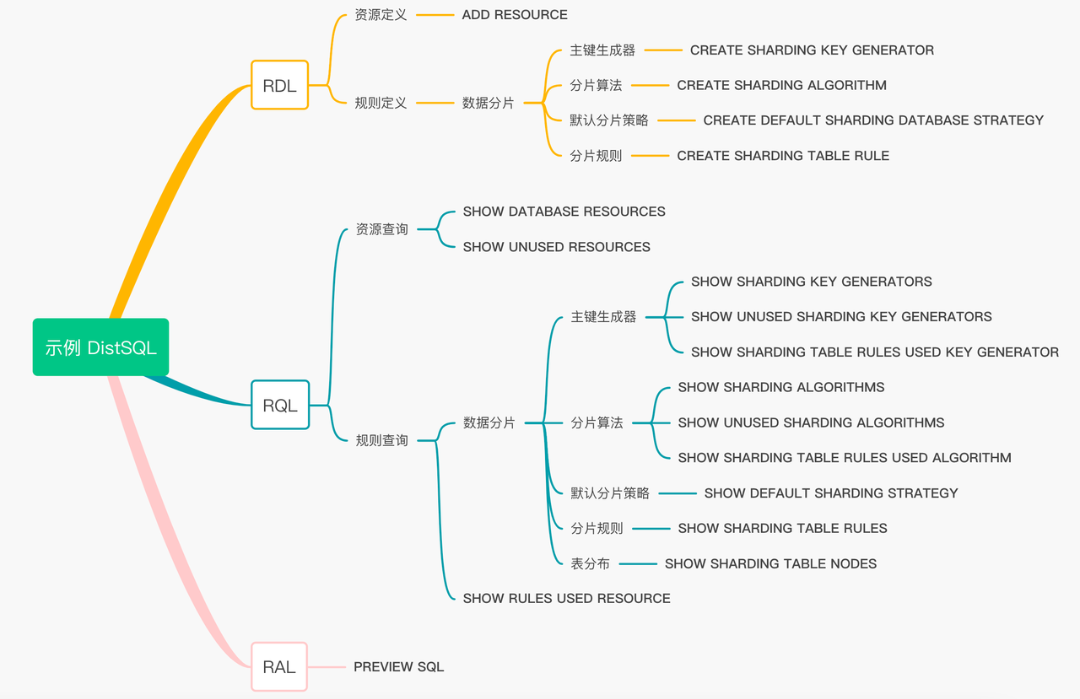

本文案例中将用到以下 DistSQL：
在这里插入图片描述

三、实战演练

3.1 场景需求

创建两张分片表t_order和 t_order_item；
两张表均以user_id字段分库，以 order_id 字段分表；
分片数量为 2 库 x 3 表；

如图：

Alt

3.2 环境准备

准备可供访问的 MySQL 数据库实例，创建两个新库 demo_ds_0、demo_ds_1；

以 MySQL 为例，也可使用 PostgreSQL 或 openGauss 数据库。

2.部署 Apache ShardingSphere-Proxy 5.1.2 和 Apache ZooKeeper，其中 ZooKeeper 将作为治理中心，存储 ShardingSphere 元数据信息；

3.配置 Proxy conf 目录下的 server.yaml，内容如下；

mode:
type: Cluster
  repository:
    type: ZooKeeper
    props:
      namespace: governance_ds
      server-lists: localhost:2181  # ZooKeeper 地址
      retryIntervalMilliseconds: 500
      timeToLiveSeconds: 60
      maxRetries: 3
      operationTimeoutMilliseconds: 500
  overwrite: false

rules:
  - !AUTHORITY
    users:
      - root@%:root

启动 ShardingSphere-Proxy，并使用客户端连接到 Proxy，例如

mysql -h 127.0.0.1 -P 3307 -u root -p

3.3 添加存储资源

创建逻辑数据库

CREATE DATABASE sharding_db;USE sharding_db;

添加存储资源，对应之前准备的 MySQL 数据库

ADD RESOURCE ds_0 (
HOST=127.0.0.1,
    PORT=3306,
    DB=demo_ds_0,
    USER=root,
    PASSWORD=123456
), ds_1(
    HOST=127.0.0.1,
    PORT=3306,
    DB=demo_ds_1,
    USER=root,
    PASSWORD=123456
);

查看存储资源

mysql> SHOW DATABASE RESOURCES\\G;
*************************** 1. row ***************************
                           name: ds_1
                           type: MySQL
                           host: 127.0.0.1
                           port: 3306
                             db: demo_ds_1
                            -- 省略部分属性
*************************** 2. row ***************************
                           name: ds_0
                           type: MySQL
                           host: 127.0.0.1
                           port: 3306
                             db: demo_ds_0
                            -- 省略部分属性

查询语句加了 \G 是为了让输出格式更易读，非必需。

3.4 创建分片规则

ShardingSphere 分片规则支持“常规分片”和“自动分片”两种配置方式，它们的分片效果是等价的，区别在于“自动分片”的配置定义更加简洁，而“常规分片”配置方式更加灵活自主。
还不了解“自动分片”的同学可以参考：
《DistSQL：像数据库一样使用 Apache ShardingSphere》
《分片利器 AutoTable：为用户带来「管家式」分片配置体验》
接下来，我们将采用“常规分片”的方式，使用 INLINE 表达式算法实现需求描述的分片场景。

3.4.1 主键生成器

创建主键生成器

CREATE SHARDING KEY GENERATOR snowflake\_key\_generator \(
TYPE(NAME=SNOWFLAKE)
);

查询主键生成器

mysql> SHOW SHARDING KEY GENERATORS;
+-------------------------+-----------+-------+
| name                    | type      | props |
+-------------------------+-----------+-------+
| snowflake_key_generator | snowflake | {}    |
+-------------------------+-----------+-------+
1 row in set (0.01 sec)

3.4.2 分片算法

创建一个分库算法，由t_order和 t_order_item 共用

-- 分库时按 user_id 对 2 取模
CREATE SHARDING ALGORITHM database_inline (
TYPE(NAME=INLINE,PROPERTIES("algorithm-expression"="ds_${user_id % 2}"))
);

为t_order和t_order_item创建不同的分表算法

-- 分表时按 order_id 对 3 取模
CREATE SHARDING ALGORITHM t_order_inline (
TYPE(NAME=INLINE,PROPERTIES("algorithm-expression"="t_order_${order_id % 3}"))
);
CREATE SHARDING ALGORITHM t_order_item_inline (
TYPE(NAME=INLINE,PROPERTIES("algorithm-expression"="t_order_item_${order_id % 3}"))
);

查询分片算法

mysql> SHOW SHARDING ALGORITHMS;
+---------------------+--------+---------------------------------------------------+
| name                | type   | props                                             |
+---------------------+--------+---------------------------------------------------+
| database_inline     | inline | algorithm-expression=ds_${user_id % 2}            |
| t_order_inline      | inline | algorithm-expression=t_order_${order_id % 3}      |
| t_order_item_inline | inline | algorithm-expression=t_order_item_${order_id % 3} |
+---------------------+--------+---------------------------------------------------+
3 rows in set (0.00 sec)

3.4.3 默认分片策略

分片策略由分片键和分片算法组成，其概念可参考《分片策略》
分片策略包含分库策略（databaseStrategy）和分表策略（tableStrategy）。
由于t_order和 t_order_item 的分库字段和分库算法相同，我们创建一个默认策略，未配置分库策略的分片表都使用它：

创建默认分库策略

CREATE DEFAULT SHARDING DATABASE STRATEGY (
TYPE=STANDARD,SHARDING_COLUMN=user_id,SHARDING_ALGORITHM=database_inline
);

查询默认策略

mysql> SHOW DEFAULT SHARDING STRATEGY\G;
*************************** 1. row ***************************
                    name: TABLE
                    type: NONE
         sharding_column:
 sharding_algorithm_name:
 sharding_algorithm_type:
sharding_algorithm_props:
*************************** 2. row ***************************
                    name: DATABASE
                    type: STANDARD
         sharding_column: user_id
 sharding_algorithm_name: database_inline
 sharding_algorithm_type: inline
sharding_algorithm_props: {algorithm-expression=ds_${user_id % 2}}
2 rows in set (0.00 sec)

未配置默认分表策略，因此 TABLE 类型的默认策略是 NONE。

3.4.4 分片规则

主键生成器和分片算法都已就绪，现在开始创建分片规则：

t_order

CREATE SHARDING TABLE RULE t_order (
DATANODES("ds_${0..1}.t_order_${0..2}"),
TABLE_STRATEGY(TYPE=STANDARD,SHARDING_COLUMN=order_id,SHARDING_ALGORITHM=t_order_inline),
KEY_GENERATE_STRATEGY(COLUMN=order_id,KEY_GENERATOR=snowflake_key_generator)
);

DATANODES 指定了分片表的数据节点；
TABLE_STRATEGY 指定了分表策略，其中 SHARDING_ALGORITHM 使用了已创建好的分片算法 t_order_inline；
KEY_GENERATE_STRATEGY 指定该表的主键生成策略，若不需要主键生成，可省略该配置。

t_order_item

CREATE SHARDING TABLE RULE t_order_item (
DATANODES("ds_${0..1}.t_order_item_${0..2}"),
TABLE_STRATEGY(TYPE=STANDARD,SHARDING_COLUMN=order_id,SHARDING_ALGORITHM=t_order_item_inline),
KEY_GENERATE_STRATEGY(COLUMN=order_item_id,KEY_GENERATOR=snowflake_key_generator)
);

查询分片规则

mysql> SHOW SHARDING TABLE RULES\G;
*************************** 1. row ***************************
                            table: t_order
                actual_data_nodes: ds_${0..1}.t_order_${0..2}
              actual_data_sources:
           database_strategy_type: STANDARD
         database_sharding_column: user_id
 database_sharding_algorithm_type: inline
database_sharding_algorithm_props: algorithm-expression=ds_${user_id % 2}
              table_strategy_type: STANDARD
            table_sharding_column: order_id
    table_sharding_algorithm_type: inline
   table_sharding_algorithm_props: algorithm-expression=t_order_${order_id % 3}
              key_generate_column: order_id
               key_generator_type: snowflake
              key_generator_props:
*************************** 2. row ***************************
                            table: t_order_item
                actual_data_nodes: ds_${0..1}.t_order_item_${0..2}
              actual_data_sources:
           database_strategy_type: STANDARD
         database_sharding_column: user_id
 database_sharding_algorithm_type: inline
database_sharding_algorithm_props: algorithm-expression=ds_${user_id % 2}
              table_strategy_type: STANDARD
            table_sharding_column: order_id
    table_sharding_algorithm_type: inline
   table_sharding_algorithm_props: algorithm-expression=t_order_item_${order_id % 3}
              key_generate_column: order_item_id
               key_generator_type: snowflake
              key_generator_props:
2 rows in set (0.00 sec)

💡至此，t_order 和t_order_item的分片规则已配置完成。什么？有点复杂？
好吧，其实也可以忽略单独创建主键生成器、分片算法、默认策略的步骤，一步完成分片规则，让我们来加点糖。

3.5 语法糖

现在，需求中要增加一张分片表 t_order_detail，我们可以这样一步完成分片规则的创建：

CREATE SHARDING TABLE RULE t_order_detail (
DATANODES("ds_${0..1}.t_order_detail_${0..1}"),
DATABASE_STRATEGY(TYPE=STANDARD,SHARDING_COLUMN=user_id,SHARDING_ALGORITHM(TYPE(NAME=INLINE,PROPERTIES("algorithm-expression"="ds_${user_id % 2}")))),
TABLE_STRATEGY(TYPE=STANDARD,SHARDING_COLUMN=order_id,SHARDING_ALGORITHM(TYPE(NAME=INLINE,PROPERTIES("algorithm-expression"="t_order_detail_${order_id % 3}")))),
KEY_GENERATE_STRATEGY(COLUMN=detail_id,TYPE(NAME=snowflake))
);

说明：
上述语句中指定了分库策略、分表策略、主键生成策略，但都没有引用已经存在的算法，因此 DistSQL 引擎会自动用输入的表达式创建相应的算法，供 t_order_detail 分片规则使用。
此时我们再来查看主键生成器、分片算法和分片规则，结果如下：

主键生成器

mysql> SHOW SHARDING KEY GENERATORS;
+--------------------------+-----------+-------+
| name                     | type      | props |
+--------------------------+-----------+-------+
| snowflake_key_generator  | snowflake | {}    |
| t_order_detail_snowflake | snowflake | {}    |
+--------------------------+-----------+-------+
2 rows in set (0.00 sec)

分片算法

mysql> SHOW SHARDING ALGORITHMS;
+--------------------------------+--------+-----------------------------------------------------+
| name                           | type   | props                                               |
+--------------------------------+--------+-----------------------------------------------------+
| database_inline                | inline | algorithm-expression=ds_${user_id % 2}              |
| t_order_inline                 | inline | algorithm-expression=t_order_${order_id % 3}        |
| t_order_item_inline            | inline | algorithm-expression=t_order_item_${order_id % 3}   |
| t_order_detail_database_inline | inline | algorithm-expression=ds_${user_id % 2}              |
| t_order_detail_table_inline    | inline | algorithm-expression=t_order_detail_${order_id % 3} |
+--------------------------------+--------+-----------------------------------------------------+
5 rows in set (0.00 sec)

分片规则

mysql> SHOW SHARDING TABLE RULES\G;
*************************** 1. row ***************************
                            table: t_order
                actual_data_nodes: ds_${0..1}.t_order_${0..2}
              actual_data_sources:
           database_strategy_type: STANDARD
         database_sharding_column: user_id
 database_sharding_algorithm_type: inline
database_sharding_algorithm_props: algorithm-expression=ds_${user_id % 2}
              table_strategy_type: STANDARD
            table_sharding_column: order_id
    table_sharding_algorithm_type: inline
   table_sharding_algorithm_props: algorithm-expression=t_order_${order_id % 3}
              key_generate_column: order_id
               key_generator_type: snowflake
              key_generator_props:
*************************** 2. row ***************************
                            table: t_order_item
                actual_data_nodes: ds_${0..1}.t_order_item_${0..2}
              actual_data_sources:
           database_strategy_type: STANDARD
         database_sharding_column: user_id
 database_sharding_algorithm_type: inline
database_sharding_algorithm_props: algorithm-expression=ds_${user_id % 2}
              table_strategy_type: STANDARD
            table_sharding_column: order_id
    table_sharding_algorithm_type: inline
   table_sharding_algorithm_props: algorithm-expression=t_order_item_${order_id % 3}
              key_generate_column: order_item_id
               key_generator_type: snowflake
              key_generator_props:
*************************** 3. row ***************************
                            table: t_order_detail
                actual_data_nodes: ds_${0..1}.t_order_detail_${0..1}
              actual_data_sources:
           database_strategy_type: STANDARD
         database_sharding_column: user_id
 database_sharding_algorithm_type: inline
database_sharding_algorithm_props: algorithm-expression=ds_${user_id % 2}
              table_strategy_type: STANDARD
            table_sharding_column: order_id
    table_sharding_algorithm_type: inline
   table_sharding_algorithm_props: algorithm-expression=t_order_detail_${order_id % 3}
              key_generate_column: detail_id
               key_generator_type: snowflake
              key_generator_props:
3 rows in set (0.01 sec)

说明：
CREATE SHARDING TABLE RULE 语句中，DATABASE_STRATEGY、TABLE_STRATEGY 和 KEY_GENERATE_STRATEGY 均可以引用已有算法，达到复用的目的，也可以通过语法糖快速定义，差异是会创建额外的算法对象。用户可根据场景灵活搭配使用。

3.6 配置验证

规则创建完毕后，我们可以通过如下方式进行验证：

3.6.1 检查节点分布

DistSQL 提供 SHOW SHARDING TABLE NODES 的语法用于查看节点分布，帮助用户快速总览分片表的分布情况。使用方式如下：

在这里插入图片描述
从分片表的节点分布观察，与需求描述的分布一致。

3.6.2 SQL 预览

SQL 预览，也是验证配置的一种快捷的方式，语法是 PREVIEW sql：

无分片键查询，全路由

在这里插入图片描述
2. 指定 user_id 查询，单库路由

在这里插入图片描述
3.指定 user_id 和 order_id，单表路由

在这里插入图片描述

单表路由扫描的分片表最少，效率最高。

3.7 辅助查询 DistSQL

在系统维护过程中，可能会出现不再使用的算法或存储资源需要释放，或是想要释放的资源被引用了无法删除，以下 DistSQL 可以为我们提供帮助：

3.7.1 查询未使用的资源

语法：SHOW UNUSED RESOURCES
示例：

在这里插入图片描述

3.7.2 查询未使用的主键生成器

语法：SHOW UNUSED SHARDING KEY GENERATORS
示例：

在这里插入图片描述

3.7.3 查询未使用的分片算法

1.语法：SHOW UNUSED SHARDING ALGORITHMS
2. 示例：

在这里插入图片描述

3.7.4 查询使用目标存储资源的规则

语法：SHOW RULES USED RESOURCE
示例：

使用了该资源的所有规则都会查询出来，不限于Sharding Rule。

3.7.5 查询使用目标主键生成器的分片规则

语法：SHOW SHARDING TABLE RULES USED KEY GENERATOR
示例：

3.7.6 查询使用目标算法的分片规则

语法：SHOW SHARDING TABLE RULES USED ALGORITHM
示例：

4、结语

本篇以常用的数据分片场景为例，介绍了 DistSQL 的使用流程和应用技巧。同时，DistSQL 提供了灵活的语法糖以帮助减少操作步骤，用户可灵活选择使用。
在分片场景下，除了 INLINE 算法，DistSQL 也能完美支持其他的标准分片、复合分片、Hint 分片、自定义类分片算法，更多的应用案例将在后续的文章中为大家解读，敬请期待。
以上就是本次分享的全部内容，如果读者对 Apache ShardingSphere 有任何疑问或建议，欢迎在 GitHub issue 列表提出，或可前往中文社区交流讨论。

GitHub issue：https://github.com/apache/shardingsphere/issues

贡献指南：https://shardingsphere.apache.org/community/cn/contribute/

中文社区：https://community.sphere-ex.com/

5、参考文献

概念 DistSQL：https://shardingsphere.apache.org/document/current/cn/concepts/distsql/
概念分布式主键：https://shardingsphere.apache.org/document/current/cn/features/sharding/concept/key-generator/
概念分片策略：https://shardingsphere.apache.org/document/current/cn/features/sharding/concept/sharding/
概念行表达式：https://shardingsphere.apache.org/document/current/cn/features/sharding/concept/inline-expression/
内置分片算法：https://shardingsphere.apache.org/document/current/cn/user-manual/shardingsphere-jdbc/builtin-algorithm/sharding/
用户手册：DistSQLhttps://shardingsphere.apache.org/document/current/cn/user-manual/shardingsphere-proxy/distsql/syntax/

作者

江龙滔，SphereEx 中间件研发工程师，Apache ShardingSphere Committer。
主要负责 DistSQL 及安全相关特性的创新与研发。

欢迎点击链接，了解更多内容：
Apache ShardingSphere 官网：https://shardingsphere.apache.org/

Apache ShardingSphere GitHub 地址：https://github.com/apache/shardingsphere

SphereEx 官网：https://www.sphere-ex.com

欢迎添加社区经理微信（ss_assistant_1）加入交流群，与众多 ShardingSphere 爱好者一同交流。

posted @ 2022-07-21 17:30 SphereEx 阅读(180) 评论(0) 编辑收藏举报

刷新页面返回顶部

SphereEx

DistSQL 深度解析：打造动态化的分布式数据库

一、背景

二、内容提要

三、实战演练

3.1 场景需求

3.2 环境准备

3.3 添加存储资源

3.4 创建分片规则

3.4.1 主键生成器

3.4.2 分片算法

3.4.3 默认分片策略

3.4.4 分片规则

3.5 语法糖

3.6 配置验证

3.6.1 检查节点分布

3.6.2 SQL 预览

3.7 辅助查询 DistSQL

3.7.1 查询未使用的资源

3.7.2 查询未使用的主键生成器

3.7.3 查询未使用的分片算法

3.7.4 查询使用目标存储资源的规则

3.7.5 查询使用目标主键生成器的分片规则

3.7.6 查询使用目标算法的分片规则

4、结语

5、参考文献

作者

公告
