quality of service

1.缺乏带宽

2.延迟

3.抖动

4.丢包

可用带宽

解决方法

1.升级链路

2.可以允许重要报文先传

3.压缩2层或3层包头

端到端延迟

延迟包括

1.进程延迟，查表，

2.队列延迟

3.传播延迟

降低延迟方法：

1升级链路

2重要包先传

3压缩

丢包

尾丢弃：路由器默认操作方式。

wred：拥塞避免，随机性丢弃，加权早起丢弃。

qos 定义：对不同的流量定义不同的服务质量

1.标记流量

2.分类区分 acl

3.策略根据优先级做策略

qos 模型

1.尽力而为

2.集成性的服务

3.区分式的服务

尽力而为模型

默认都是尽力而为，不需要做处理，没有服务保证，和区分性

继承性的模型

资源预留协议(rsvp)

通过信令层面告知所有路由器预留多少带宽。

rsvp开始主要用于视频会议和语音，但现在更多的转到了单播的应用，包括vpn的传输。

rsvp组件

adminsson control（主动控制）:我这个设备是否有足够的资源来应用你所请求的qos。

policy contro（策略控制）：主要描述我这台设备是否有权利应用你所请求的资源。

rsvp工作过程：

第一步数据发送方发送rsvp path控制消息的方式与常规数据通信相同，这些消息描述了它们正在发送或者打算发送的数据。

第二步各rsvp路由器解释path消息。保存上一中继断的ip地址，将中继的ip地址作为前一中继断地址，并沿应用程序数据使用的路由器发送更新后的消息。

第三部接受站选择一个会话子集，它们将接收path消息，并使用rsvp resv消息向上一中继路由器请求rsvp资源预留。rsvp resv消息从接收方到发送方所经过的路径与rsvp path消息到来时完全相同。

第四步rsvp路由器确定它们是否可以满足这些resv请求，如果不能，就拒绝预留，如果可以，就合并收到的预留请求，并向上一中继段路由器请求预留。

第五步发送方收到下一中继段路由器的预留请求，指出预留已经就绪。注意，预留分配是由resv消息完成的。

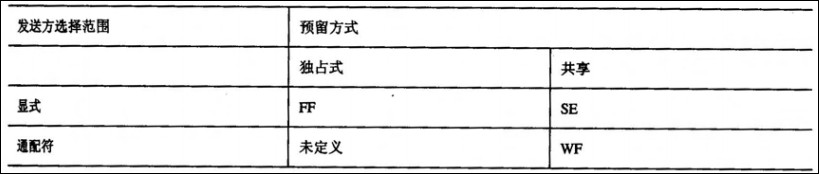

1.独占式的预留：适合于多个数据源同时发送应用程序。

2.共享式的预留：适用于多个源不是同时的发送应用程序。

分为：

shared explicit(se)共享显式：预留方式标识预留了刚落资源的流

wildcard filter(wf)通配符过滤器：为所有发送方预留带宽和延迟指标。

rsvp配置：

r1:（替代发送方路由器）

int e0

ip add 200.1.1.1 255.255.254.0

int s0

ip add 210.210.210.101 255.255.255.252

int e0

ip rsvp bandwidth(启用rsvp)接口带宽的75%默认，

int s0

ip rsvp bandwidth

ip resvp sender 210.210.210.60(目标地址）210.210.210.30（源） udp 1040 0(任意端口） 210.210.210.30(上一跳地址) e0(如何到达源的接口）32（预留带宽） 32（每秒突发多少）

r2:(中间路由器）

inter s0

ip rsvp bandwidth

inter s1

ip rsvp bandwidth

r3:(替代接受方路由器）

inter s1

ip rsvp bandwidth

inter s0

ip rsvp bandwidth

ip rsvp reservation 210.210.210.60 210.210.210.30(源） udp 1040 0 210.210.210.60(到达目的地） s0 ff(选择独占模式）32 32

show ip rsvp interface(查看哪些接口启用rsvp)

show ip rsvp sender

show ip rsvp reservation

show ip rsvp installed

可以封装到ip包中 protocol id 46

或者tcp and udp port 3455

rsvp是整体性的，一台路由器不支持就不行。信令不能保证。

区分服务

qos实施方法：

1.常规命令行

2.mqc模型以cb开始的都是mqc的模型

3.auto qos

4 sdm qos

分类和标记

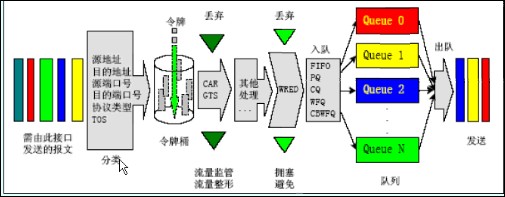

qos工作过程

模型：

尽力而为：默认

集成服务：rsvp

区分服务：

1分类和标记：默认做了相应操作

2流量整形和监管：（限速）默认没应用

3拥塞避免：（wred早起随即检测）默认没应用

4队列技术：默认做了相应操作

分类

acl分类

ip 优先级

源或目标地址

dscp

标记

1网络层

ip precedence

dscp

2链路层

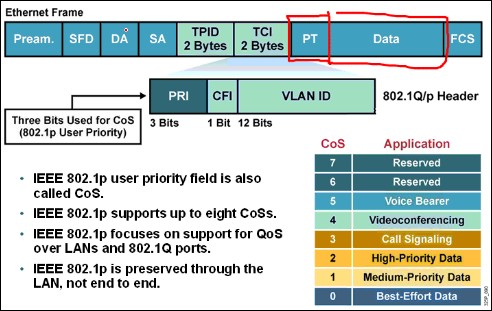

cos(isl,802.1p)

mpls exp bits

frame relay de bit

ip precedence

service type 1 byte

只用到前三位，0-7，8种等级。

routine (0) 默认0级

riority (1)

immediate (2)

flash (3）

flash-override (4)

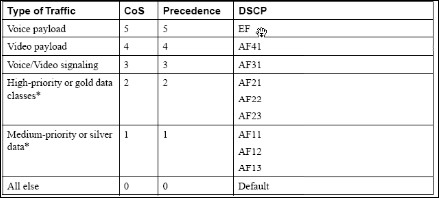

critical (5) 默认有一些流量都指定5级，比如语音流量。

internet (6)针对控制层面的信息，比如ospf hello包

network (7) 保留

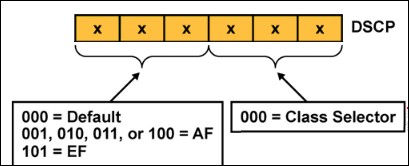

dscp

default phb(fifo,tail drop)所有都是0级没有做任何定义

cs phb (ip precedence)

af phb

ef phb

phb每一跳行为。

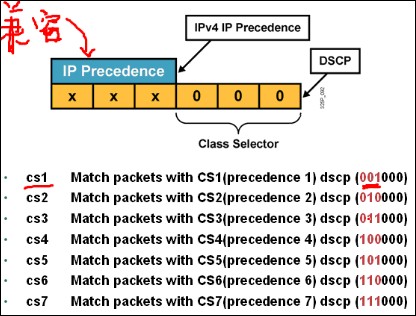

cs 系列（类的区分器）为了兼容ip precedence

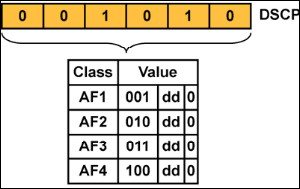

af 系列（确保转发）

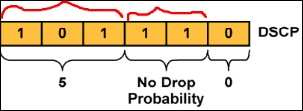

ef（快速转发语音流量5)

access-list 100 permit ip any any dscp

ieee 802.1q

dot1q isl

2层在trunk中打标记

2层叫cos

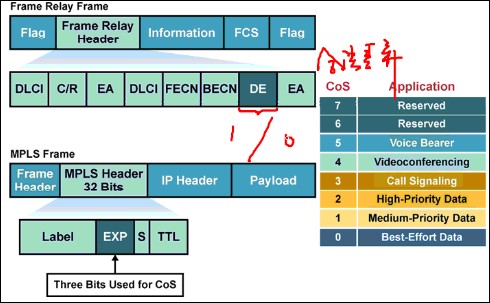

frame帧中继

de合法丢弃位，是否置位做相应的处理

mpls

exp 做qos

trust boundaried信任边界

越靠近始发站点越好

打标机技术

pbr(策略路由）

cbmarking

pbr基于源的识别

pbr应用

基于源做区分

qos

强制性的负载均衡

优于路由表，不看路由表

pbr一定应用在入方向

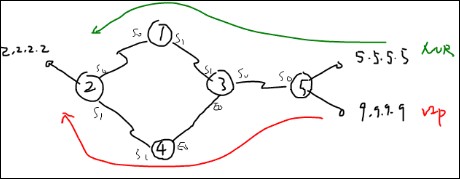

实验：

配置好底层和路由协议

r3:

access-list 100 permit ip 5.5.5.0 0.0.0.255 2.2.2.0 0.0.0.255

access-list 109 permit ip 9..9.9.0 0.0.0.255 2.2.2.0 0.0.0.255

route-map pbr

match ip address 100

set interface s1

route-map pbr permit 20

match ip address 109

set next-hop 34.1.1.4

int s0

ip policy route-map pbr

route-map可以应用在很多地方

路由层面：冲发布，bgp，不写空语句，没有匹配的路由就deny。

数据层面：pbr 没有抓到路由 该走哪走哪。route-map打标记配置

例1：

interface e0

ip policy-map set-prec-2

inter e1

ip policy-map set-prec-0

route-map set-prec-2 permit 10

set ip precedence 2

route-map set-prec-0 permit 10

set ip precedence 0

例2：

mark ip precedence:

telnet=2

corporate web=1

everything else=0

int e0

ip policy-map set-prec

route-map set-prec permit 10

match ip address corporatewebtraffic

set ip precedence 1

route-map set-prec permit 20

match ip address tn3270

set ip precedence 2

route-map set-prec permit 30

set ip precedence 0

ip access-list extended corporatewebtraffic

permit tcp any 10.1.1.0 0.0.0.255 eq www

ip access-list extended tn3270

permit tcp any any eq telnet

cb marking(基于类的打标记）

mql模块化的命令行

1定义class map (分类）

2policy map (action设置优先级）

3service policy(应用接口）

可以针对

ip precedence

ip dscp

qos group

mpls experimental bits

ieee 802.1q cos isl priority bits

frame realy de bit

配置：

r1:

ip access-list extended tel

permit tcp any any eq telnet

ip access-list extended www

permit tcp any any eq www

class-map tel

match access-group name tel

class-map www

match access-group name www

match all 所有的条目都匹配才执行，match any 匹配任何一条就执行

policy-map cbmark

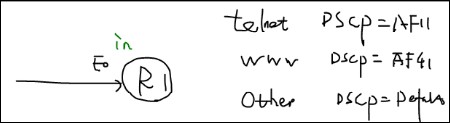

set dscp af11

class www

set dscp af41

class class-default

set sdcp default

int e0

service-policy input cbmark(需要开启cef)

show policy interface

nbar(基于网络层的应用识别）

用来分类，相当于acl扩展，抓的数据里面的内容，能刷到4-7层，如图片和网址，但是消耗路由器性能

实现原则

pdlm相当于本地病毒库，进行相应识别，直接match特征库，下载特征库，使用ftp导入到flash,match特征库。

router(config)#

ip nbar pdlm-name(加载pdlm特征库）

r1(config)#flash:bt.pdlm

r1(config)#ip nbar pdlm flash://bt.pdlm(加载到本地的进程中)

应用

使用nbar抓telnet和www

r1(config)#class-map www

r1(config)#match protocol telnet

r1(config)#policy-map cbmark

r1(config)#set dscp af11

r1(config)#class www

r1(config)#int e0/0

r1(config)#service-policy input

r1(config)#ip nbar protocol-discovery(nbar开关需要cef支持）

show ip nbar protocol-discovery(查看哪些应用了nbar)

扩展应用

抓http流量

扩展协议端口

ip nbar port-map http tcp 80 8080

class-map http

match protocol http

policy-map limitwebbw

class http

bandwidth 256

inter s0/0

service-policy output limitwebbw
