k8S_介绍02

kubernetes组件

一个kubernetes集群主要是由控制节点(master)、工作节点(node)构成，每个节点上都会安装不同的组件。

master：集群的控制平面，负责集群的决策



?

1 2 3 4

ApiServer：资源操作的唯一入口，接收用户输入的命令，提供认证、授权、API注册和发现机制 Scheduler：负责集群资源调度，按照预定的调度策略将Pod调度到相应的node节点上 ControllerManager：负责维护集群的状态，比如程序部署安排、故障检测、自动扩展、滚动更新等 Etcd：负责存储集群中各种资源对象的信息



node：集群的数据层面，负责为容器提供运行环境



?

1 2 3

Kubelet：负责维护容器的生命周期，即通过控制docker来创建、更新、销毁容器 KubeProxy：负责提供集群内部的服务发现和负载均衡 Docker：负责节点上容器的各种操作



　　

 下面，以部署一个nginx服务来说明kubernetes系统各个组件调用关系

• 首先要明确，一旦kubernetes环境启动后，master和node都会将自身的信息存储到etcd数据库中
• 一个nginx服务的安装请求会首先被发送到master节点的apiServer组件
• apiServer组件会调用scheduler组件来决定到底应该把这个服务安装到哪个node节点上，此时，它会从etcd中读取各个node节点的信息，然后按照一定的算法进行选择，并将结果告知apiServer
• apiServer调用controleller-manager去调度Node节点安装nginx服务
• kubelet接收到指令后，会通知docker,然后由docker来启动一个nginx的pod,pod是kubernetes的最小操作单元，容器必须跑在pod中
• 至此，一个nginx服务就运行了，如果要访问nginx,就需要通过kube-proxy来对pod产生访问的代理，这样，外界用户就可以访问集群中的nginx服务了

Kubernetes概念

Master：集群控制节点，每个集群需要至少一个master节点负责集群的管控

Node：工作负载节点，由master分配容器到这些node工作节点上，然后node节点上的docker负责容器的运行

Pod：kubernets的最小管控单元，容器都是运行在pod中，一个pod中可以有1个或多个容器

Controller：控制器，通过它来实现对pod的管理，比如启动pod、停止pod、伸缩pod的数量等

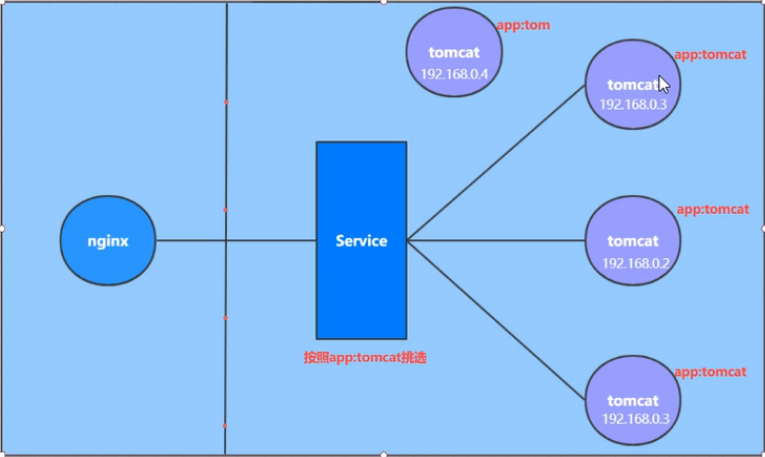

Service：pod对外服务的统一入口，下面可以维护同一类的多个pod

Label：标签，用于对pod进行分类，同一类pod会拥有相同的标签

NameSpace：命名空间，用来隔离pod的运行环境
