画图（三，进阶之绘制表盘）

前言

常常看到有一些App，在做一个耗时任务的时候都会做一个表盘或是手游赛车类游戏显示汽车速度。今天展示一个表盘的绘画。

还是先看效果图

假设不了解Android画图的相关知识。建议先看一下我前面写的两篇博客《画图(一，基础知识)》和《画图(二。尾随路径变化的Text)》。

今天主要使用到一个API当然还是drawTextOnPath（）介个方法。我在《画图(二，尾随路径变化的Text)》。这篇文章中具体介绍过。当然假设认为我做的效果不太好看也全然没有必要使用drawTextOnPath，直接使用DrawArc介个方法就好了。

还是看一下这种方法的介绍吧

public void drawTextOnPath (String text, Path path, float hOffset, float vOffset, Paint paint)

Draw the text, with origin at (x,y), using the specified paint, along the specified path. The paint’s Align setting determins where along the path to start the text.

Parameters

params	describe
text	String: The text to be drawn 将要被绘制的文本
path	Path: The path the text should follow for its baseline 被绘制的文本尾随路劲基线
hOffset	float: The distance along the path to add to the text’s starting position hOffset这个沿着路线的距离加到文本開始的位置
vOffset	float: The distance above(-) or below(+) the path to position the text vOffset这个沿着路线的距离加到文本的上方或着是下方
paint	Paint: The paint used for the text (e.g. color, size, style)画笔

对于Path的话。就不用多说了。就是预先将N个点链接成一条线，或是直接将一个几何图形通过AddXxx方法加入到path中形成一条path.

由于代码写得略微复杂了一点，只是看懂了之后就会发现事实上非常简单，这里我将我的思路通过流程图想大家介绍清晰。

先大致解说一下流程图，在这个绘画中把我两个关键就可以，一是那个部分是“动态”的，二是那个部分是“静态”的。

将动态和静态部分确定好就可以了。

从流程图大致能够看出開始一下的几个操作部分基本上都是静态的（除了指针的转动），不须要尾随用户动作是直接绘制的。

在推断（mFrag is true?）一下的基本上都是根据角度的变更或用户时间响应动作“动态”绘制的。

全部的“动态”绘制部分都是根据一个參数的变更运行的

mSweepAnlge+=2;

假设对这个地方比較陌生的话。能够看一下我的上一篇文章《画图(二。尾随路径变化的Text)》。你就明确了。

先看一下初始化操作吧

public BiaoPanView(Context context, AttributeSet attrs) {
    super(context, attrs);
    WindowManager wm = (WindowManager) context.getSystemService(Context.WINDOW_SERVICE);
    DisplayMetrics displayMetrics = new DisplayMetrics();
    wm.getDefaultDisplay().getMetrics(displayMetrics);
    width = displayMetrics.widthPixels; //获取屏幕宽度
    r = (width - mMargin * 2-100)/2;
    mRectF = new RectF(mMargin, mMargin, width - mMargin , width - mMargin);
    mRectFPanBiao = new RectF(mMargin+strokeWidth, mMargin+strokeWidth,
            width - mMargin-strokeWidth , width - mMargin-strokeWidth);

    mPaint = new Paint();
    mPaint.setAntiAlias(true);
    mPaint.setColor(Color.RED);
    mPaint.setStrokeWidth(strokeWidth);

    mPath = new Path();
    mPathBiaoPan = new Path();
}

这里要解释两个參数

/**
 * 描边宽度
 */
private float  strokeWidth = 30.0f;

/**
 * 组件的外边距
 */
private float mMargin = 100;

动态变化的弧形部分的大小是根据mRectF的创建

mRectF = new RectF(mMargin, mMargin, width - mMargin , width - mMargin);

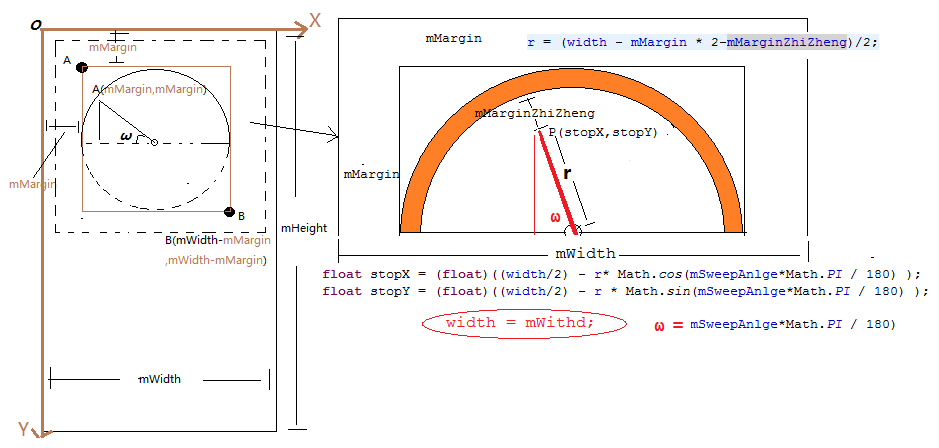

这就须要你了解一下手机2D屏幕坐标了，画一张图就明确了

能够看出mWidth就是手机的屏幕的真实宽度。

明确之后你就会对这句话也应该明确了。

mRectFPanBiao = new RectF(mMargin+strokeWidth, mMargin+strokeWidth,
        width - mMargin-strokeWidth , width - mMargin-strokeWidth);

/**
* 绘制盘表
*/
private RectF mRectFPanBiao;

知道为什么要减去strokeWidth了吗？由于绘制最外面一圈的弧形宽度就是由strokeWidth这个參数控制的，而刻度盘在它的以下。所以要减去strokeWidth。

所以我们来看看怎么绘制表盘刻度的

for (int i = 0; i <= 180; ) {
    mPathBiaoPan.addArc(mRectFPanBiao, 180+i, 2);
    canvas.drawPath(mPathBiaoPan, mPaint);
    i+=18;
}

了解上面所说的就非常easy面白以下的代码了

//绘制中心的小圆点
mPaint.setColor(Color.BLACK);
canvas.drawCircle(width / 2,
        width / 2, 15, mPaint);

最难的可能就是要绘制指针了，先看看代码吧

float stopX = (float)((width/2) - r* Math.cos(mSweepAnlge*Math.PI / 180) );
float stopY = (float)((width/2) - r * Math.sin(mSweepAnlge*Math.PI / 180) );
//绘制指针
mPaint.setColor(Color.RED);
canvas.drawLine(width / 2, width / 2, stopX, stopY, mPaint);

还是画一张图吧。这样比較easy理解。

这张在清晰只是了。要是认为好的吧，转载请标明出处。谢谢~画张图不easy。

最后就是绘制尾随path移动的文本了

//假设扫描角度小于180度，将会发生重绘
if(mSweepAnlge <= 180){
    canvas.drawTextOnPath("文件"+(int)mSweepAnlge+"   ", mPath, 60, -60, mPaint);
    mSweepAnlge+=2;
    invalidate();
}else{ //否则绘画完毕，停止绘画
    mFlag = false;
    mSweepAnlge = 0;
    canvas.drawTextOnPath("扫面完毕           ", mPath, 60, -60, mPaint);
}

最后源代码例如以下

public class BiaoPanView extends View {

    /**
     * 控制view的绘制
     */
    private boolean mFlag = false;

    /***
     * 画笔
     */
    private Paint mPaint;

    /**
     * 绘制弧长
     */
    private RectF mRectF;

    /**
     * 绘制盘表
     */
    private RectF mRectFPanBiao;

    /**
     * 扫描角度变换范围
     */
    private float mSweepAnlge;

    /**
     * 開始画图
     */
    public void startDraw() {
        mFlag = true;
    }

    /**
     * 停止画图
     */
    public void stopDraw() {
        mFlag = false;
    }

    /**
     * 推断眼下是否正在绘制
     *
     * @return
     */
    public boolean isStart() {
        return mFlag;
    }

    /**
     * 画图路径
     */
    private Path mPath;

    /**
     * 画图表盘路径
     */
    private Path mPathBiaoPan;

    /**
     * 弧长半径
     */
    private float r = 0;

    /**
     * 屏幕宽度
     */
    private int width;

    /**
     * 描边宽度
     */
    private float strokeWidth = 30.0f;

    /**
     * 组件的外边距
     */
    private float mMargin = 100;

    /**
     * 获取当前測度
     *
     * @return
     */
    public float getCurrentSweepAnlge() {
        return this.mSweepAnlge;
    }

    private float mMarginZhiZheng = 100.0f;

    public BiaoPanView(Context context, AttributeSet attrs) {
        super(context, attrs);
        WindowManager wm = (WindowManager) context
                .getSystemService(Context.WINDOW_SERVICE);
        DisplayMetrics displayMetrics = new DisplayMetrics();
        wm.getDefaultDisplay().getMetrics(displayMetrics);
        width = displayMetrics.widthPixels; // 获取屏幕宽度
        r = (width - mMargin * 2 - mMarginZhiZheng) / 2;
        mRectF = new RectF(mMargin, mMargin, width - mMargin, width - mMargin);
        mRectFPanBiao = new RectF(mMargin + strokeWidth, mMargin + strokeWidth,
                width - mMargin - strokeWidth, width - mMargin - strokeWidth);

        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setColor(Color.RED);
        mPaint.setStrokeWidth(strokeWidth);

        mPath = new Path();
        mPathBiaoPan = new Path();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        // TODO Auto-generated method stub
        super.onDraw(canvas);
        canvas.drawColor(Color.WHITE);

        mPaint.setColor(Color.RED);
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setStrokeWidth(30);
        // 从path中清除掉之前的绘制路径。一定要运行这句话，要不然
        // canvas.drawTextOnPath("文件"+(int)mSweepAnlge+"   ", mPath, 60, -60,
        // mPaint);
        // text文本将不会尾随路径一起移动
        mPath.reset();
        mPath.addArc(mRectF, 180, mSweepAnlge);
        canvas.drawPath(mPath, mPaint);

        mPaint.setTextSize(50);

        mPaint.setStrokeWidth(2);
        // 绘制中心的小圆点
        mPaint.setColor(Color.BLACK);
        canvas.drawCircle(width / 2, width / 2, 15, mPaint);

        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setColor(Color.BLACK);
        mPaint.setStrokeWidth(strokeWidth);
        mPathBiaoPan.reset(); // 注意使用之前。先将其重置。
        // 不然每次运行onDraw方法的时候都会一直addArc，
        // 内存将不断的被消耗。能够自行測试
        for (int i = 0; i <= 180;) {
            mPathBiaoPan.addArc(mRectFPanBiao, 180 + i, 2);
            canvas.drawPath(mPathBiaoPan, mPaint);
            i += 18;
        }

        float stopX = (float) ((width / 2) - r
                * Math.cos(mSweepAnlge * Math.PI / 180));
        float stopY = (float) ((width / 2) - r
                * Math.sin(mSweepAnlge * Math.PI / 180));
        mPaint.setStrokeWidth(2);
        // 绘制指针
        mPaint.setColor(Color.RED);
        canvas.drawLine(width / 2, width / 2, stopX, stopY, mPaint);

        mPaint.setTextSize(50);
        mPaint.setTextAlign(Align.RIGHT);
        mPaint.setStyle(Paint.Style.FILL);
        if (mFlag) {
            // 假设扫描角度小于180度，将会发生重绘
            if (mSweepAnlge <= 180) {
                canvas.drawTextOnPath("文件" + (int) mSweepAnlge + "   ", mPath,
                        60, -60, mPaint);
                mSweepAnlge += 2;
                invalidate();
            } else { // 否则绘画完毕，停止绘画
                mFlag = false;
                mSweepAnlge = 0;
                canvas.drawTextOnPath("扫面完毕           ", mPath, 60, -60, mPaint);
            }
        } else {
            mPaint.setTextSize(70);
            mPaint.setStrokeWidth(1);
            mPaint.setTextAlign(Align.CENTER);
            mPaint.setStyle(Paint.Style.STROKE);
            canvas.drawText("当前測度：" + (int) mSweepAnlge, width / 2,
                    width / 2 + 100, mPaint);
        }
    }

}

假设要实现表盘和刻度一起变化的话仅仅需将例如以下代码进行改动就可以

for (int i = 0; i <= 180;) {
    mPathBiaoPan.addArc(mRectFPanBiao, 180 + i, 2);
    canvas.drawPath(mPathBiaoPan, mPaint);
    i += 18;
}

改动成

for (int i = 0; i <= mSweepAnlge;) {
    mPathBiaoPan.addArc(mRectFPanBiao, 180 + i, 2);
    canvas.drawPath(mPathBiaoPan, mPaint);
    i += 18;
}

activity_main.xml

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity" >

    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent" >

        <com.example.android_canvas_001.BiaoPanView
            android:id="@+id/myview"
            android:layout_width="match_parent"
            android:layout_height="match_parent" />
    </FrameLayout>

    <Button
        android:layout_alignParentBottom="true"
        android:id="@+id/btn"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="開始"/>

</RelativeLayout>

MainActivity.java

public class MainActivity extends Activity {

    private Button btn;
    private BiaoPanView myView4;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
//      setContentView(new TextView(this));
        btn = (Button) findViewById(R.id.btn);
        myView4 = (BiaoPanView) findViewById(R.id.myview);
        btn.setOnClickListener(new OnClickListener() {

            public void onClick(View v) {
                if (!myView4.isStart()) {
                    myView4.startDraw();
                    myView4.invalidate();
                    btn.setText("停止");
                } else {
                    myView4.stopDraw();
                    btn.setText("開始");
                }
            }
        });
    }
}
