分享基于蓝牙4.2模块的智能蓝牙心率监测仪设计思路

2018-03-28 11:07  天工测控  阅读(783)  评论(0)    收藏  举报

今天带来一套蓝牙4.2模块应用在智能蓝牙心率监测仪设计思路的案例。



一、蓝牙心率检测仪涉及到的主要硬件组成:

硬件结构包括信号采集、蓝牙4..2模块做无线数据传输、数据显示部分电池供电和管理、超低功耗三轴加速度计等。

(1)LED显示屏:显示计算得到心率数值

(2)聚合物锂电池组:给系统供电,包括蓝牙模块、3轴加速度计、LED显示屏、心率传感器等

(3)心率传感器:主要负责心率信号的采集

(4)超低功耗三轴加速度计:系统误差补偿

(5)蓝牙4.2模块,这个案例找的skylab的SKB369(选蓝牙4.2模块是因为它比蓝牙4.0模块传输速度更快,且功耗更低一些)

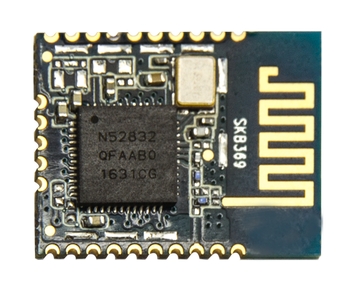

本案例使用的是SKB369蓝牙串口模块,基于nRF52832蓝牙芯片。

下面这些是该模块的基本介绍:

蓝牙版本:基于ble低功耗蓝牙4.2研发,支持蓝牙5.0(固件升级)

芯片: Nodic nRF52832

数据传输速率:1Mbps

天线:PCB板载天线

尺寸:17.4*13.7*1.9mm

传输距离:100

工作电压:2.4-3.6V

工作温度:-40~85℃

接口丰富:提供灵活的硬件接口,支持GPIO、IICSPI、UART、ADC等接口,使蓝牙模块的应用更加灵活!

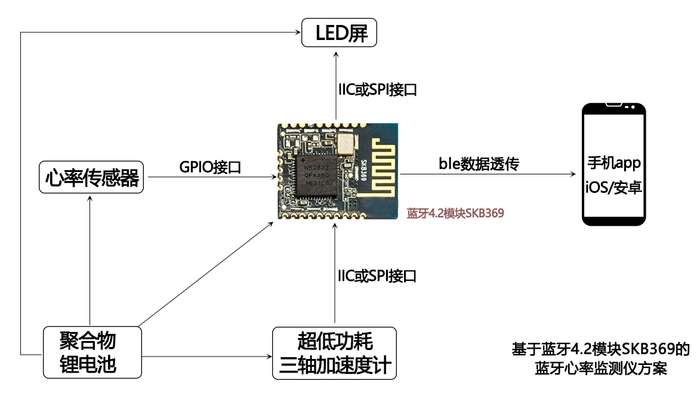

二、基于蓝牙4.2模块智能蓝牙心率监测仪应用框架:



方案中使用心率传感器实时采集心率信息,将采集到的心率数据传输给蓝牙模块SKB369主控MCU,MCU计算得到心率值一方面可以把心率值通过对应接口显示到LED屏上;另一方面也可以把心率数据通过SKB369透传手机app,手机app负责接收和分析接收到的心率数据,从而实现在手机端实时监控心率的数值。

由于这套蓝牙心率监测仪系统体积小巧,可以做成可穿戴设备佩戴在身上实现随时随地监测。考虑到采集的信号易受人体运动干扰影响引起误差,设计中加入3轴加速度计获取运动伪影噪声,以便后续进一步处理



三、本蓝牙心率监测仪设计思路的优势:

此设计思路将蓝牙4.2模块的实时传输、自动检测和实时反馈功能很好的应用在心率检测中,具有以下优点:

1)测量准确,实时性非常好

2)体积小巧,功耗低

3)成本低廉,可做成可穿戴设备

本智能蓝牙心率监测仪比较适合日常家用,或做成可穿戴式心率检测设备。

今天的分享就这样了……
