SDN第三次上机作业
1、基本要求
搭建下图所示拓扑,完成相关 IP 配置,并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据包。

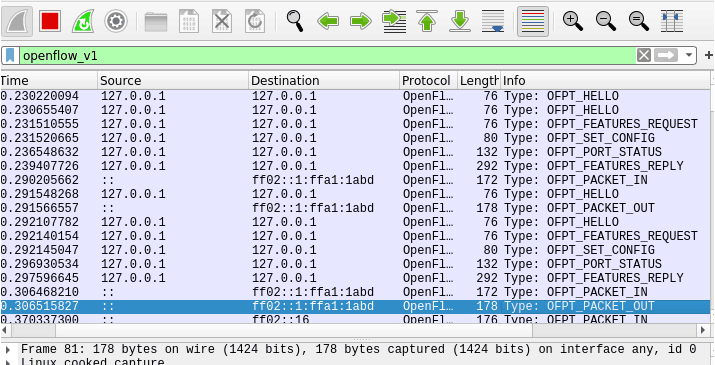

2、查看抓包结果,分析OpenFlow协议中交换机与控制器的消息交互过程,画出相关交互图或流程图。
hello
Features RequesT
Set Conig
Port_Status
Features Reply
Packet_in
Packet_out
![](https://img2020.cnblogs.com/blog/1537932/202111/1537932-20211109163138322-1533156485.png)
3、OpenFlow交换机与控制器的交互过程流程图
4、交换机与控制器建立通信时是使用TCP协议还是UDP协议?
答:使用TCP协议建立通信。
实验总结:
本次实验较为简单,大多数是截图,要求使用命令指示行的部分较少,照着PPT上操作就行;主要是针对wireshark的运用。本次实验主要是对控制器和交换机协议报文的交互进行一个掌握和了解和学习能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包和wireshark的一些基础功能的运用;能让自己更好的了解SDN的内容。
