如果自己来做一个UI框架,我们会首先关注哪些方面?我想UI框架主要处理的一定包括两个主要层次的内容,一个是数据展现,另一个就是数据操作,所以UI框架必须能够接收各种不同的数据并通过UI界面展现出来,然后可以通过控件行为来操作这些数据,也就是UI框架的数据(Data)和行为(Behavior)。

  本篇从总体上讲解一下WPF如何处理和操作Data,看完之后大家应该对WPF框架如何把数据转变为展现界面有初步的认识,这也是WPF的核心设计之一。

  数据(Data)

  以前的UI框架的控件对控件数据类型都有规定,按钮上显示的是文本或者加上一个图片,下拉框显示的都是字符串或者带上一个object类型属性的作为保存对象引用用。而WPF则不同,它缺省的数据类型为object,这就允许控件能够操作任意类型的数据,这也是它灵活和强大的地方之一。

  数据类型

  ·原始数据:字符串、布尔、整形等
  ·列表数据:数组、列表等,集合中的内容可以是相同类型或者不同类型的数据
  ·层级数据:树、列表的列表或者图等,具有层级关系的数据
  ·组合数据:包含以上多种数据的数据,如用户联系方式包括电话、地址1、地址2、手机号等

  但是如果是object类型,那WPF如何知道具体该如何显示这些数据呢?这就要通过Templates、Presenters、Binding and Converters、Layout和Styles了。

  模板(Templates)

  ·控件模板(control template):控件模板定义一个控件的外观,这个控件主要和UI相关,一般也不和Data有关。每个控件都有个一个缺省的控件模板。



Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

<ControlTemplate x:Key=”buttonTemplate”>
  <Grid>
    <Ellipse Width=”100” Height=”100”>
      <Ellipse.Fill>
        <LinearGradientBrush StartPoint=”0,0” EndPoint=”0,1”>
        <GradientStop Offset=”0” Color=”Blue”/>
        <GradientStop Offset=”1” Color=”Red”/>
        </LinearGradientBrush>
      </Ellipse.Fill>
    </Ellipse>
    <Ellipse Width=”80” Height=”80”>
      <Ellipse.Fill>
        <LinearGradientBrush StartPoint=”0,0” EndPoint=”0,1”>
          <GradientStop Offset=”0” Color=”White”/>
          <GradientStop Offset=”1” Color=”Transparent”/>
          </LinearGradientBrush>
      </Ellipse.Fill>
    </Ellipse>
  </Grid>
</ControlTemplate>

  ·数据模板(data template):数据模板负责定制任何一个.Net对象的外观,这对于非UIElement控件非常重要,非UIElement控件的默认模板仅仅是一个TextBlock,其中包含了一个由ToString方法反会的字符串。



Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

<ListBox x:Name=”pictureBox” ItemsSource=”{Binding Source={StaticResource photos}}” …>
  <ListBox.ItemTemplate>
    <DataTemplate>
      <Image Source=”placeholder.jpg” Height=”35”/>
    </DataTemplate>
  </ListBox.ItemTemplate>
  …
</ListBox>

  大家可以通过工具ShowMeTheTemplate 来查看一下现有控件的默认模板。

wordend 相关阅读:

  • WPF中控件与控件值的绑定
  • WPF中使用XmlDataProvider做控件绑定
  • 为WPF中DropShadowBitmapEffect提供轻量级的替代品

  内容控件(Presenters)

  通过Templates讲解,我们现在知道控件模板定义控件外观,数据模板定义特定的数据如何显示,那么现在如何将定义的数据显示在控件外观上显示呢?那就需要content presenter了。每个控件都有一个默认的ContentPresenter用于显示Content内容,我们称这种控件为内容控件,ContentPresenter负责将ContentControl的Content属性显示出来,如以下代码示例:



Code highlighting produced by Actipro CodeHighlighter (freeware)
http://www.CodeHighlighter.com/

    <Grid>
        <Grid.Resources>
            <Style TargetType="Label">
                <Setter Property="Template">
                    <Setter.Value>
                        <ControlTemplate TargetType="Label">
                            <Grid>
                                <Ellipse Margin="34,45,44,117" Fill="{TemplateBinding Background}"/>
                                <ContentPresenter Content = {TemplateBinding Content}" HorizontalAlignment="Center"
                            VerticalAlignment="Center"/>
                            </Grid>
                        </ControlTemplate>
                    </Setter.Value>
                </Setter>
            </Style>
        </Grid.Resources>
        <Label Background="Red" Content="hello wpf control"></Label>
    </Grid>

  绑定(Binding) 和 转换(Converters)

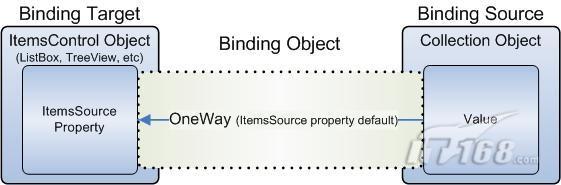

  数据模板描述了数据显示的外观,我们如何使得这些外观和数据关联起来呢?这就是数据绑定(data binding)来做的事情。WPF的数据绑定是一个强大的功能,它允许单项和双向的绑定,当对象更改时UI会自动刷新,当UI操作后数据也可以自动更改。

  有时候数据的格式并不只是简答的显示,比如bool类型需要显示成三态,可以通过一个转换器来实现。

  Binding和Converters代码示例:网上很多这个资料,可以参考WPF Data Binding、Binding Converters

  布局(Layout)

  经过前面的步骤,模板已经定义了,数据也有了,转换器和绑定也触发了,内容显示也生成了,剩下最后一步就是布局(layout)。布局系统将确定前面生产的所有UI控件的大小和位置。在WPF中panel以及其继承类负责提供layout功能。布局是一种递归的分两个步骤进行的过程,第一步叫做检测(measuer),第二步叫做排列(arrange)。

  ·检测:面板询问其子元素到底需要多少空间,这里假设有足够的控件。面板会重载FrameworkElement的MeasureOverride方法来实现这一步。

  ·排列:在检测步骤完成后,就该排列元素了。面板会告诉子元素它们将放在哪里,它们有多少空间可以用。面板会重载FramworkElement的ArrangeOverride方法来实现这一步骤。

wordend 相关阅读:

  • WPF中控件与控件值的绑定
  • WPF中使用XmlDataProvider做控件绑定
  • 为WPF中DropShadowBitmapEffect提供轻量级的替代品

  样式(Style)

  样式是一种简单的机制,通过它可以把属性值和用户界面元素分类开来,有点类似CSS与HTML的关系

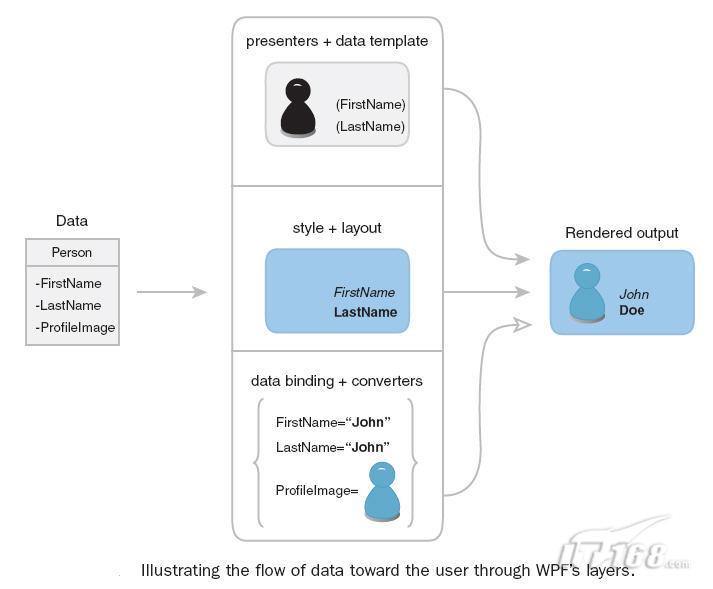

  以上内容可以表达为下图:Person数据经过控件模板、数据模板以及样式和布局,再加上数据绑定就可以展现数据了。

  行为(Behavior)

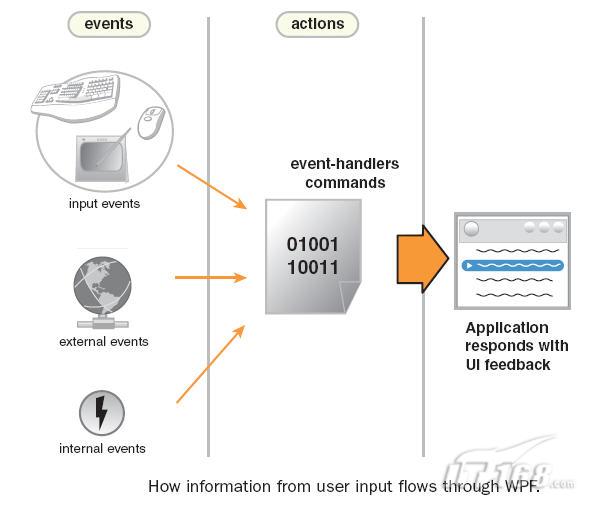

  把数据显示出来只是做了一半工作,还有一半就是提供用户方式与UI进行交互。下图说明了输入操作示意图:
