LVS+Keepalived 高可用群集

2.1VRRP （虚拟路由冗余协议）
4.1 配置负载调度器（主：192.168.59.103）
4.2 配置负载调度器（备：192.168.59.118）
4.3 配置节点服务器 web1（192.168.59.108）
4.4 配置节点服务器 web2（192.168.59.102）
4.5 测试

阅读目录

1）当前使用的为主DR服务器
2) 断开主DR服务器的Keepalived测试
3）在客户段测试

一、Keepalived工具介绍

专为LVS和HA设计的一款健康检查工具

支持故障自动切换(Failover)
支持节点健康状态检查(Health Checking)
官方网站: http://www.keepalived.orgl

二、Keepalived实现原理剖析

Keepalived采用VRRP热备份协议实现Linux服务器的多机热备功能

回到顶部

2.1VRRP （虚拟路由冗余协议）

是针对路由器的一种备份解决方案
由多台路由器组成一个热备组，通过共用的虚拟IP地址对外提供服务
每个热备组内同时只有一台主路由器提供服务，其他路由器处于冗余状态
若当前在线的路由器失效，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务

三、Keepalived案例讲解

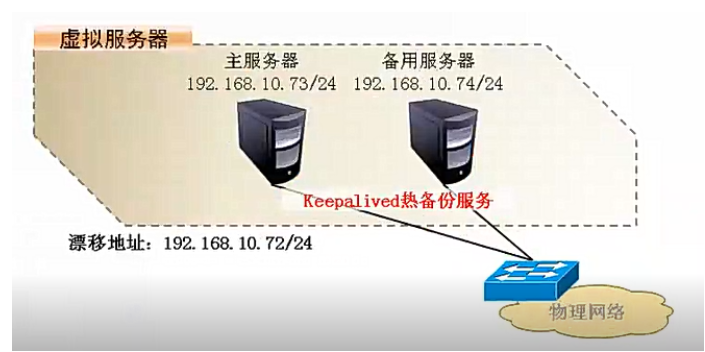

Keepalived可实现多机热备,每个热备组可有多台服务器
双机热备的故障切换是由虚拟P地址的漂移来实现,适用于各种应用服务器
Keepalived配置目录位于/etc/keepalived/
配置Keepalived master服务器
- keepalived.conf是主配置文件
  1. global_defs {...}区段指定全局参数
  2. vrrp_instance 实例名称{...}区段指定VRRP热备参数
  3. 注释文字以"∵"符号开头
  4. 目录samples，提供了许多配置样例作为参考
- 常用配置选项
  1. router_id HA_TEST_R1:本路由器(服务器)的名称、主备名称要不一样
  2. vrrp_instance Vl_1∶定义VRRP热备实例
  3. state MASTER:热备状态,MASTER表示主服务器
  4. interface ens33:承载VIP地址的物理接口
  5. virtual_router_id 1 :虚拟路由器的ID号,每个热备组保持一致
  6. priority 100:优先级,数值越大优先级越高
  7. advert_int 1:通告间隔秒数(心跳频率)
  8. auth_type PASS:认证类型
  9. auth_pass 123456:密码字串
  10. virtual_ipaddress { vip}:指定漂移地址(VIP),可以有多个

配置Keepalived slave服务器
- Keepalived备份服务器的配置与master的配置有三个选项不同
  1. router_id:设为自有名称
  2. state:设为BACKUP
  3. priority:值低于主服务器
- 其他选项与master相同

测试双机热备的效果
1. router_id:设为自有名称
2. state:设为BACKUP
3. priority:值低于主服务器

四、LVS+Keepalived 高可用群集的搭建

环境
主DR 服务器：192.168.59.103
备DR 服务器：192.168.59.118
Web 服务器1：192.168.59.108
Web 服务器2：192.168.59.102

回到顶部

4.1 配置负载调度器（主：192.168.59.103）

############################ 配置Keepalived master服务器 #################################

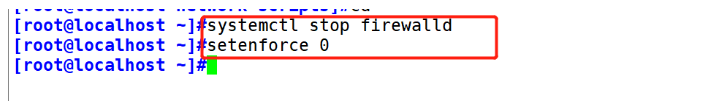

1. #关闭防火墙
systemctl stop firewalld.service
setenforce 0

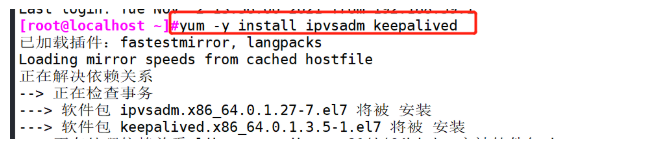

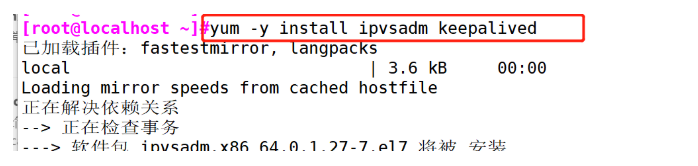

2. #安装服务
yum -y install ipvsadm keepalived
3. #修改配置文件keeplived.conf
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf
......
global_defs { #定义全局参数

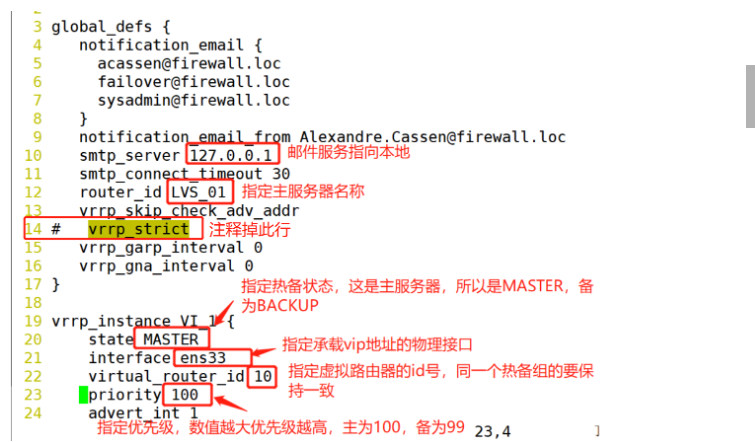

--10行--修改，邮件服务指向本地
smtp_server 127.0.0.1

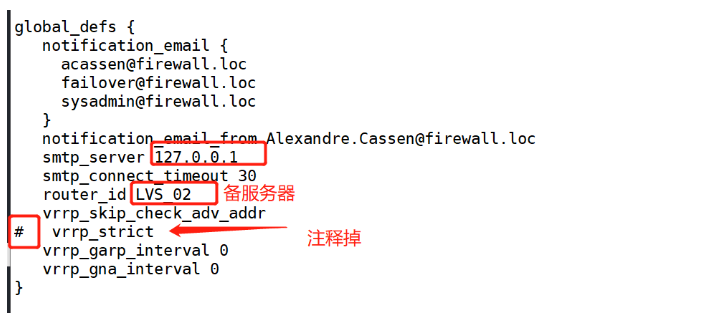

--12行--修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02
router_id LVS_01
}

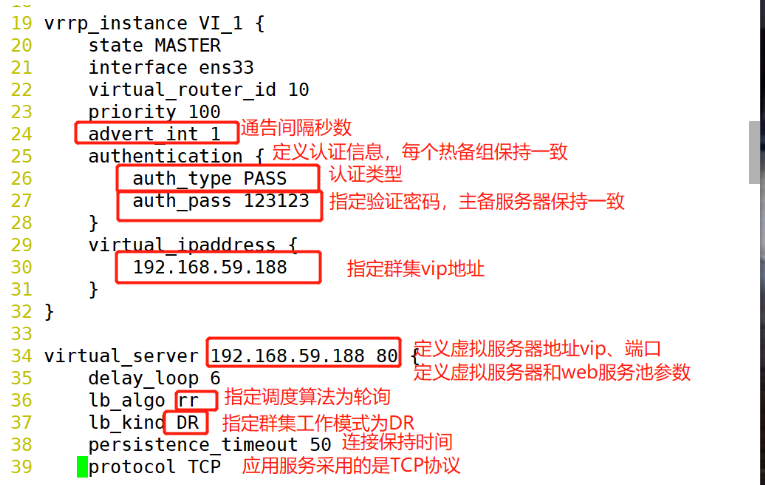

vrrp_instance VI_1 { #定义VRRP热备实例参数
--20行--修改，指定热备状态，主为MASTER，备为BACKUP
state MASTER
--21行--修改，指定承载vip地址的物理接口
interface ens33
--22行--修改，指定虚拟路由器的ID号，每个热备组保持一致
virtual_router_id 10
--23行--修改，指定优先级，数值越大优先级越高，主为100，备为99
priority 100
advert_int 1 #通告间隔秒数(心跳频率)
authentication { #定义认证信息,每个热备组保持一致
auth_type PASS #认证类型
--27行--修改，指定验证密码，主备服务器保持一致
auth_pass 123123
}
virtual_ipaddress { #指定群集vip地址
192.168.59.188
}
}

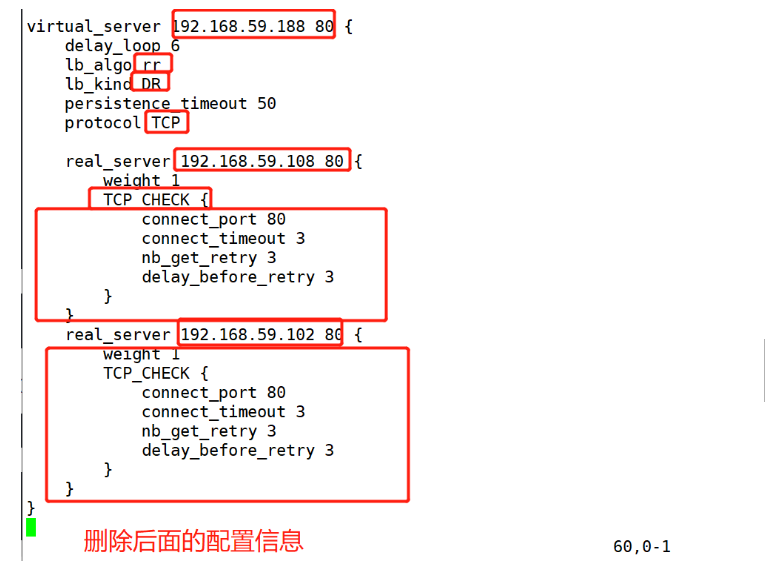

--36行--修改，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
virtual_server 192.168.59.188 80 {
delay_loop 6 #健康检查的间隔时间(秒)
lb_algo rr #指定调度算法，轮询(rr)
--39行--修改，指定群集工作模式，直接路由(DR)
lb_kind DR
persistence_timeout 50 #连接保持时间(秒)
protocol TCP #应用服务采用的是 TCP协议

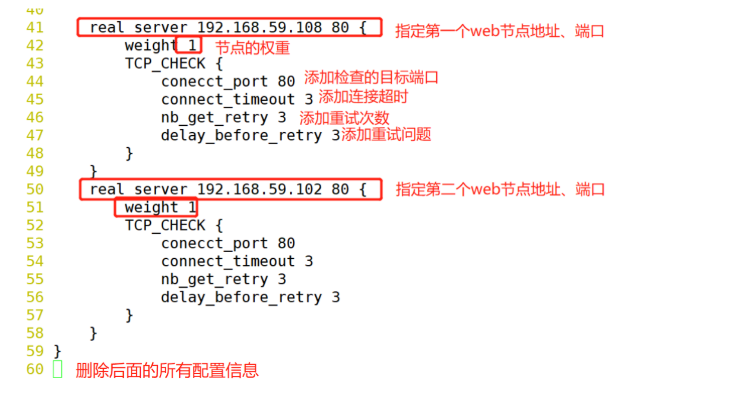

--43行--修改，指定第一个Web节点的地址、端口
real_server 192.168.59.108 80 {
weight 1 #节点的权重
--45行--删除，添加以下健康检查方式
TCP_CHECK {
connect_port 80 #添加检查的目标端口
connect_timeout 3 #添加连接超时(秒)
nb_get_retry 3 #添加重试次数
delay_before_retry 3 #添加重试间隔
}
}
real_server 192.168.59.102 80 { #添加第二个 Web节点的地址、端口
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}
##删除后面多余的配置##

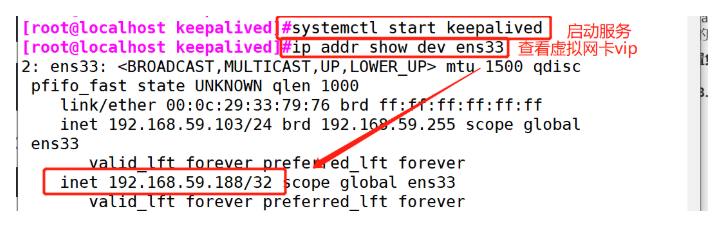

4. #启动服务、查看虚拟网卡vip
systemctl start keepalived
ip addr show dev ens33

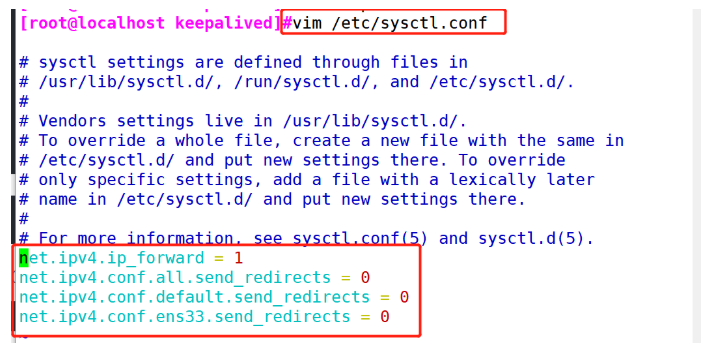

5. #调整proce响应参数，关闭Linux内核的重定向参数响应
vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

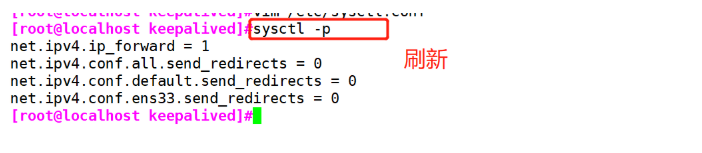

6. #刷新一下
sysctl -p
############################# 配置ipvsadm #################################
7. #配置负载分配策略，并启动服务
ipvsadm-save >/etc/sysconfig/ipvsadm
systemctl start ipvsadm.service
8.

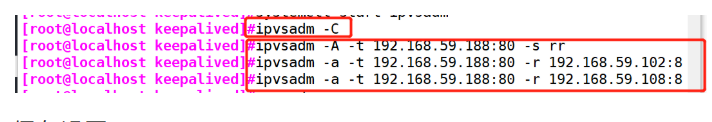

#清空ipvsadm，并做策略

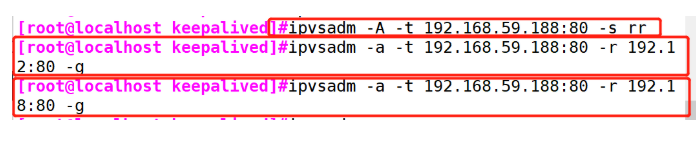

ipvsadm -C
ipvsadm -A -t 192.168.59.188:80 -s rr
ipvsadm -a -t 192.168.59.188:80 -r 192.168.59.102:80 -g
ipvsadm -a -t 192.168.59.188:80 -r 192.168.59.108:80 -g
9. #保存设置

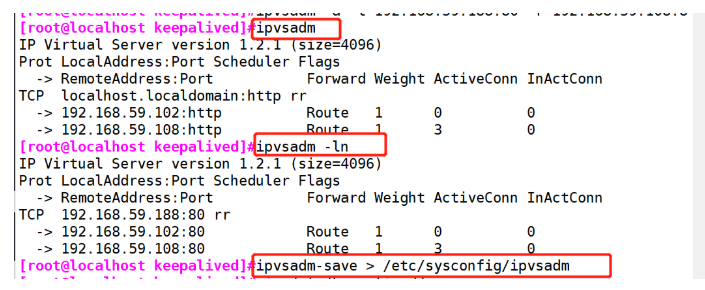

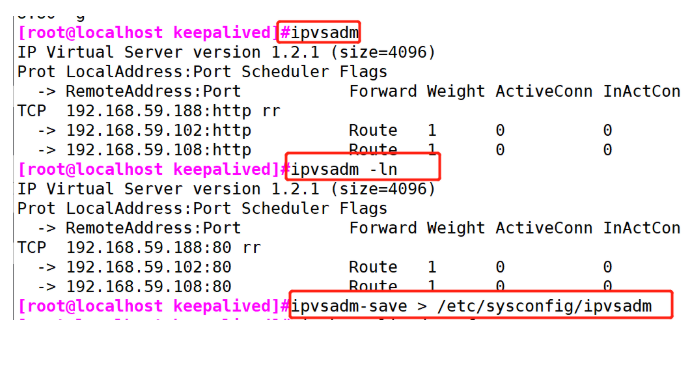

ipvsadm
ipvsadm -ln
ipvsadm-save >/etc/sysconfig/ipvsadm

关闭防火墙

安装服务

修改配置文件keeplived.conf

启动服务、查看虚拟网卡vip

调整proce响应参数，关闭Linux内核的重定向参数响应

刷新一下

配置负载分配策略，并启动服务

清空ipvsadm，并做策略

保存设置

回到顶部

4.2 配置负载调度器（备：192.168.59.118）

############################ 配置Keepalived master服务器 #################################
1. #关闭防火墙
systemctl stop firewalld.service
setenforce 0
2. #安装服务
yum -y install ipvsadm keepalived
3. #修改配置文件keeplived.conf
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf
......
global_defs { #定义全局参数
--10行--修改，邮件服务指向本地
smtp_server 127.0.0.1
--12行--修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02
router_id LVS_01
}
vrrp_instance VI_1 { #定义VRRP热备实例参数
--20行--修改，指定热备状态，主为MASTER，备为BACKUP
state BACKUP
--21行--修改，指定承载vip地址的物理接口
interface ens33
--22行--修改，指定虚拟路由器的ID号，每个热备组保持一致
virtual_router_id 10
--23行--修改，指定优先级，数值越大优先级越高，主为100，备为99
priority 99
advert_int 1 #通告间隔秒数(心跳频率)
authentication { #定义认证信息,每个热备组保持一致
auth_type PASS #认证类型
--27行--修改，指定验证密码，主备服务器保持一致
auth_pass 123123
}
virtual_ipaddress { #指定群集vip地址
192.168.59.188
}
}
--36行--修改，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
virtual_server 192.168.59.188 80 {
delay_loop 6 #健康检查的间隔时间(秒)
lb_algo rr #指定调度算法，轮询(rr)
--39行--修改，指定群集工作模式，直接路由(DR)
lb_kind DR
persistence_timeout 50 #连接保持时间(秒)
protocol TCP #应用服务采用的是 TCP协议
--43行--修改，指定第一个Web节点的地址、端口
real_server 192.168.59.108 80 {
weight 1 #节点的权重
--45行--删除，添加以下健康检查方式
TCP_CHECK {
connect_port 80 #添加检查的目标端口
connect_timeout 3 #添加连接超时(秒)
nb_get_retry 3 #添加重试次数
delay_before_retry 3 #添加重试间隔
}
}
real_server 192.168.59.102 80 { #添加第二个 Web节点的地址、端口
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}
##删除后面多余的配置##
4. #启动服务、查看虚拟网卡vip
systemctl start keepalived
ip addr show dev ens33

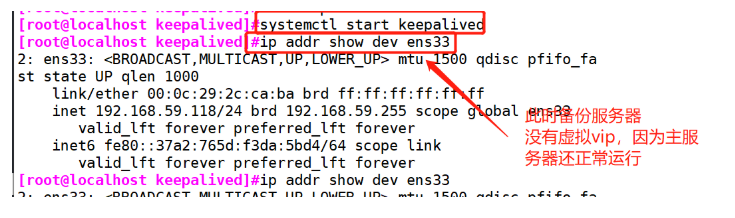

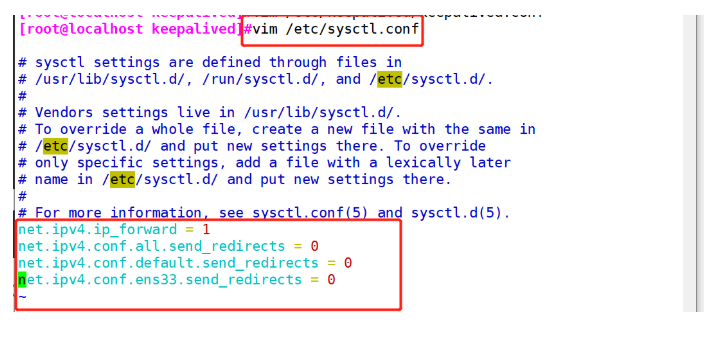

5. #调整proce响应参数，关闭Linux内核的重定向参数响应
