UML类图
UML类图

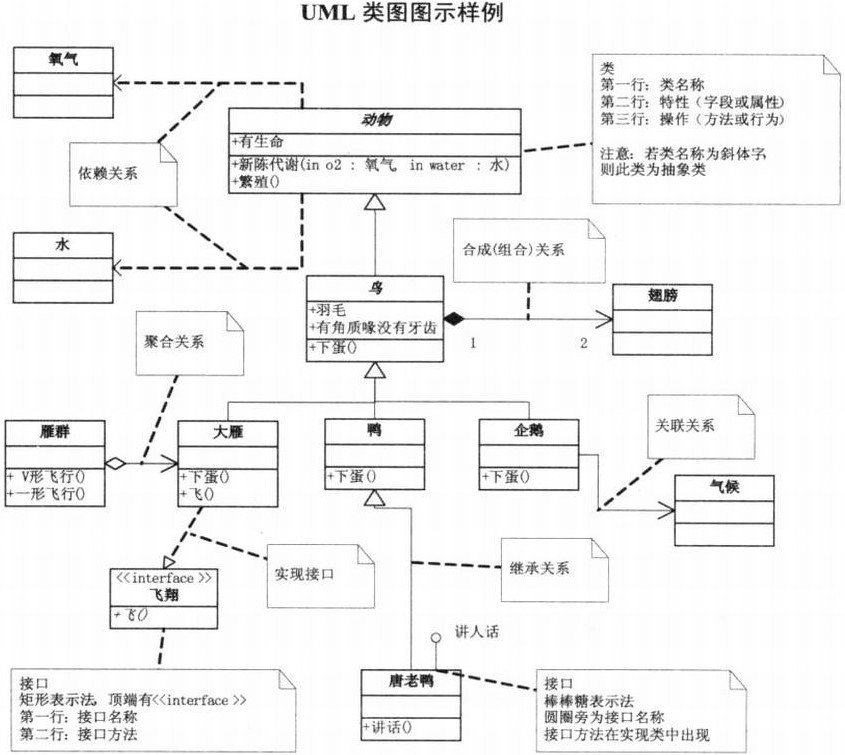

类图（例如：动物）：类（class）用矩形框表示，类图分三层，第一层是类名，如果是抽象类，则用斜体显示；第二层是类的特性，通常是字段和属性；第三层是类的操作，通常是方法或行为。前置符号：+表示public；-表示private；#表示protected。

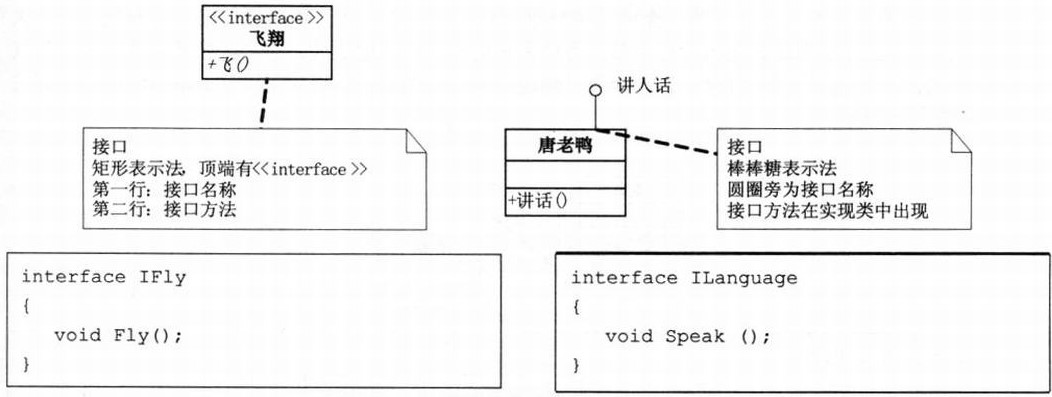

接口图（例如：飞翔）：接口（interface）用矩形框表示，接口图分两层，第一层是接口名，顶端有<
继承关系：用空心三角形 + 实线表示；
实现接口：用空心三角形 + 虚线表示；
关联（association）关系：一个类“知道”另一个类（如引用另一个类对象作为成员），用实线箭头表示；

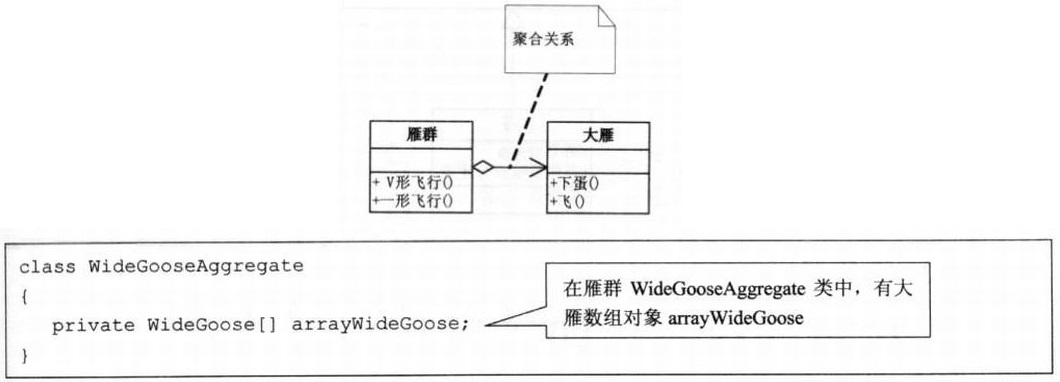

聚合（aggregation）关系：表示一种弱的“拥有”关系，A对象可以包含B对象，但B对象不是A对象的一部分，用空心菱形 + 实线箭头表示；

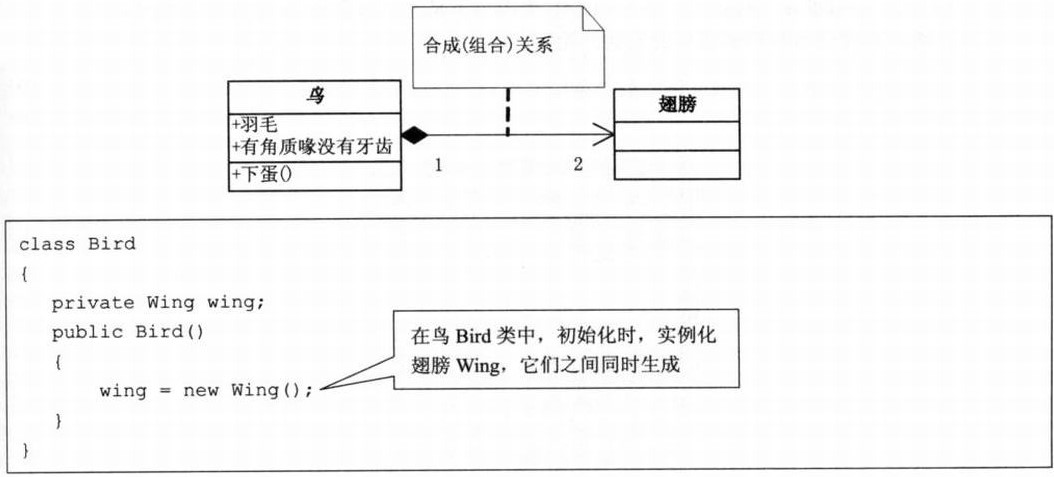

合成（组合，composition）关系：是一种强的“拥有”关系，体现严格的部分和整体的关系，部分和整体的生命周期相同，用实心菱形 + 实线箭头表示；合成关系连线两端的数字称为基数，表示这一端的类可以有几个实例，如果一个类可能有无数个实例，则用“n”表示。关联关系、聚合关系也可以有基数。

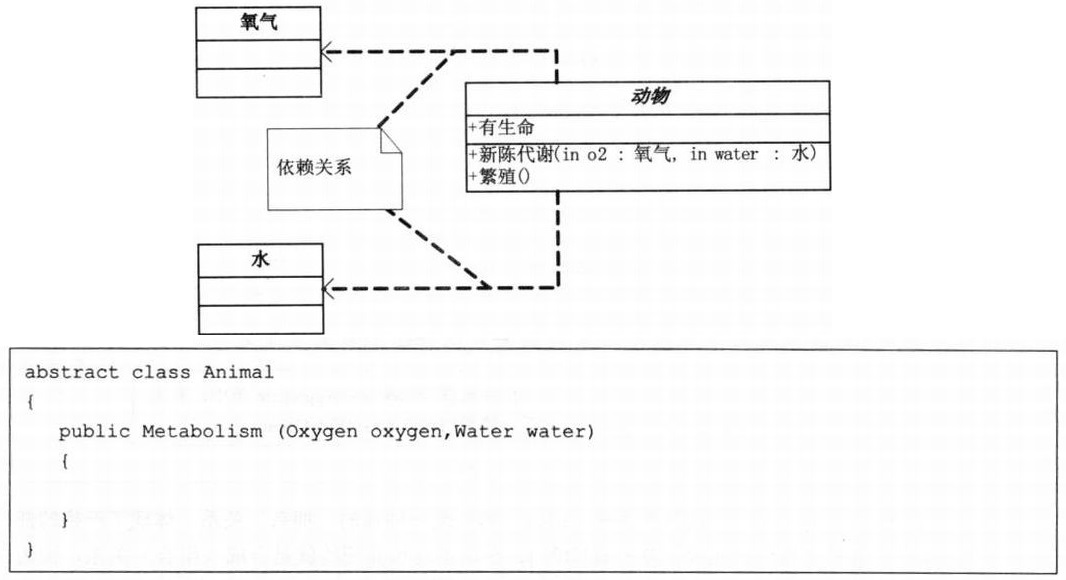

依赖（dependency）关系：用虚线箭头来表示；
