PLC模拟量滤波算法、模拟量均值滤波算法

 S7-200 SMART CPU 中值滤波算法

库介绍：

        使用软件和硬件环境：

        STEP 7-Micro/WIN SMART V2.1及以上

        S7-200 SMART固件V2.1及以上

特点：

       伴随着新版本的STEP 7-Micro/WIN SMART和S7-200 SMART CPU的发布，S7-200 SMART CPU性能越来越强大。由于受到外部环境的影响容易出现尖峰干扰，导致无法准确测量模拟量值，基于此笔者设计了这套用于对模拟量进行滤波的程序，其有效的解决了软件的局限性，具有较强的使用价值。

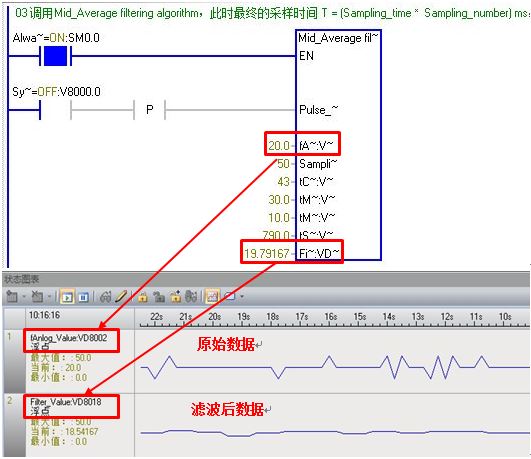

中位值平均滤波法（又称防脉冲干扰平均滤波法）
 A、方法：
        相当于"中位值滤波法"+"算术平均滤波法"
        连续采样N个数据，去掉一个最大值和一个最小值
        然后计算N-2个数据的算术平均值
        N值的选取：单次采样时间10ms时 N=30~50
 B、优点：
        融合了两种滤波法的优点
        对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差
 C、缺点：
        和算术平均滤波法一样,比较浪费RAM（目前PLC RAM容量达到8K，这个缺点可以忽略）
