stm32标准库点灯

使用标准库3.5.0版本进行点灯操作

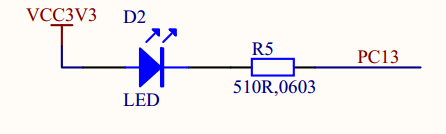

LED原理图：

 根据原理图我们得知，LED连接在PC13口，且低电平输出（0是亮，1是灭）；

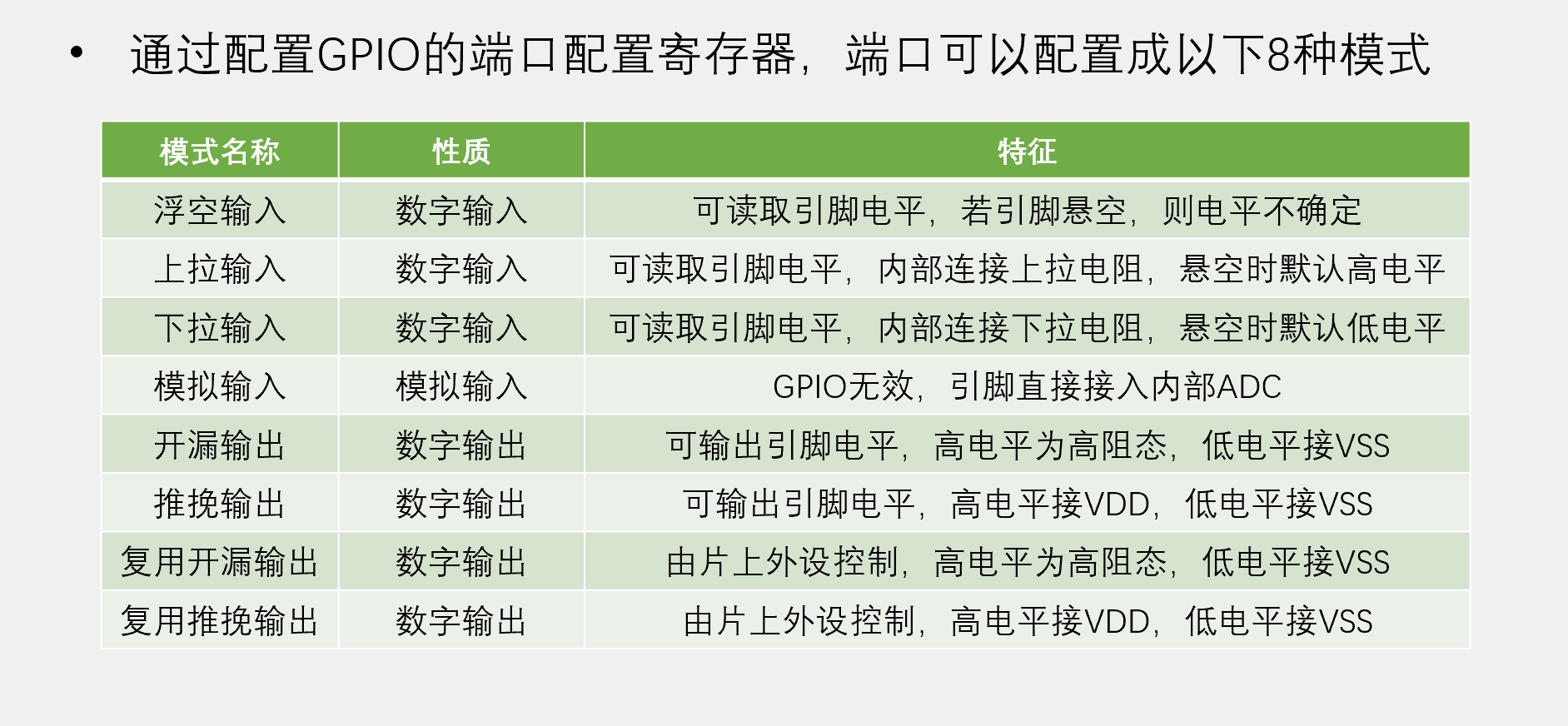

GPIO的八种工作模式（来源于江科大ppt）

 IO口采用推挽输出。

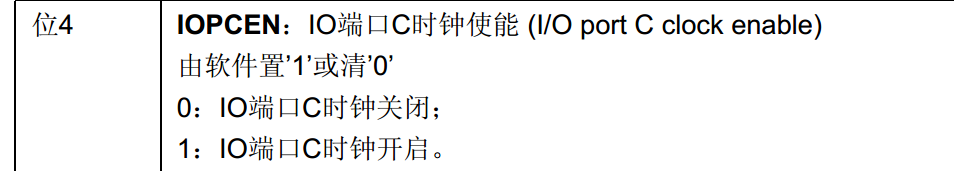

要使用芯片输出高低电平，需要一个时钟产生脉冲，则根据芯片参考手册设置控制IO口的时钟寄存器RCC_APB2ENR ，使能对应的IO口。

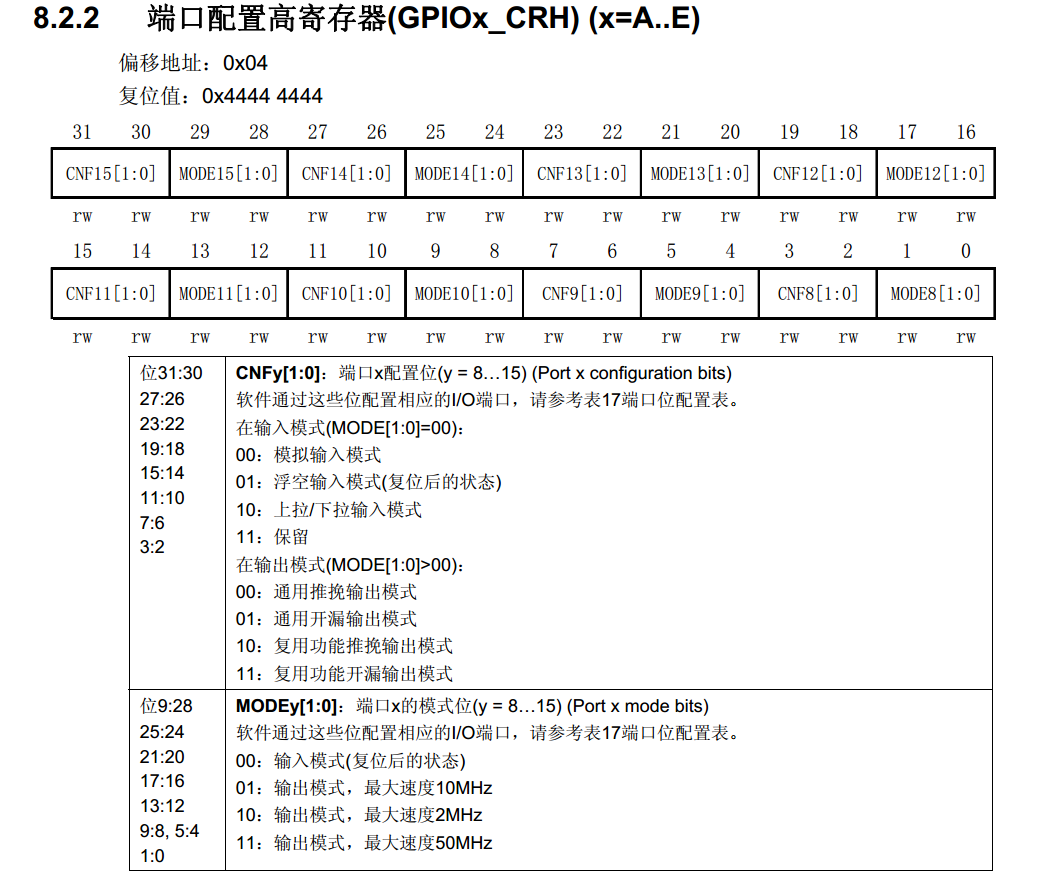

使能完时钟寄存器后，配置端口寄存器GPIOx_CRH



以下是代码实现：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main()
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE); //使能时钟寄存器
    GPIO_InitTypeDef GPIO_InitStructure;                 //创建GPIO初始化结构体
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Out_PP;     //GPIO设置为推挽输出
    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_13;         //使能LED对应的IO端口
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOC,&GPIO_InitStructure);                 //使用GPIO_Init函数完成初始化
    //GPIO_SetBits(GPIOC,GPIO_Pin_13);
    //GPIO_ResetBits(GPIOC,GPIO_Pin_13);
    while(1)
    {
        /*GPIO_SetBits(GPIOC,GPIO_Pin_13);
        Delay_ms(500);
        GPIO_ResetBits(GPIOC,GPIO_Pin_13);
        Delay_ms(500);

        GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
        Delay_ms(500);
        GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
        Delay_ms(500);
        */

        GPIO_WriteBit(GPIOC,GPIO_Pin_13,(BitAction)0);
        Delay_ms(500);
        GPIO_WriteBit(GPIOC,GPIO_Pin_13,(BitAction)1);
        Delay_ms(500);

    }
}
