PADS应用笔记：Logic画元件封装时怎么隐藏端点

问题

有时候画原理图的元件封装，有些引脚没用到或者是接地的，想要隐藏要怎么操作

方法

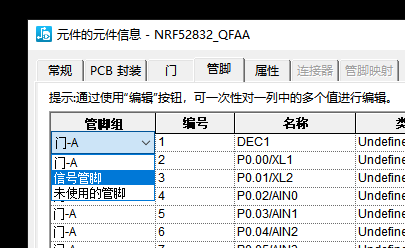

在定义引脚是将引脚组设置为未使用或者是信号线
如果是信号引脚，那么要在名称里设置好要接入的网络名

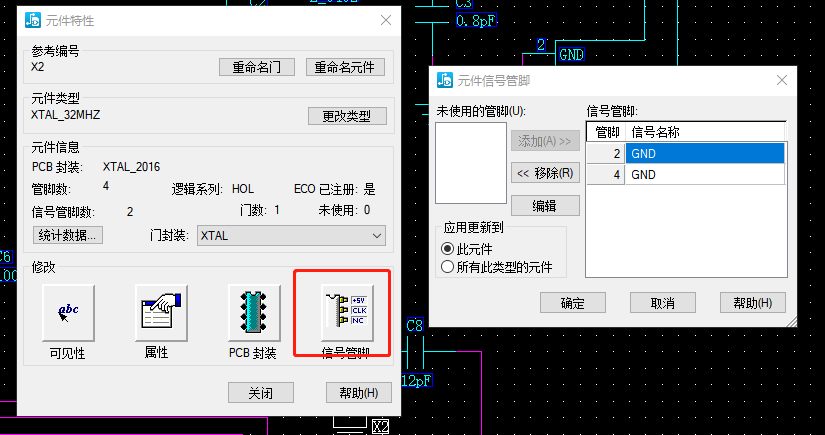

在画原理图时，要确保元件特性里设置正确好信号管脚
