PADS入门笔记（六）：Gerber与打板

前言

在上一篇中我们设计的PCB已经完成了，现在我们到了打样环节。打样前我们需要准备生产资料

Gerber

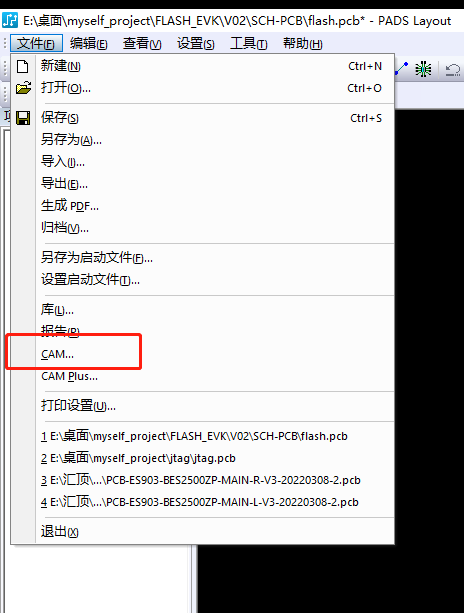

首先输入无模命令@camdocs，软件自动添加使用的层。然后在Layout界面下，点击文件->CAM

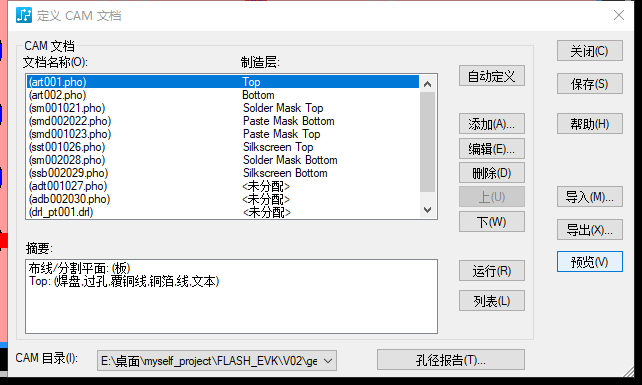

这里我们要对CAM文件进行设置一下，选中Top层文档，点击编辑

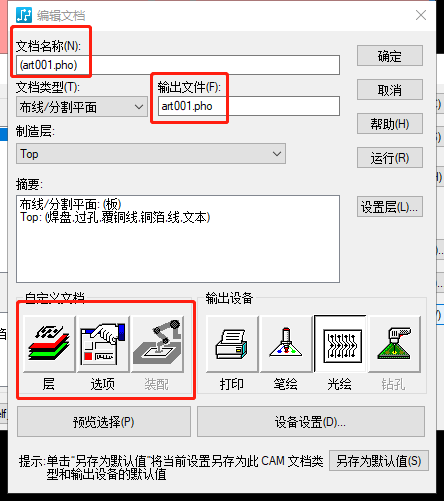

编辑文档时候可以修改下名字，pads原生的名字可读性很差，可以根据需求修改成可读性强的，比如Top层就改名叫Top

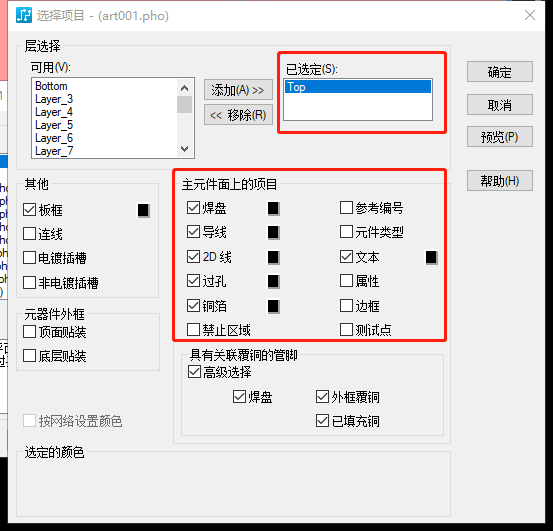

然后我们打开到自定义文档里的层设置，这里是设置你要打印的光绘图是用的哪一层，点击对应的已选定层，还可以设置要不要添加什么项目，对于Top层这里我们默认即可

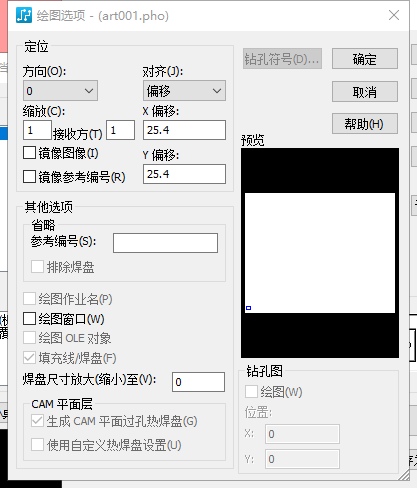

打开自定义文档的选项设置，这里是设置图纸定位或者编号的参数，对于Top层保持默认即可。

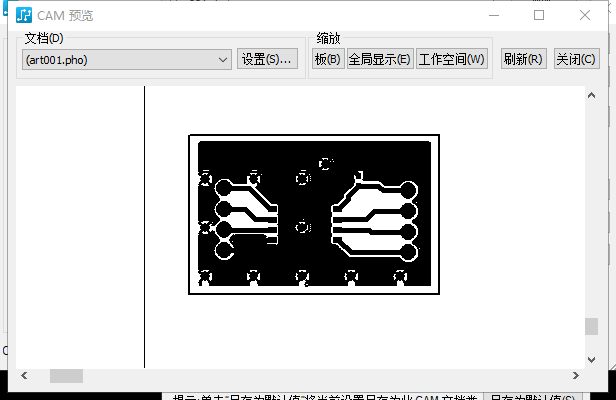

编辑完可以点击预览选择，查看设置的对不对

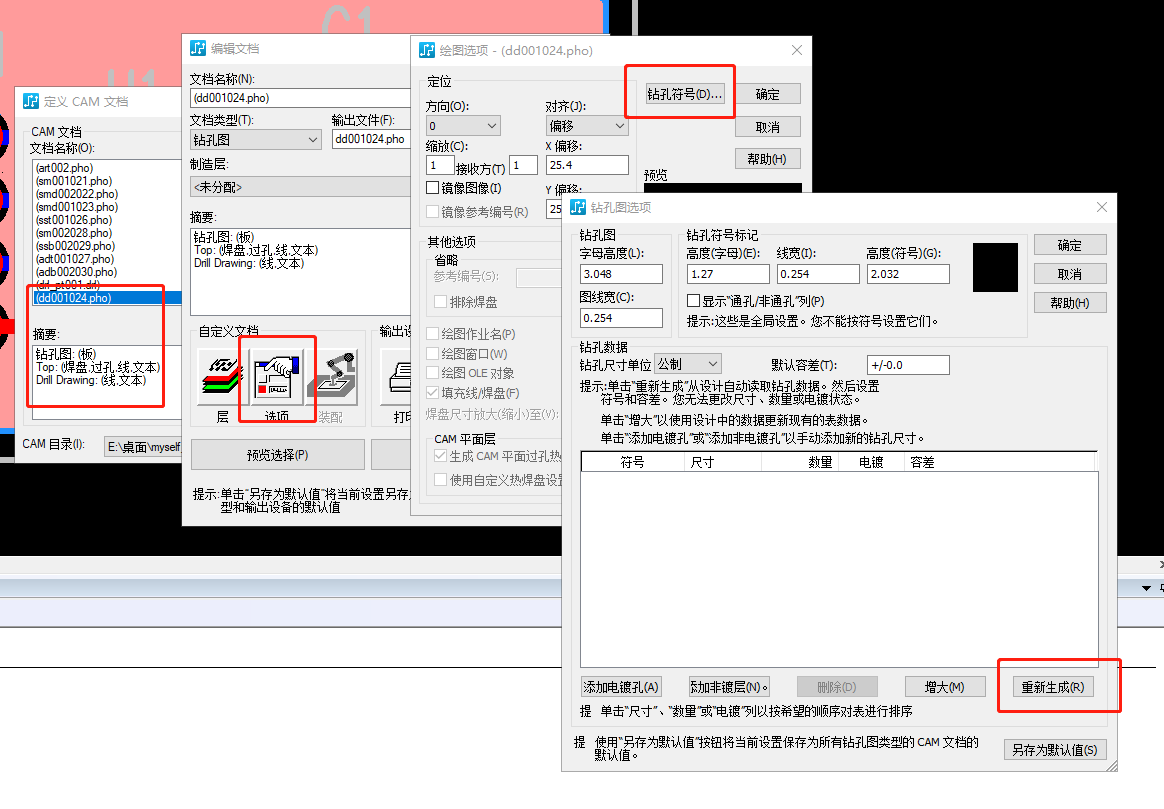

对于大部分层数，基本保持默认即可，只有钻孔层需要在绘图选项中重新生成下钻孔符号

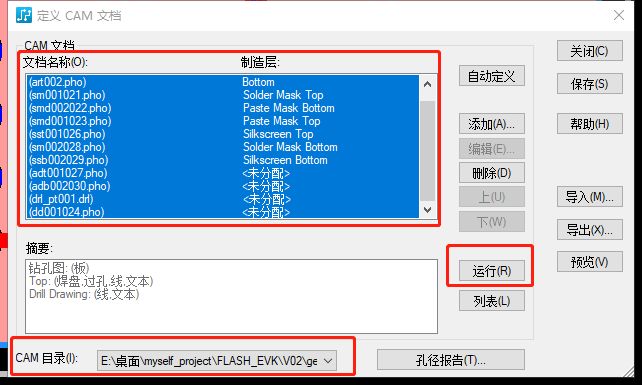

设置完后，选中所有层，直接点击运行即可，生成之前记得改下目录

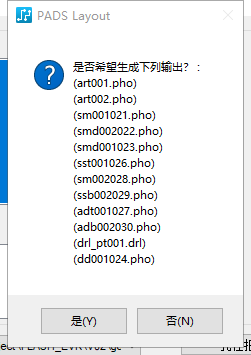

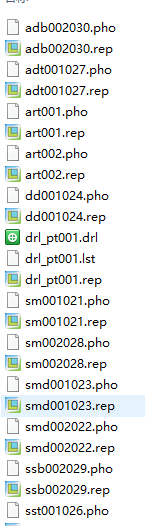

顺利生成对应文件

把Gerber文件压缩打包下，准备上传资料打板

打板

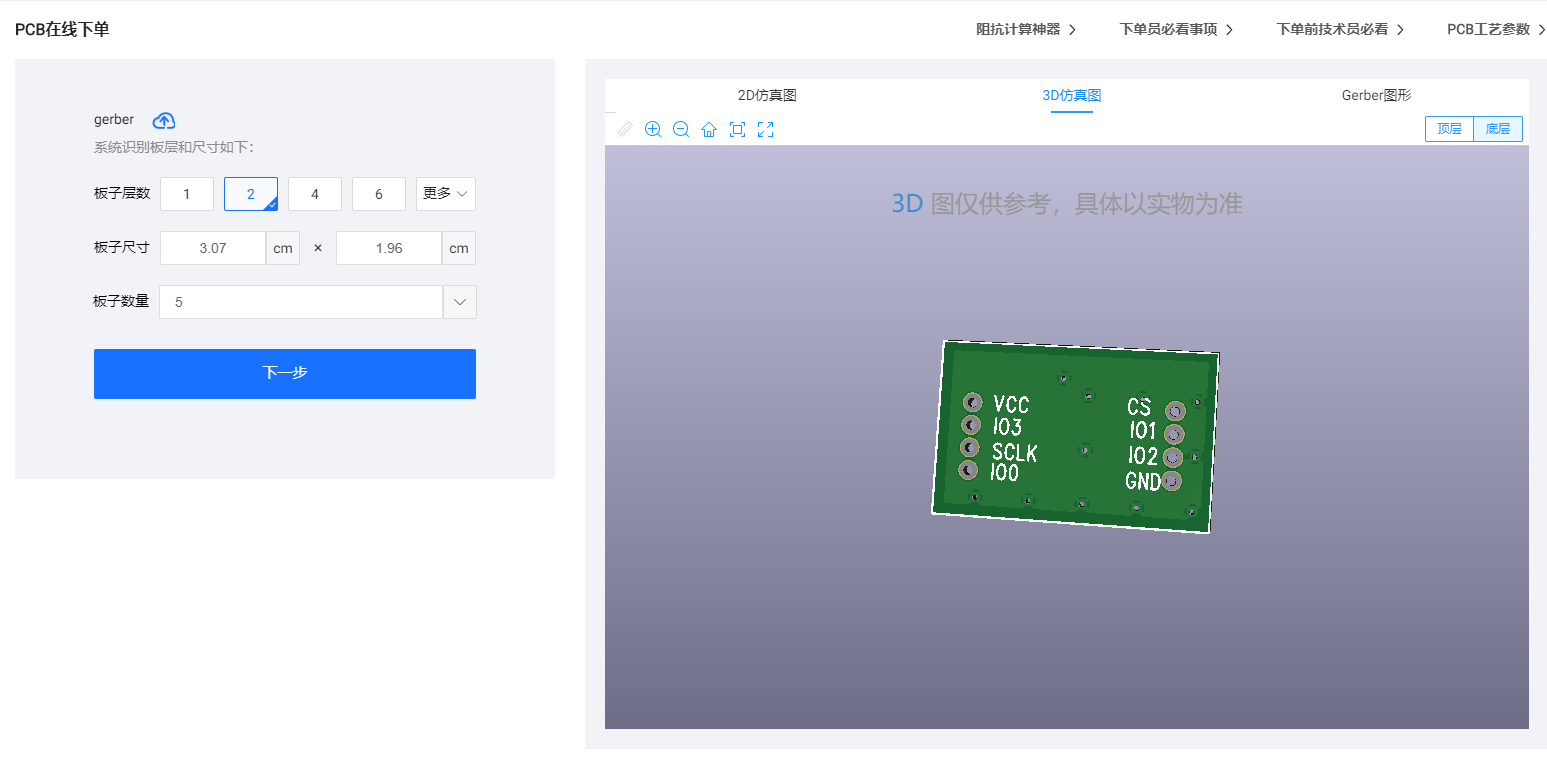

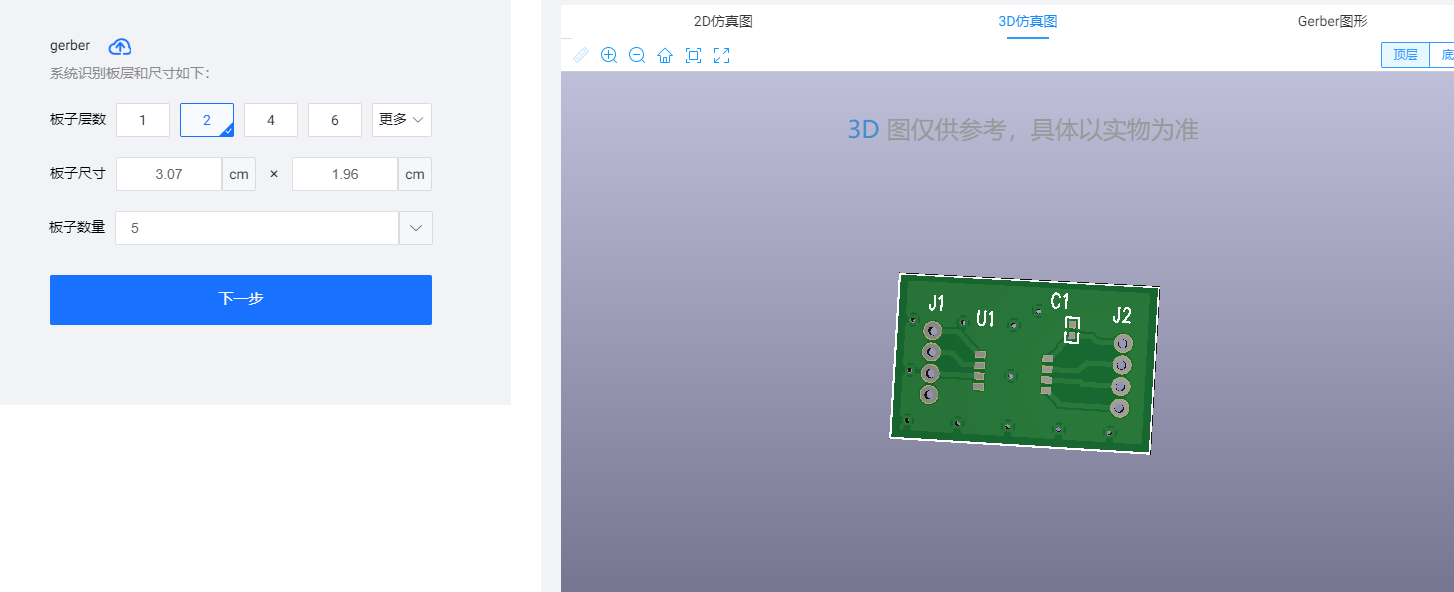

由于是实验性质项目，我们找嘉立创打几块样版即可，上传之前准备的Gerber文件压缩包，看下预览图

没什么太大问题，其他参数按如下设置即可

层数：2层

板子厚度：1.6

板材:无要求

铜厚：1盎司

阻焊颜色：绿色

阻焊覆盖：过孔盖墨

焊盘喷镀：有铅喷锡

关于这些选项的注意点，后期在开个专题展开来讲下，这里先不做过多解释

等了几天，打板回来了，效果如下：

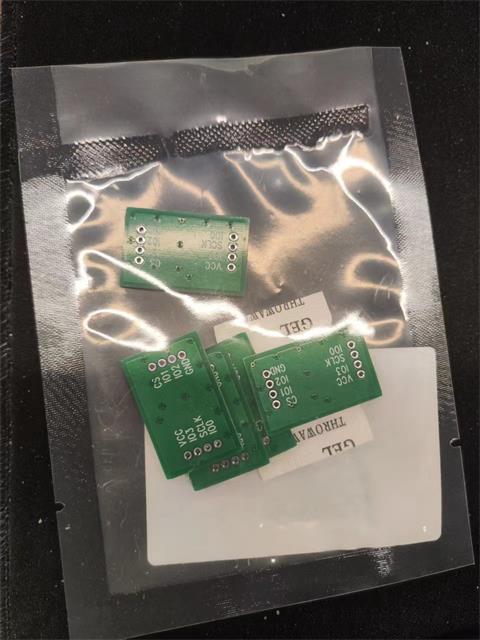

密封袋包装，放了包除湿剂

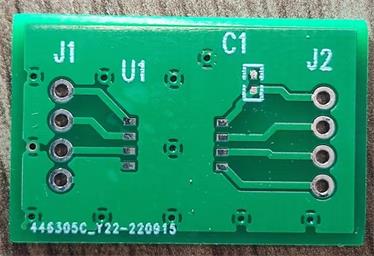

板子正面

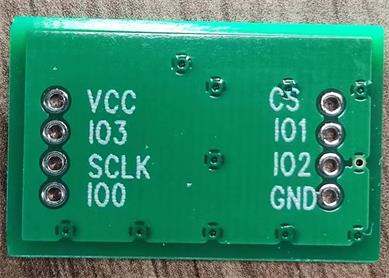

板子背面

虽然有些小瑕疵，但快板厂图快不图好也能理解。总的来说还是和Gerber设计一致的，算是打板成功了。

总结

好了，PADS入门就基本这样了，虽然有很多细节没说、有很多步骤省略了，但主要流程还是过了一遍。练手的项目比较简单，基本相当与1+1的水平，但足够大部分工作用了。对于软件学习来说我们遵循二八法则，先用两成的精力学会八成日常常用的操作来满足工作需要，剩下两成高难的操作我们日常再慢慢用八成的精力来研究。
