Adruino——红外遥控

一、红外遥控介绍

红外遥控主要由红外发射和红外接收两部分组成。

红外接收头的主要功能为集成化的一种受光元件，其内部是将光电二极管（俗称接收管）和集成IC共同封装而成，其IC设计主要以类比式控制，一般主要接收38KHz频率的红外线，而对其他频段的红外线不敏感，这样遥控器发出载波在38KHz频率的信号，红外接收头可以接收遥控器发送过来的信号，从而构成通信。

二、实验器材

1.esp8266 主控（其它arduino板也是可以的）
2.USB数据线

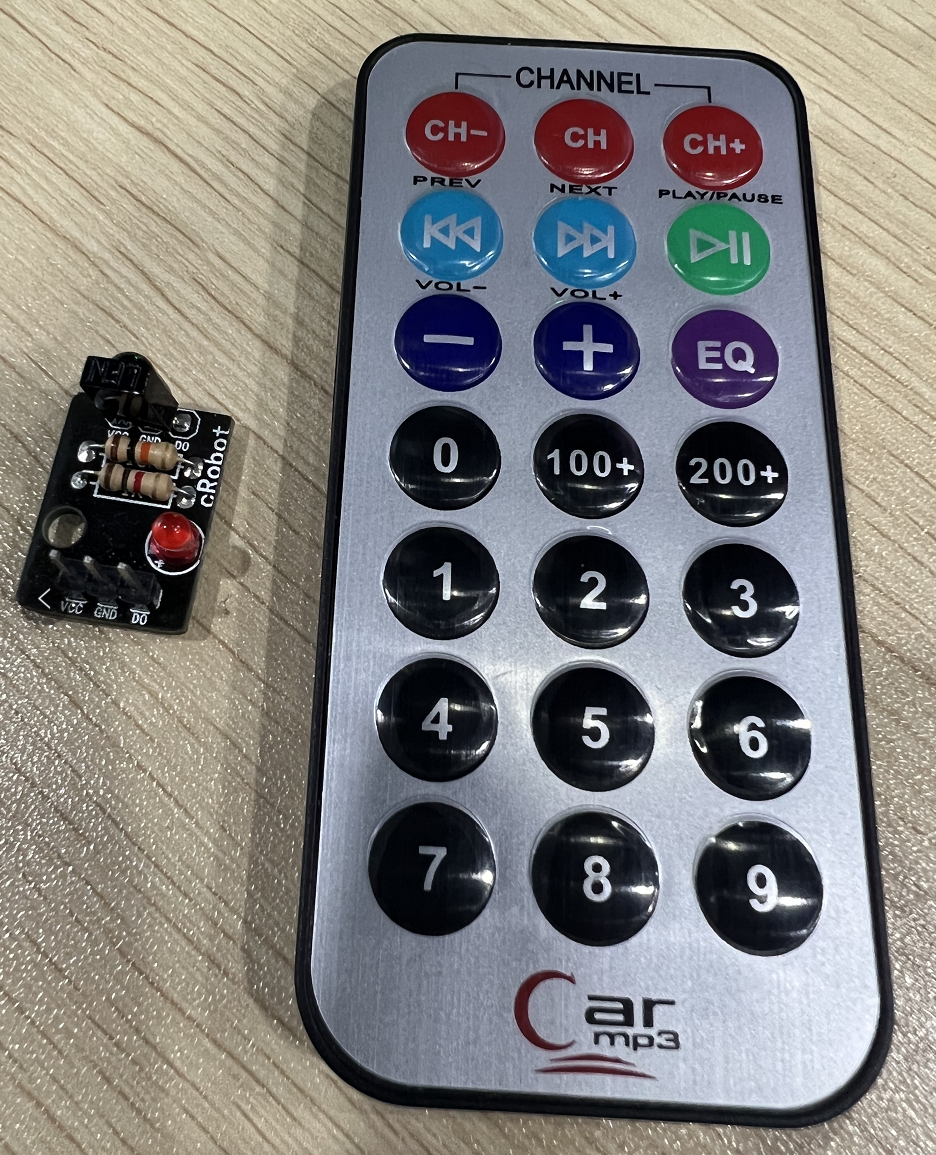

3.红外遥控
4.红外接收模块
5.LED灯

三、根据自己实际电路图搭建电路

红外接收模块--------------------------------esp8266主控--------------------------------------LED灯

VCC 3V

GND GND

DO D6

GND GND

D2 G

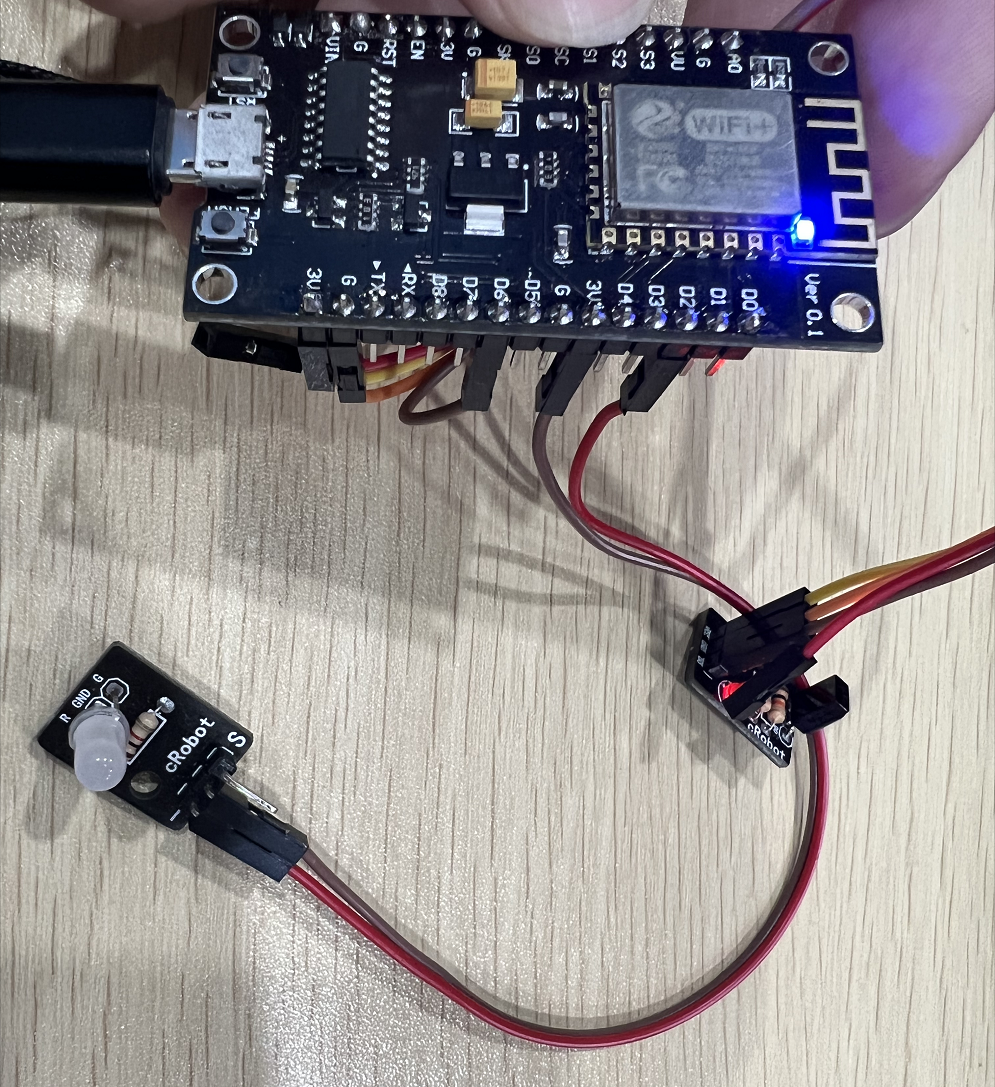

实物图如下：

四、操作部分

不会配置arduino看我上一篇文章

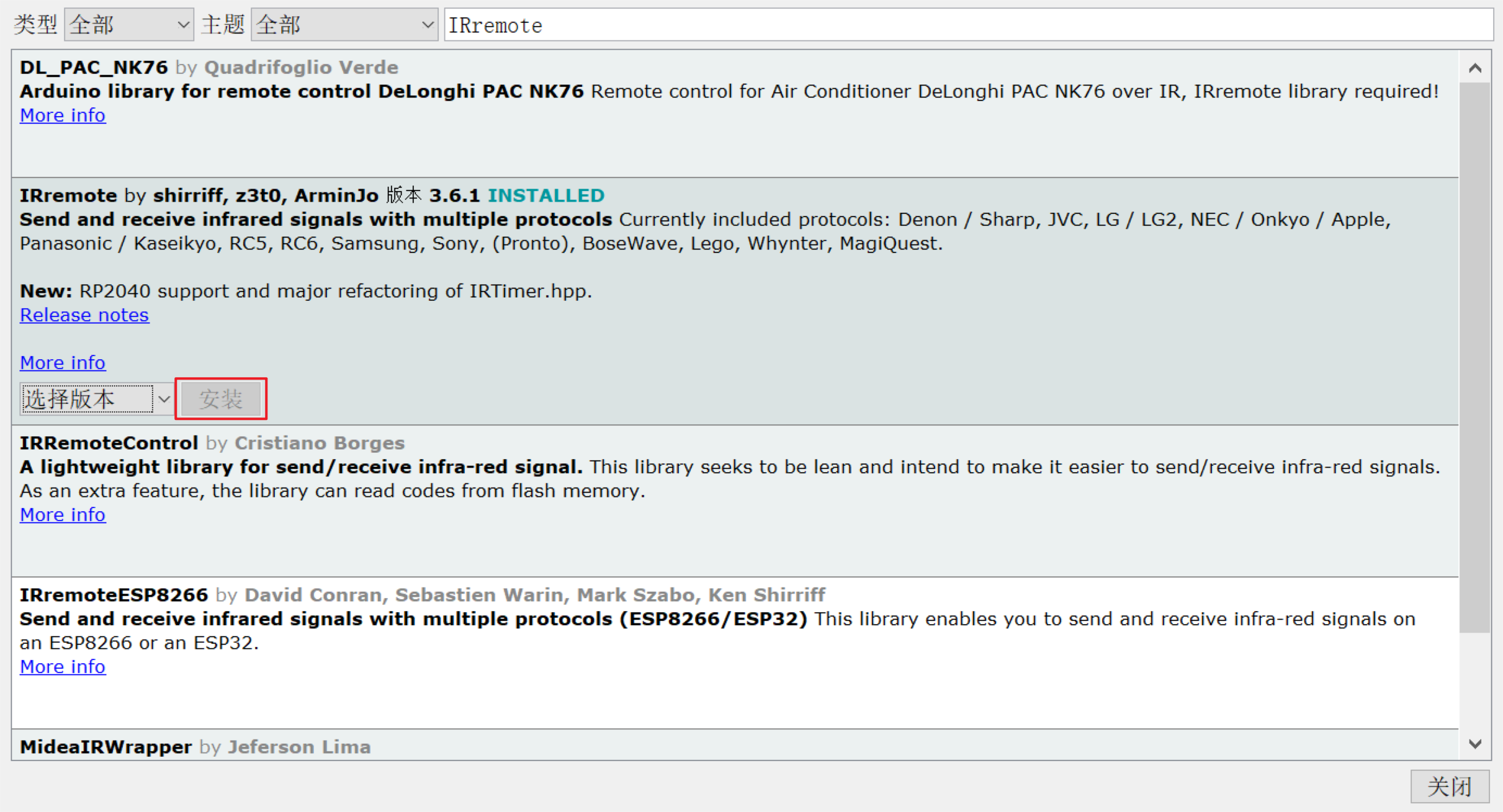

选择一个新版本安装即可，我这里已经安装过了。

连接开发板，设置好对应端口号和开发板类型，进行程序下载。

#include <IRremote.h>

IRrecv irrecv(D6);
decode_results results;     //定义接收按键编码


void setup() {
  Serial.begin(9600);   // 启动串口通讯
  irrecv.enableIRIn();

  pinMode(D2,OUTPUT);
}

void loop() {
  //红外遥控
  if(irrecv.decode(&results)){    //当接收到信号时
      Serial.println(results.value,HEX);  //打印遥控按键编码
      if(results.value == 0xFFE01F)
      {
          digitalWrite(D2, LOW);
        }else if(results.value == 0xFFA857)
        {
            digitalWrite(D2, HIGH);
          }
      irrecv.resume();
    }
    delay(100);

}
