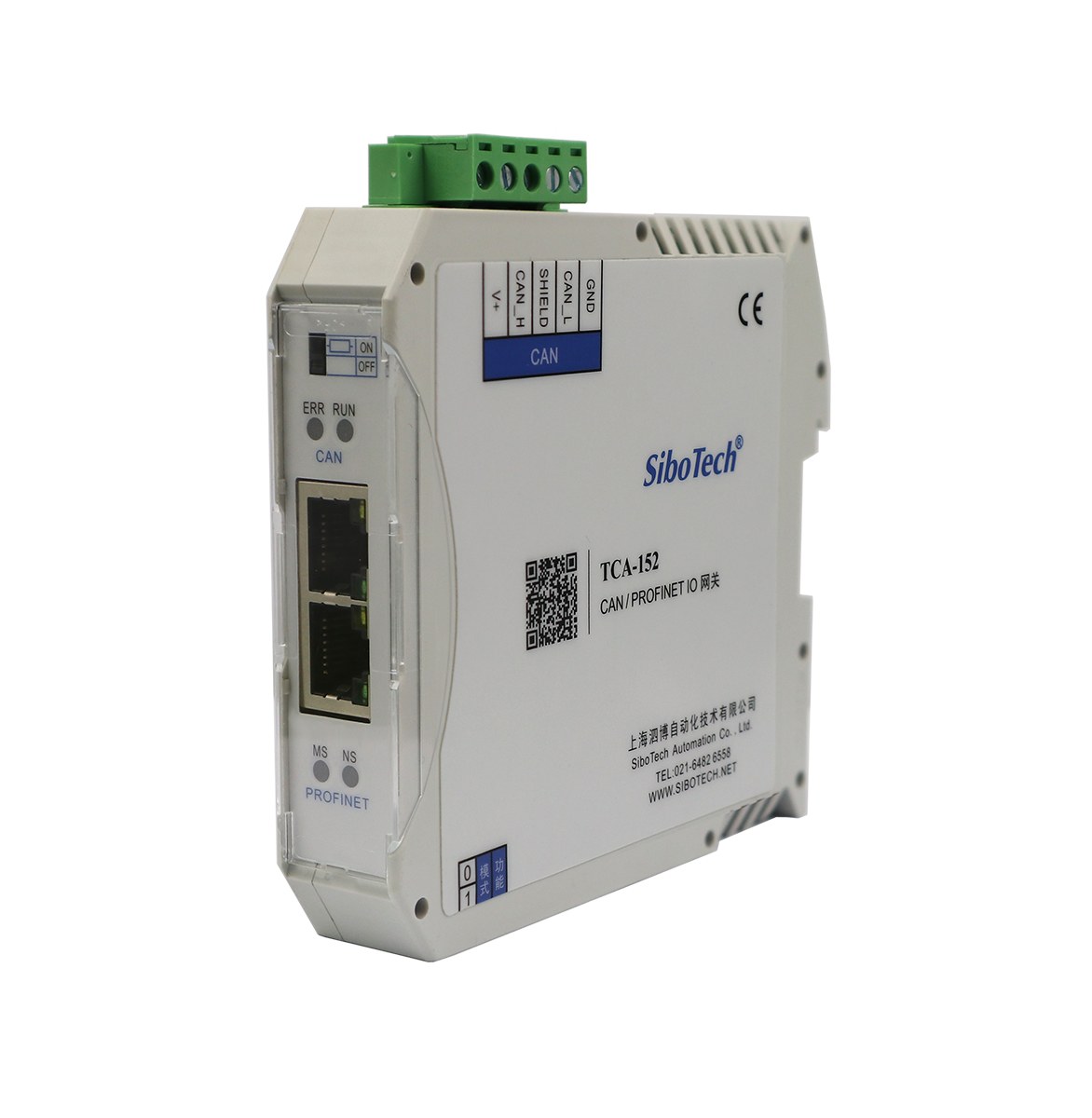

CAN转PROFINET网关

型号：TCA-152 （上海泗博自动化技术有限公司产品）

基本说明：TCA-152可实现 PROFINET网络与CAN网络之间的数据通信。网关在PROFINET网络作为从站，CAN端支持CAN2.0A/CAN2.0B协议，支持对CAN帧进行过滤处理。

一、产品特点

1、CAN端支持CAN帧过滤功能；

2、支持1路CAN接口，采用1KV光电隔离；

3、支持双自适应以太网口，支持菊花链式连接，内置以太网交换功能；

4、免费配置软件TC-123，配置简单；

二、技术特性

1、支持标准的PROFINET I/O协议；

2、PROFINET支持的最多32个槽位，支持的最大的输入字节为384，最大的输出字节数为384；

3、CAN工作方式：本CAN接口支持CAN2.0A和CAN 2.0B协议；

4、CAN端支持的波特率：10k、20K、50K、100K、125K、250K、500K、1Mbps；

5、CAN端内置终端电阻和终端电阻切换开关；

6、CAN模式CAN端发送缓存（FIFO）200帧CAN帧，接收缓存（FIFO）150帧CAN帧； 支持CAN帧过滤功能，CAN过滤支持三种类型的命令，分别为“发送式命令”，“接收式命令”和“ 问答式命令”，每一帧CAN数据支持0-8字节，支持接收式和问答式过滤命令的超时清零功能，支持的最多命令条数60条；

Max 发送式过滤命令+ Max接收式过滤命令+ Max问答式过滤命令≤60条命令

Max 发送式过滤命令≤60条命令

Max 接收式过滤命令≤60条命令

Max 问答式过滤命令≤60条命令

7、工作环境温度：-20℃~ 60℃；工作环境湿度：5% to 95%（无凝露）；

8、隔离电源：使用flyback隔离型主电源，抗干扰能力强；

9、供电：24VDC(11V ~ 30V)，消耗电流最大为140mA（24V）；

10、机械尺寸：22.5mm（宽）×99mm（高）×114.5mm（深）
