Kepware四步助您打通电力规约的数据通信壁垒

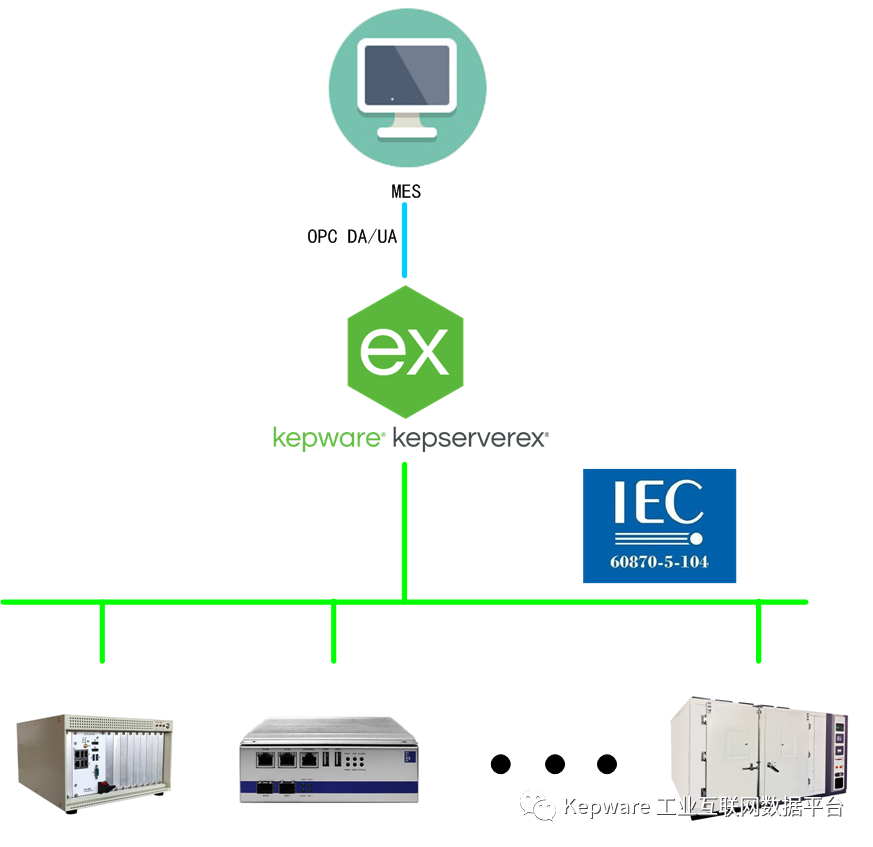

随着越来越多电力设备自动化程度的不断提高以及OPC协议的广泛应用，越多客户倾向于使用更为方便、快捷的方式去获取数据，IEC60870-5-104协议作为一个标准的电子自动化协议，在电力自动化现场应用非常广泛。





以下简单介绍一下如何使用IEC60870-5-104驱动来采集数据。

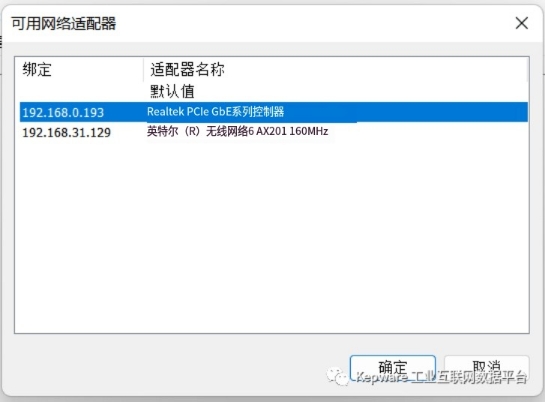

步骤一，新建通道和选择网卡

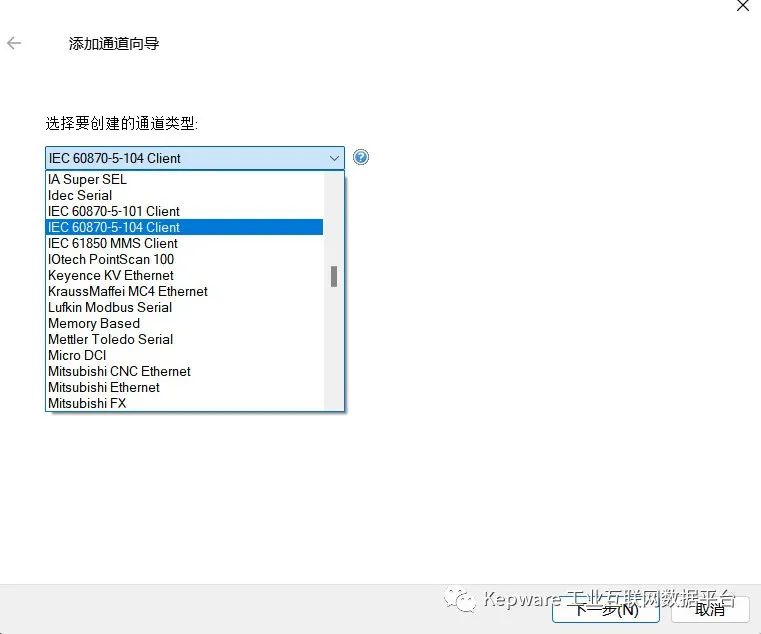

1，选择IEC60870-5-104驱动。

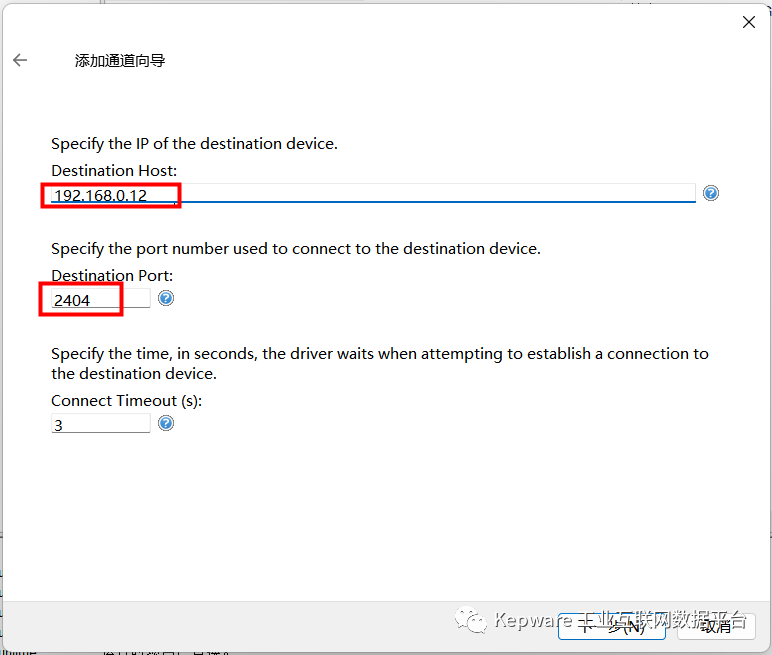

2，设置IEC104设备的地址和端口号，设置COT传送原因和Originator Address，这里要和104设备端保持一致即可。





步骤二，新建设备

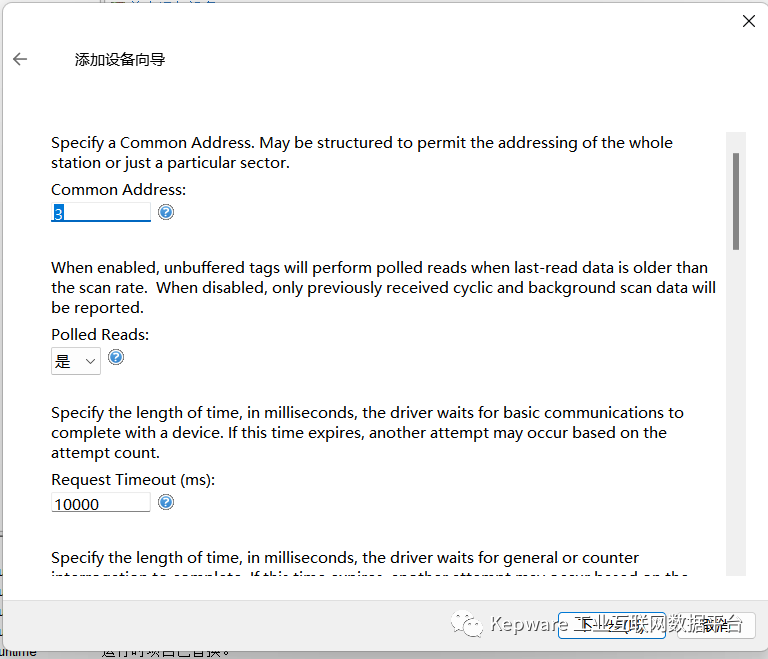

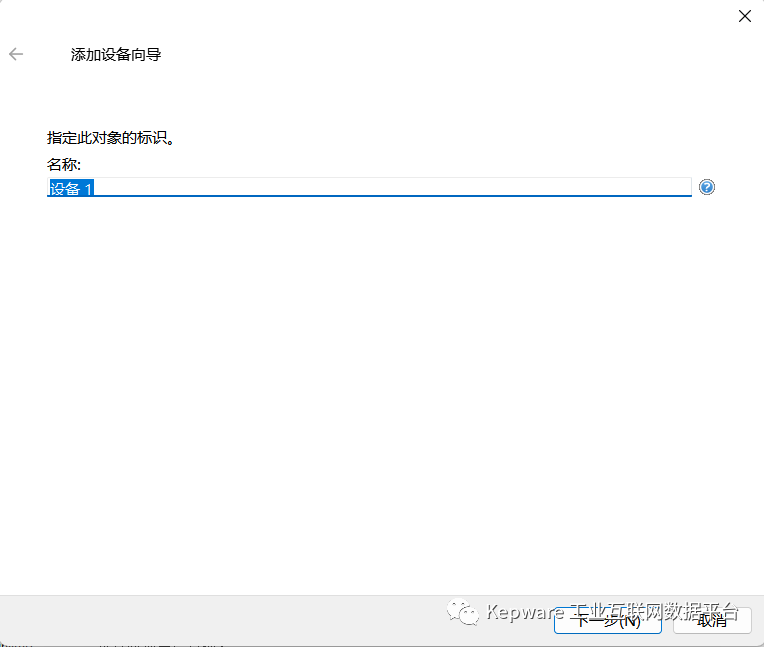

1，修改设备名称“Name”，修改为需要的名称，这里我们改为“设备1”，设置Common Address。

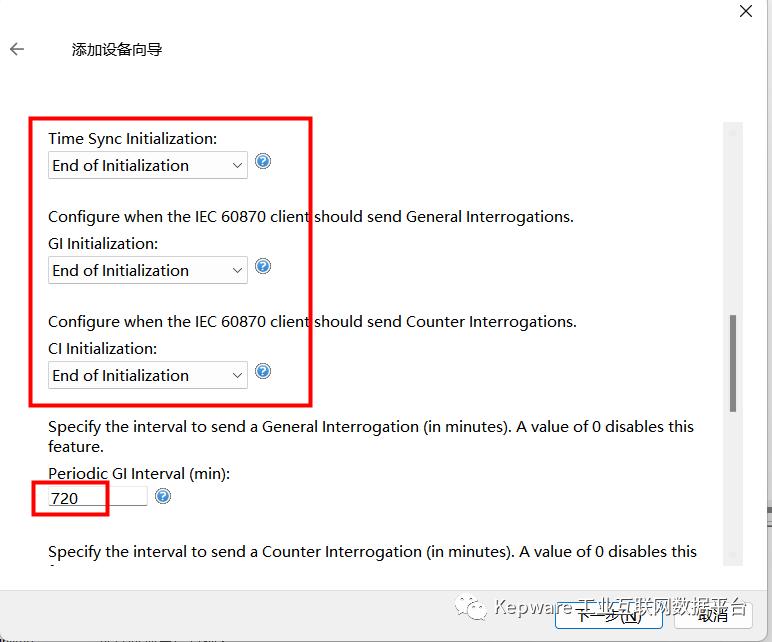

2，设置时钟同步、总召、计数器召唤的初始化方式，默认即可。

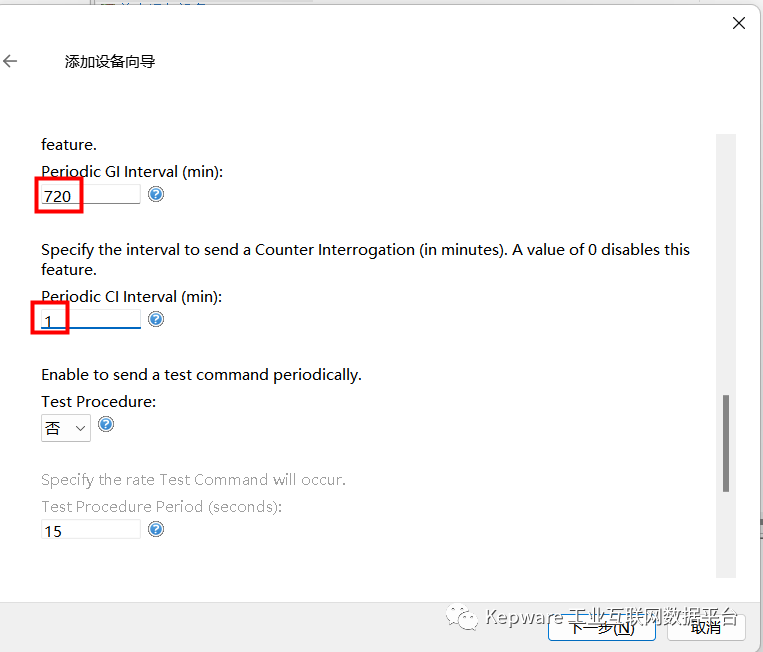

设置总召和计数器召唤的触发周期时间，一般遥脉信号默认把计数器召唤时间改成1分钟即可。

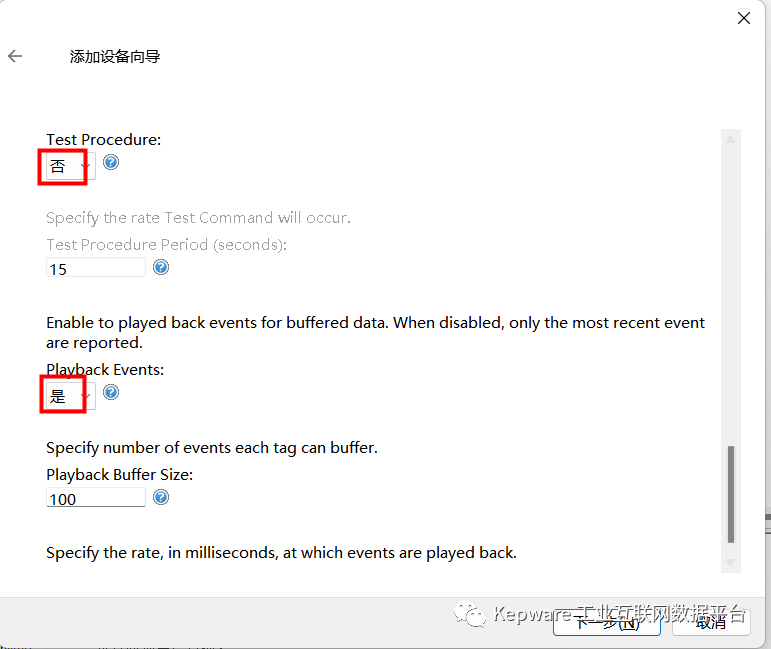

设置是否启用Test Procedure和Playback Events，视设备参数设置成一致即可。步骤三，新建Tag

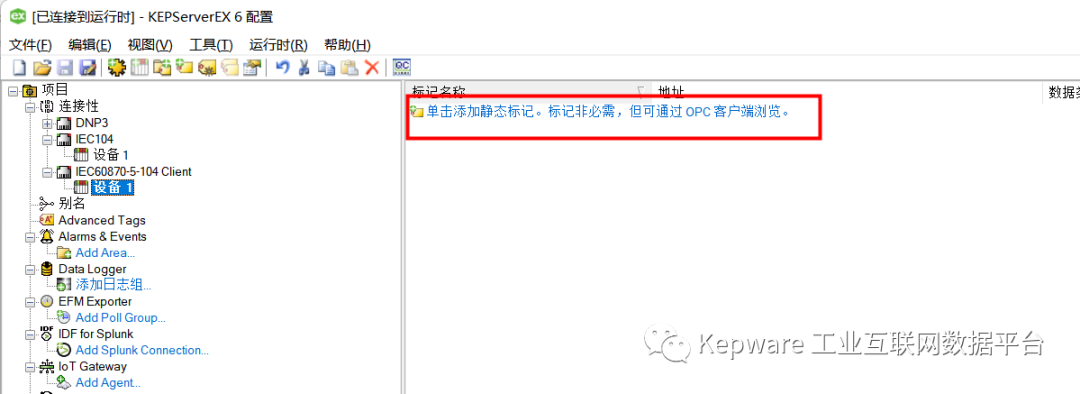

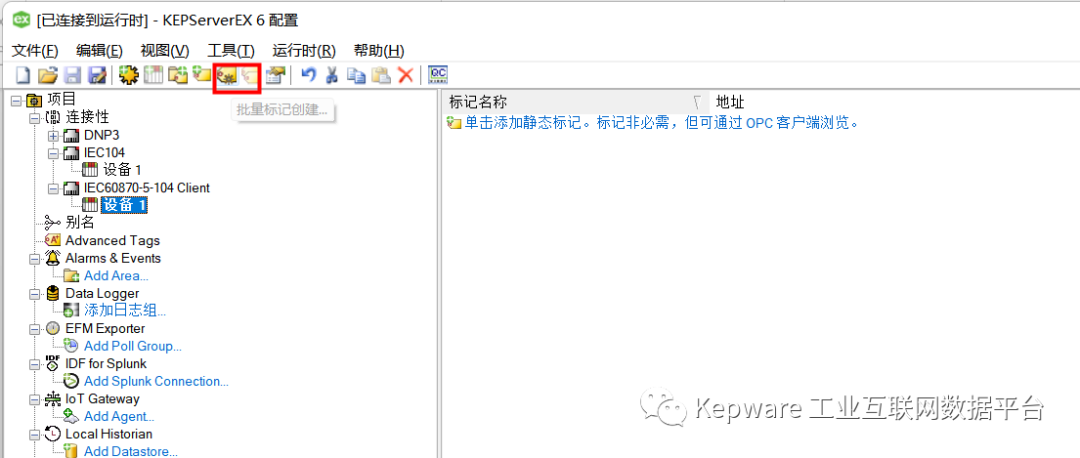

1，击软件界面中的“Click to add a static tag”，或者工具栏中的“New Tag”新增标签。如果有需要建立标签组，也可以在新建标签之前先建立New Tag Group，单击工具栏“New Tag Group”。

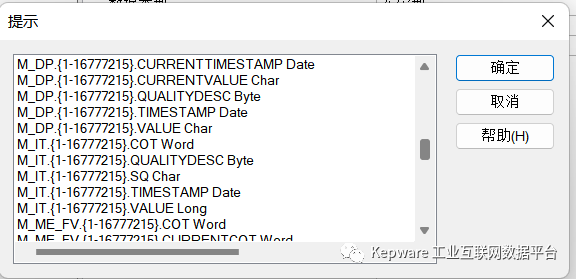

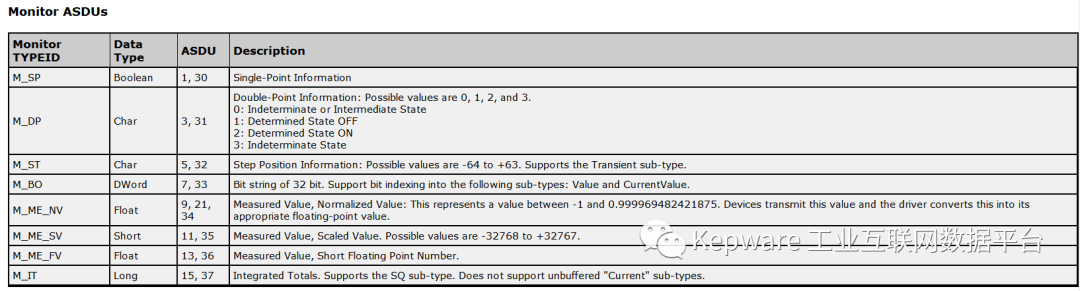

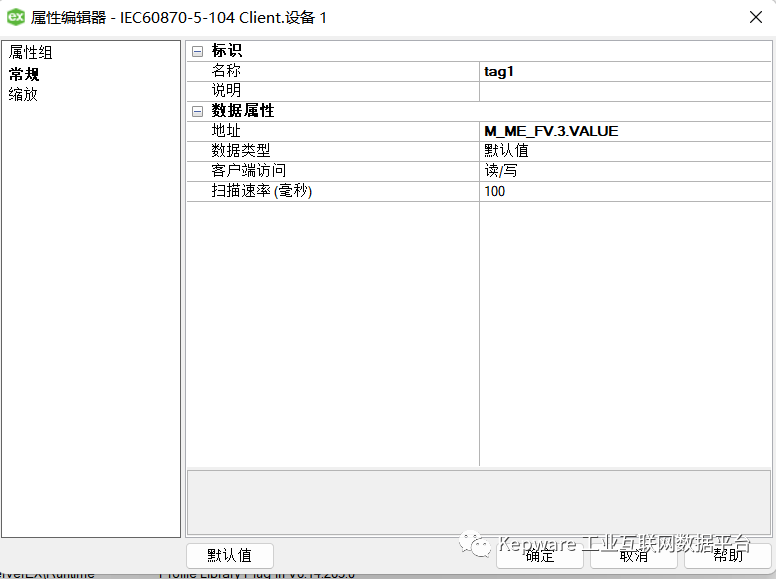

注意：填写Address（地址）时，必须确保填写的内容是硬件设备内部允许访问的地址。



步骤四

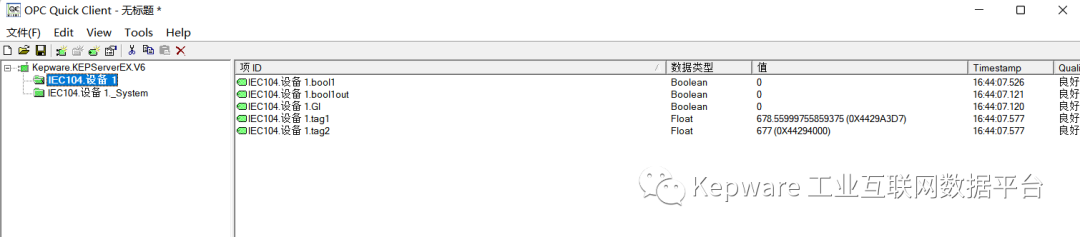

等待tag创建完毕之后，可以点击QC查看数据，用户也可使用OPC DA或OPC UA客户端快速查看数据。
