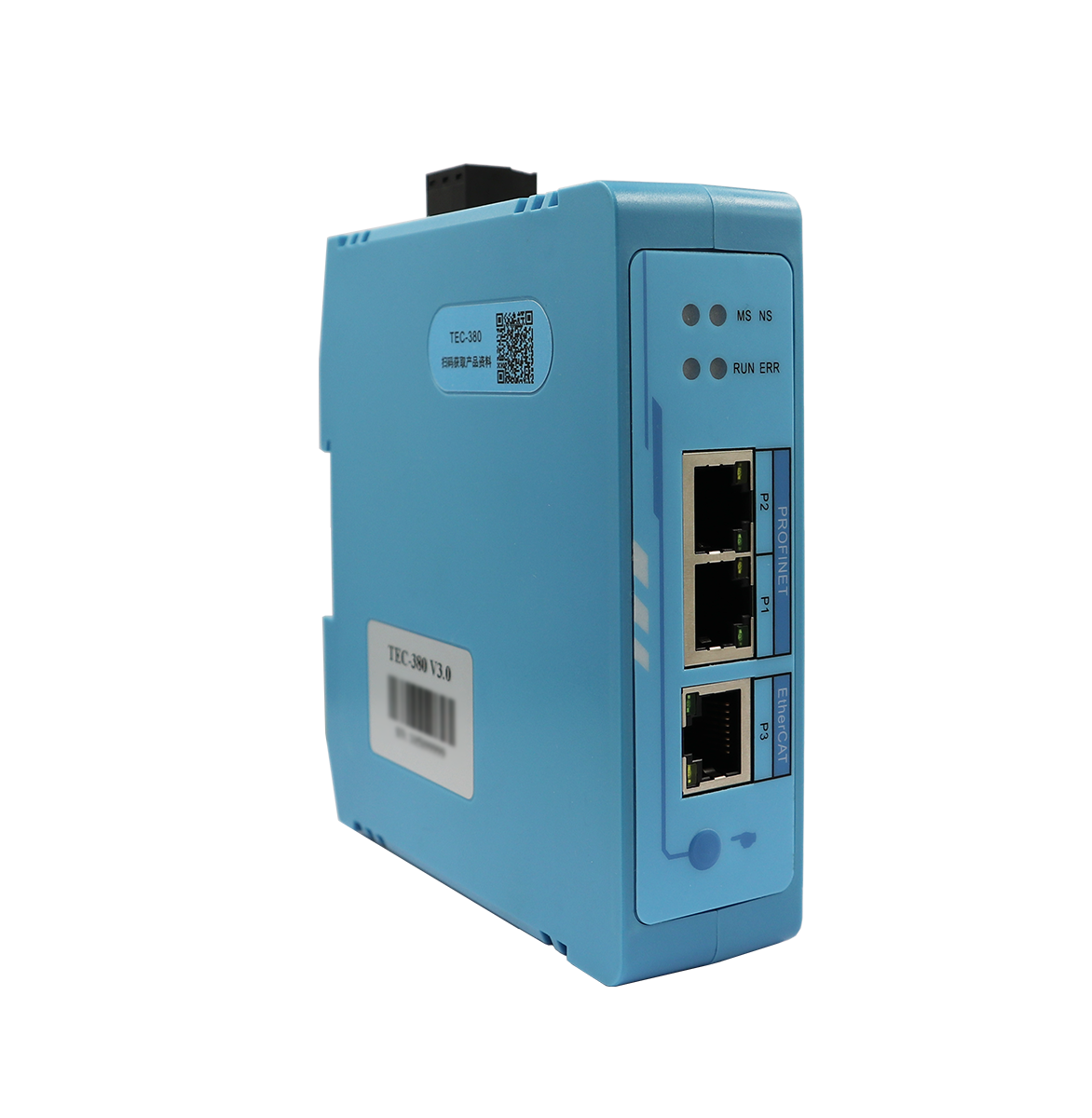

EtherCAT转PROFINET网关-TEC-380

TEC-380实现PROFINET控制器和EtherCAT从站设备之间的数据通信，可将多达32个EtherCAT设备连接到PROFINET（RT和IRT）网络。采用 ECATStart 图形化配置，支持EtherCAT从站设备描述文件（ESI）解析，同时还支持EtherCAT从站热插拔功能。





产品特点：

1、实时性强：最短2ms协议转换时间；

2、使用方便：支持从站设备热插拔，可使用同型号设备直接替换并投入运行；

3、隔离电源：使用隔离型电源，抗干扰能力强；

4、专业配置软件ECATStart：软件支持EtherCAT从站设备描述文件（ESI）解析，支持离线配置；











技术特性：

1、EtherCAT主站支持CoE，符合CiA402标准；

2、EtherCAT主站支持最大32个从站连接，支持的最大输入字节1440，最大输出字节数1440；

3、EtherCAT主站支持最大1000（输入）+1000（输出）个映射对象；

4、EtherCAT主站支持SM、DC同步模式，2ms~20ms可设分布时钟（DC）周期；

5、支持EtherCAT从站热插拔，替换从站时不会影响其已连接从站正常通讯；

6、支持最短2ms协议转换时间；

7、支持标准PROFINET的RT和IRT协议；

8、PROFINET支持最多32个槽位，支持的最大输入字节数为1440，最大输出字节数为1440（用户可使用的长度受限于具体的PLC和通信模块的PDU大小；在PLC中可进行插槽的配置；

9、隔离电源：24VDC（9V ~ 30V），80mA（24VDC）；

10、工作环境温度：-40℃ ~ 70℃；工作环境湿度：5% to 95%（无凝露）；

11、内置静电防护：15 KV ESD；通信端口隔离：3KV；

12、机械尺寸：34mm（宽）×116mm（高）×105mm（深）；

13、安装：35mm导轨；

14、防护等级：IP20；
