平常的话大部分都是在平面上添加文字，那么在圆柱体上怎么添加文字呢？

这里需要用到一个特征——包覆

首先前视基准面绘制草图，拉伸成圆柱形状。

在上视基准面绘制草图，先绘制一根中心线（直线选项-选择中心线），位置依自己而定。

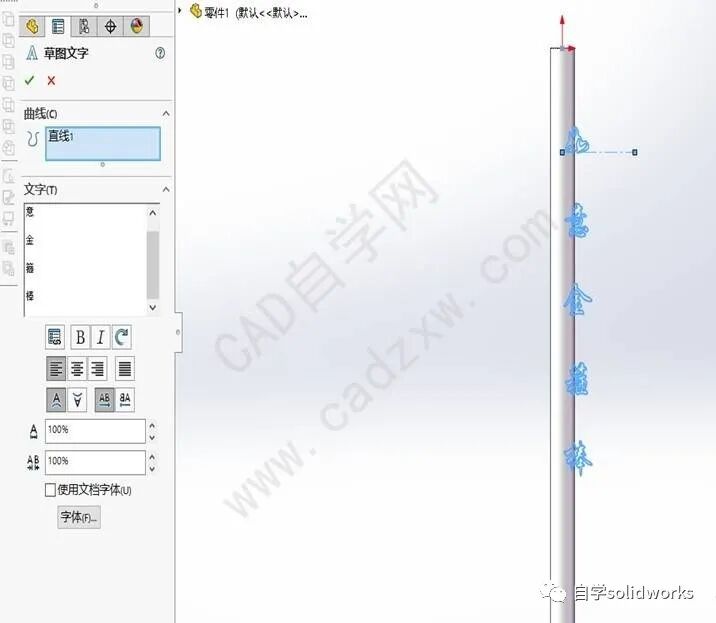

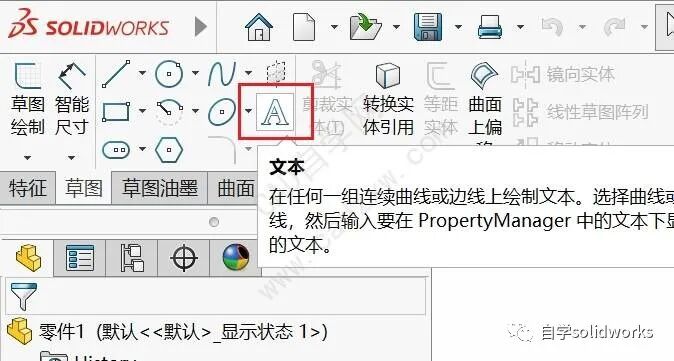

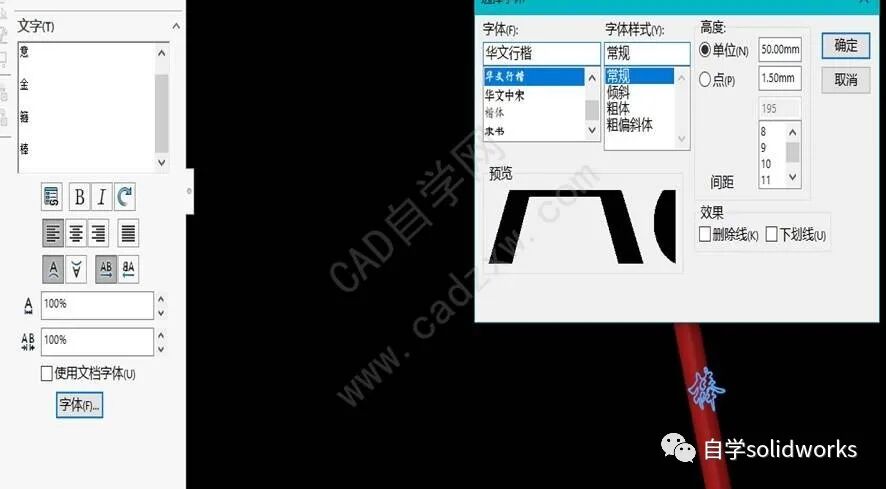

然后添加文字:草图-文字(有一个A的样式）-效果如下图所示。曲线选择之前绘制的中心线，文字输入自己想输入的文字，这里字体不要选择文档字体，把那个√去掉，点击字体就可以更改了。

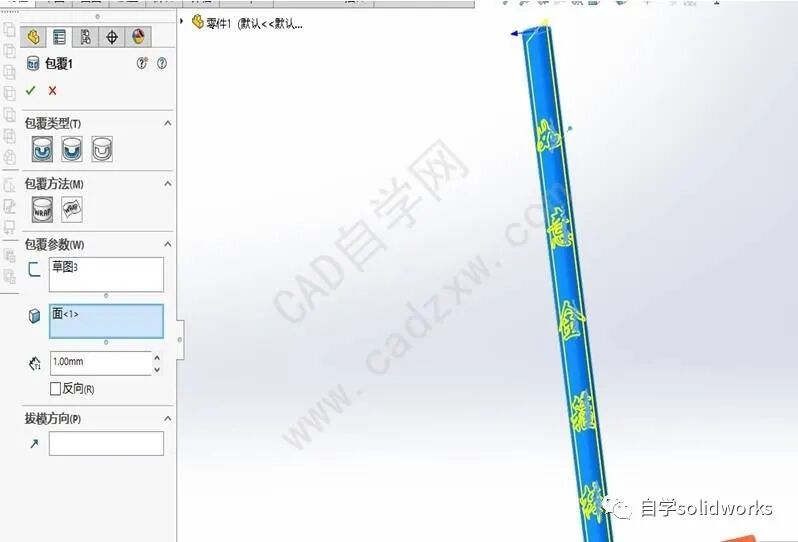

退出草图，点击特征-包覆，包覆参数选择之前绘制的文字草图，面选择圆柱体，点击确定。

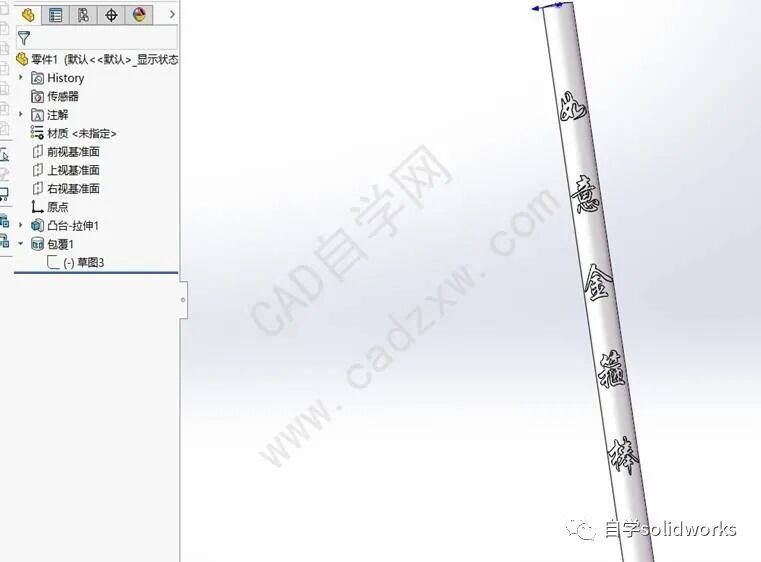

之后就完成了。

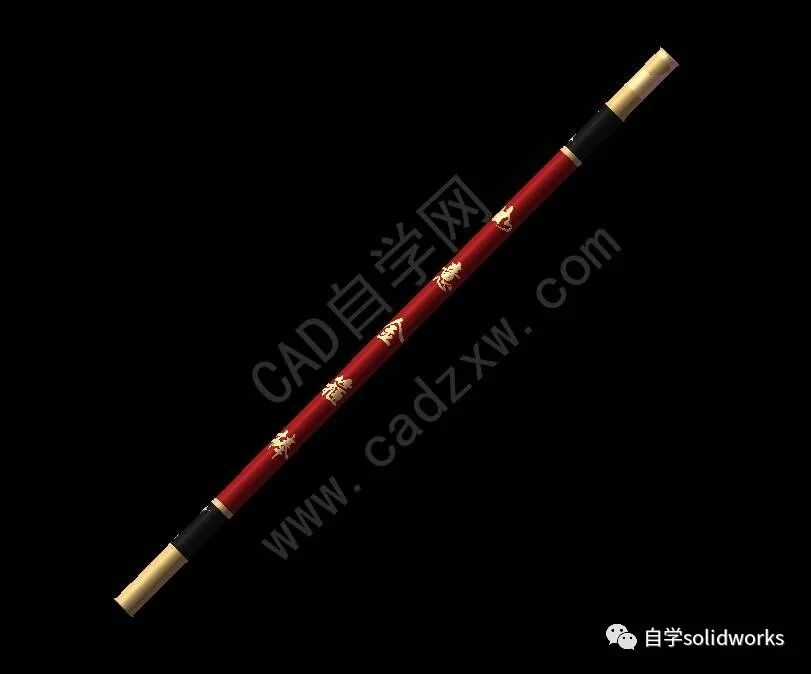

注：点击阅读原文可下金箍棒solidworks模型。
