SolidWorks建模练习（17）：管接头
点击上方“ 自学SW ”，选择“置顶公众号”
机械人关注的微信平台：技术分享、学习交流

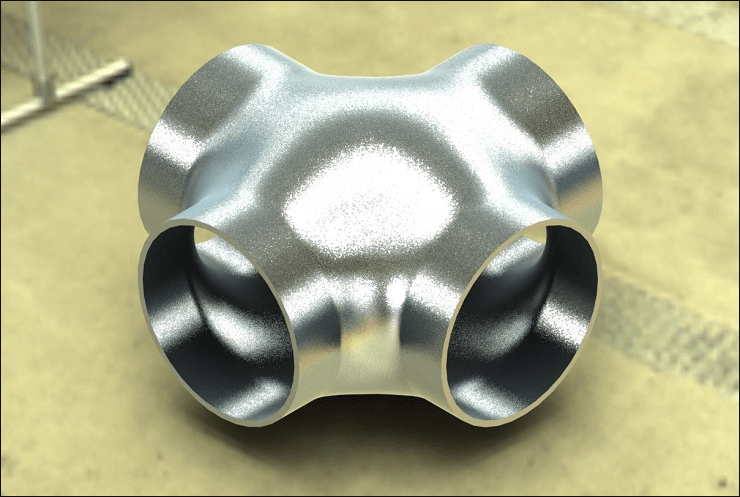

最终结果如下图所示。
文章末尾下载模型
方法：

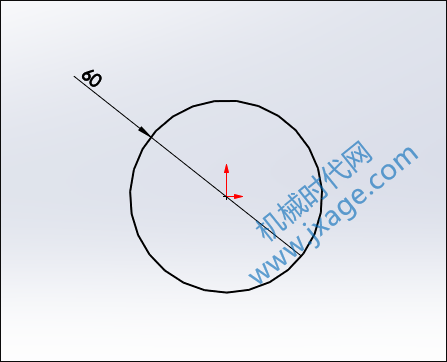

1.在RIGHT平面绘制如下图所示的草图。

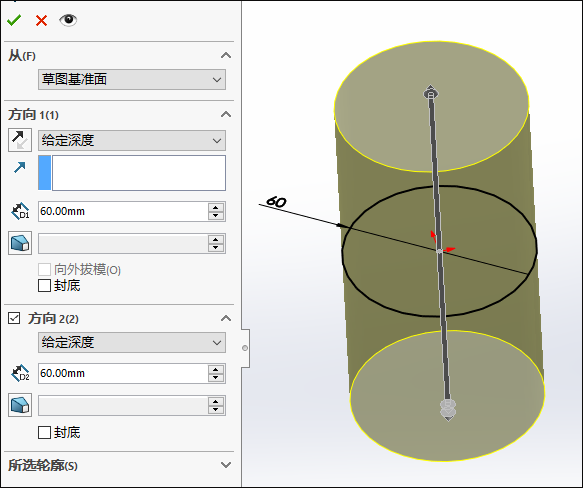

2.点击拉伸曲面，选择上一步的草图，方向1和方向2各拉伸60mm。

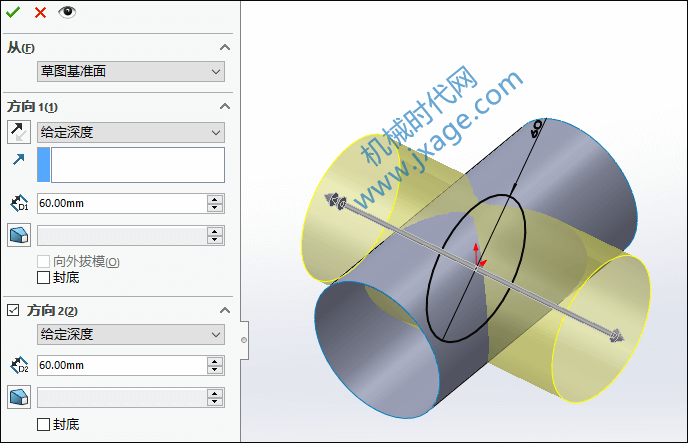

3.同样的方法，在FRONT平面绘制一个直径为60的圆，点击拉伸曲面，选择上一步的草图，方向1和方向2各拉伸60mm。。

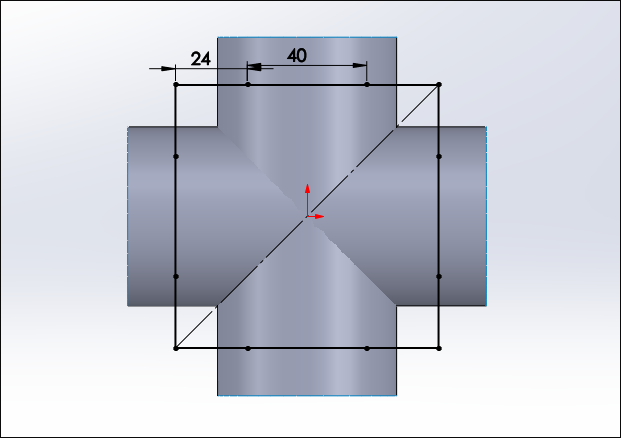

4.在TOP平面绘制如下图所示的草图。注意下图的24和40两个尺寸。

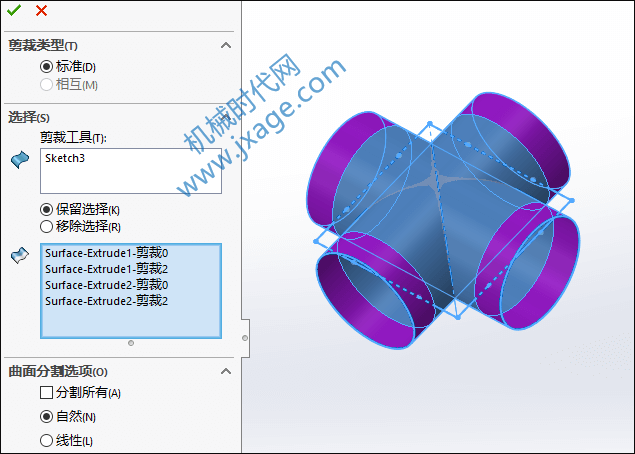

5.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步的草图作为剪裁工具，按照下图进行设置。

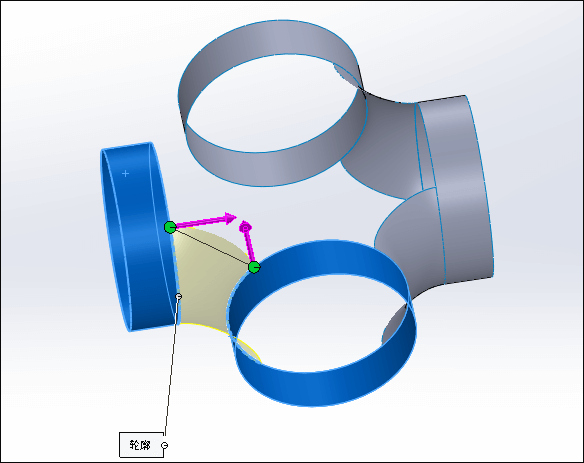

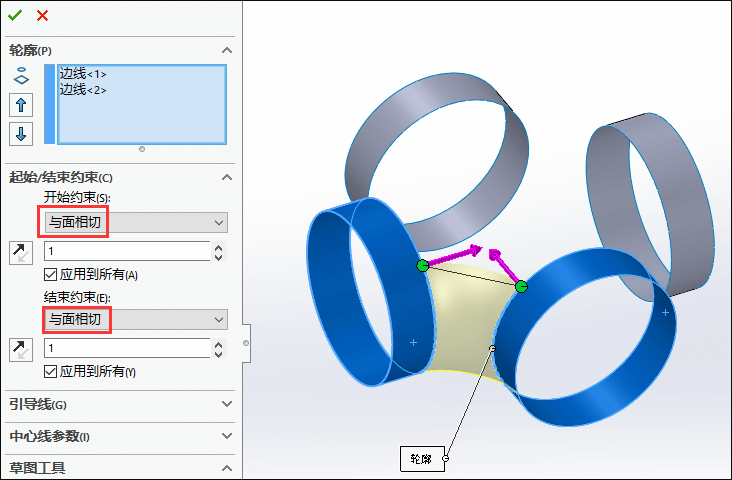

6.点击“插入”-“曲面”-“放样曲面”，按住CTRL键选择下图两个边线，“起始/结束约束”设置为与面相切。

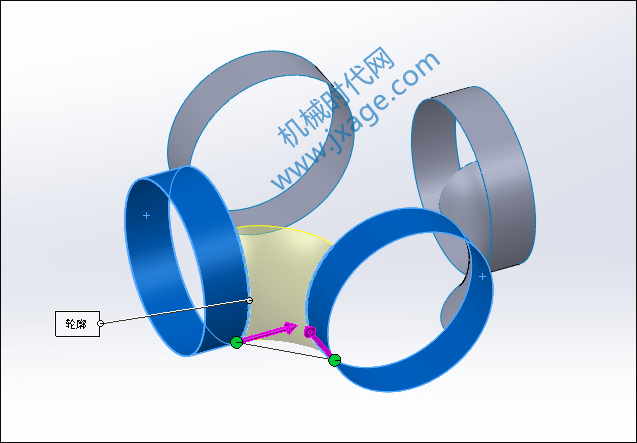

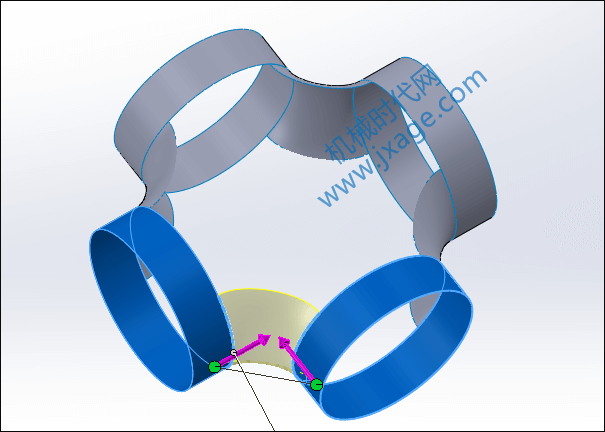

7.采用同样的方法再次创建3个放样曲面。

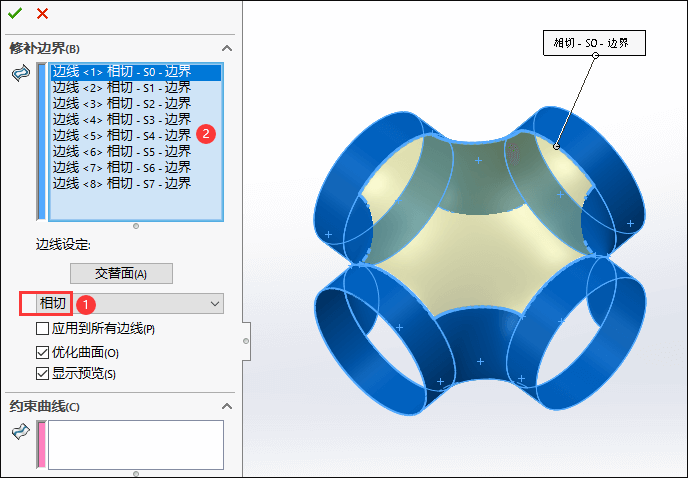

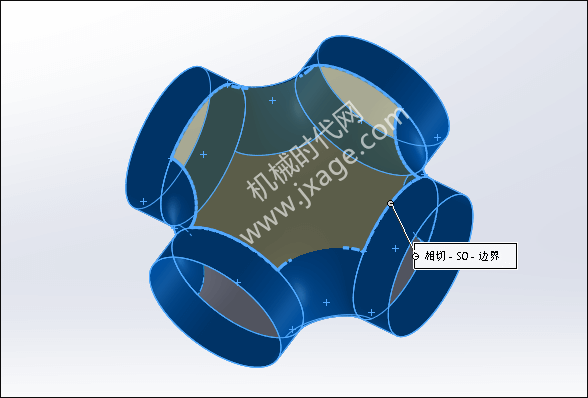

8.点击“插入”-“曲面”-“填充”，将边界约束条件为“相切”，依次选择下面的所有边线。
9.点击“插入”-“曲面”-“填充”，再次填充另一面。

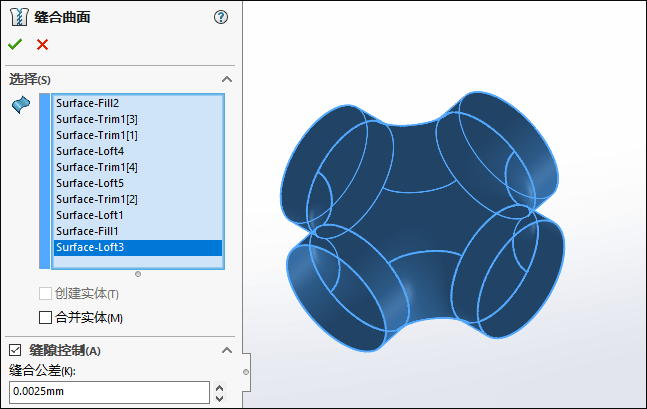

10.点击“插入”-“曲面”-“缝合曲面”，将所有的曲面进行合并。

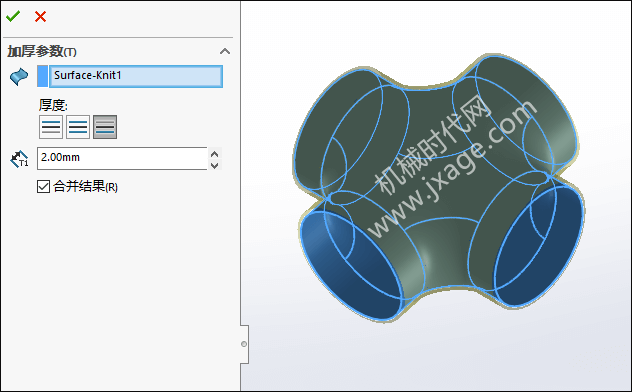

11.点击加厚，设置厚度为2mm。
12.完成。
