（博途）S7-300PLC传送带工件计数控制程序设计

传送带想必在工控界并不陌生，商场的自动扶梯，机场的自动人行道，码头上自动装卸货传送带，工厂生产流水线，农业机械中（联合收割机、插秧机）都有应用，传送带上传送的物品肯定是要得知它传送了多少物品，那么如何得知呢？我们可以采用PLC计数器指令来实现，下面就带大家来完成传送带工件计数控制程序的设计。

01控制要求

传送带输送40个工件，用光电传感器计数，当计件数量小于35时指示灯常亮，当计件数量等于或大于35时指示灯闪烁，当计件数量为40时，10S后传送带停止，同时指示灯熄灭。

02IO分配表

03组态配置

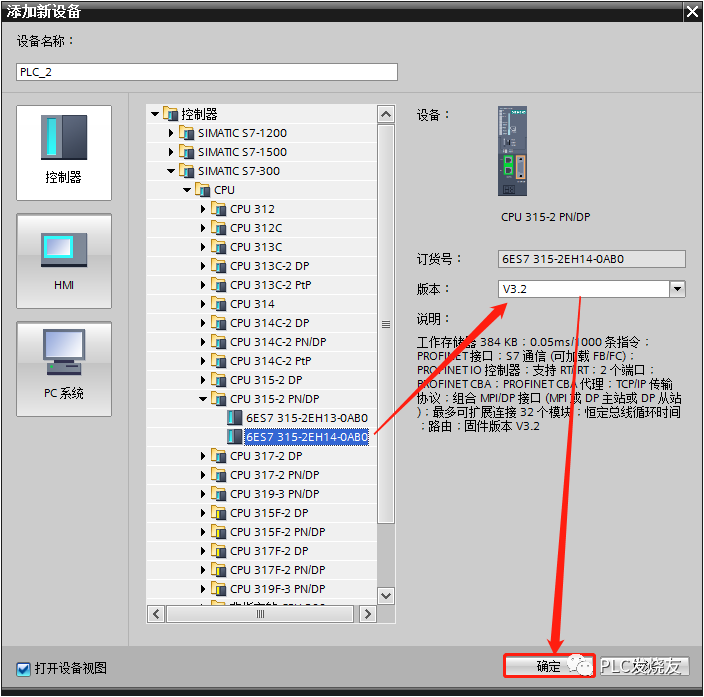

第一步：（点击添加新设备，选择CPU 315-2 DP版本号根据实际版本来设定，点击确认）

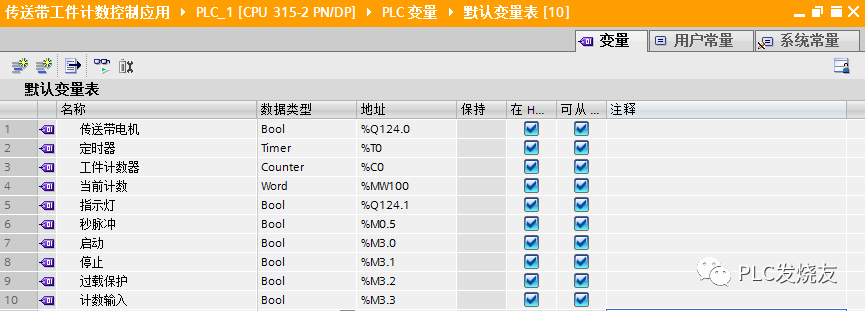

第二步：（项目树—PLC变量创建一下变量地址）

04编写程序

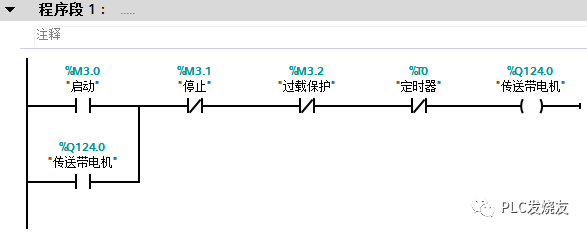

第一步：（传送带电机的启动与停止控制）

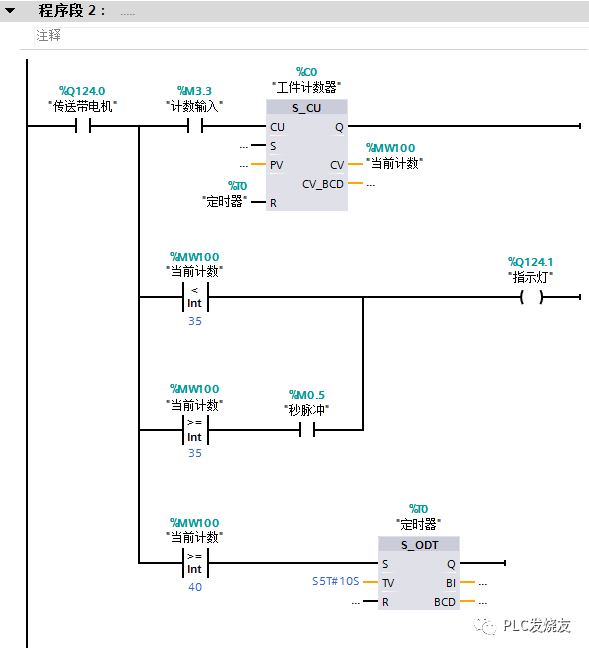

第二步：（工件计数及比较）

05演示运行

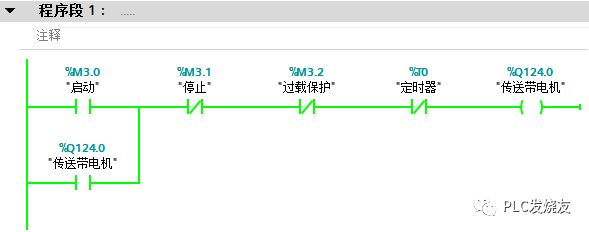

第一步：（启动，在程序段1中，当按下启动按钮M3.0，M3.0常开触点接通，Q124.0线圈通电自锁，传送带电机启动运行）

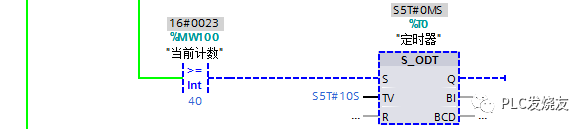

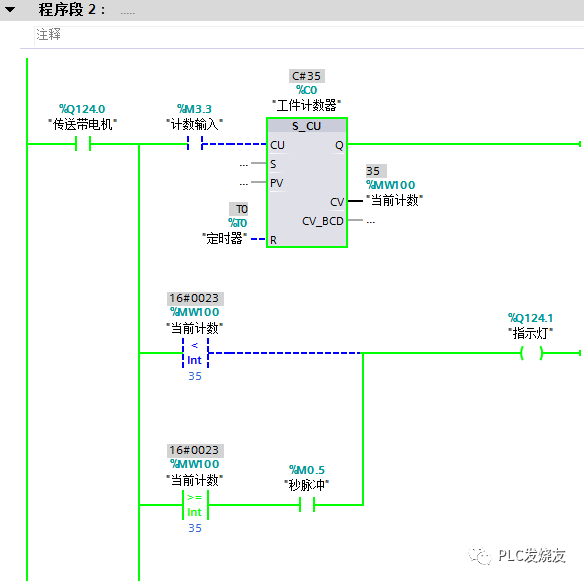

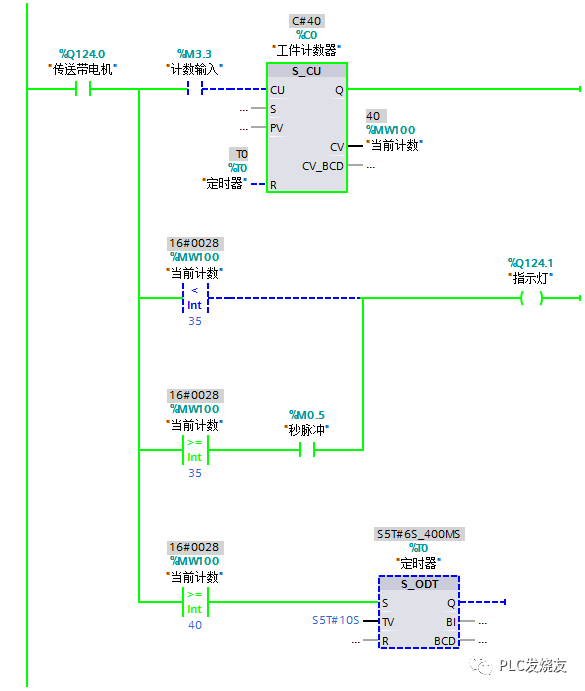

第二步：（工件计数，在程序段2中，当传送带电机运行时，Q124.0常开触点接通，工件每次经过光电传感器时，光电开关接通1次，M3.3常开触点闭合1次，C0的当前值MW100加一，MW100<35时，Q124.1线圈一直通电，指示灯常亮，MW100≥35时，指示灯每秒闪烁1次， MW100≥40时，定时器TO延时10s。延时10S时间到，计数器C0复位，程序段1中TO常闭断开，传送带电机停止。）
