使用 Pytorch 从头实现 Canny 边缘检测
Canny边缘检测器的详细介绍以及Pytorch实现。
Canny滤波器当然是最著名和最常用的边缘检测滤波器。我会逐步解释用于轮廓检测的canny滤波器。因为canny滤波器是一个多级滤波器。Canny过滤器很少被集成到深度学习模型中。所以我将描述不同的部分，同时使用Pytorch实现它。它可以几乎没有限制的进行定制，我允许自己一些偏差。

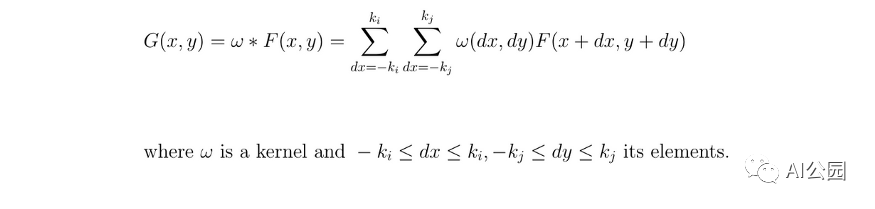

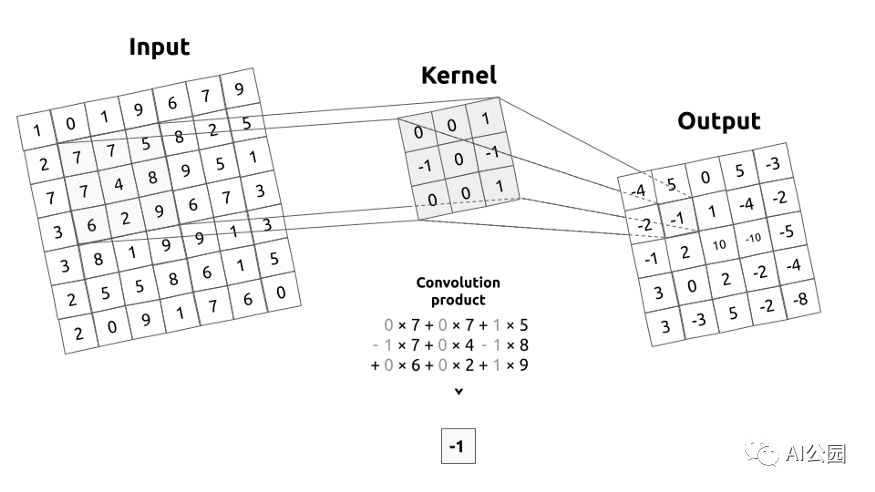

我来介绍一下什么是卷积矩阵，或者说核。卷积矩阵描述了我们要传递给输入图像的一个滤波器。为了简单起见，kernel将通过应用一个卷积，从左到右，从上到下移动整个图像。这个操作的输出称为图像滤波。
高斯滤波器

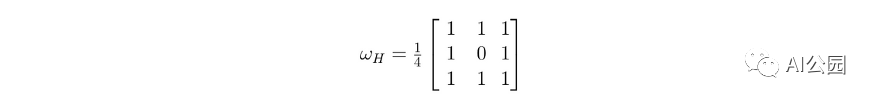

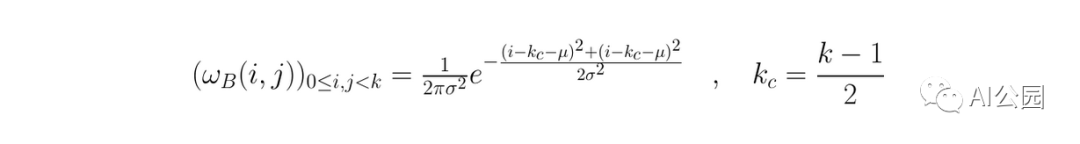

首先，我们通常通过应用一个模糊滤波器来消除输入图像中的噪声。这个滤波器的选择取决于你，但我们通常使用一个高斯滤波器。
def get_gaussian_kernel(k=3, mu=0, sigma=1, normalize=True):
# compute 1 dimension gaussian
gaussian_1D = np.linspace(-1, 1, k)
# compute a grid distance from center
x, y = np.meshgrid(gaussian_1D, gaussian_1D)
distance = (x ** 2 + y ** 2) ** 0.5
# compute the 2 dimension gaussian
gaussian_2D = np.exp(-(distance - mu) ** 2 / (2 * sigma ** 2))
gaussian_2D = gaussian_2D / (2 * np.pi *sigma **2)
# normalize part (mathematically)
if normalize:
gaussian_2D = gaussian_2D / np.sum(gaussian_2D)
return gaussian_2D
可以制作不同大小的高斯核，或多或少都是居中或扁平的。显然，kernel越大，输出的图像越容易模糊。
Sobel 滤波
为了检测边缘，必须对图像应用一个滤波器来提取梯度。
def get_sobel_kernel(k=3):
# get range
range = np.linspace(-(k // 2), k // 2, k)
# compute a grid the numerator and the axis-distances
x, y = np.meshgrid(range, range)
sobel_2D_numerator = x
sobel_2D_denominator = (x ** 2 + y ** 2)
sobel_2D_denominator[:, k // 2] = 1 # avoid division by zero
sobel_2D = sobel_2D_numerator / sobel_2D_denominator
return sobel_2D

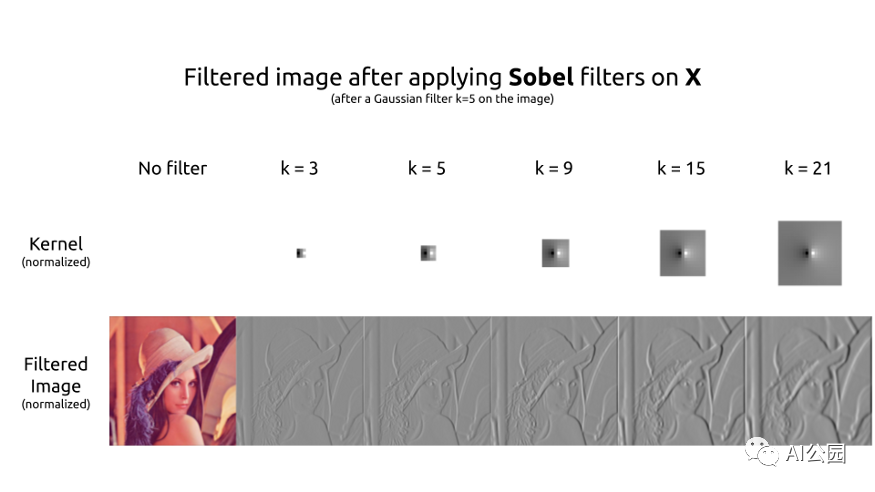

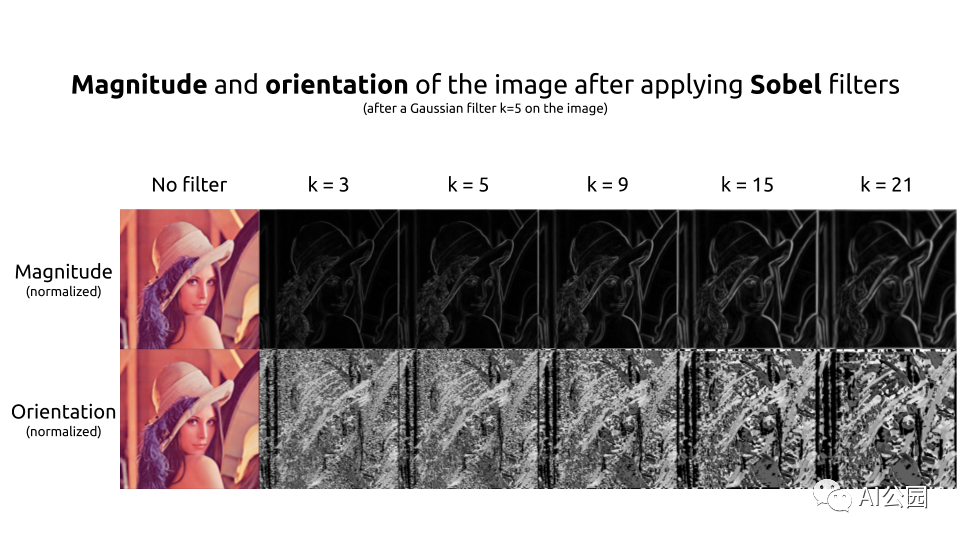

最常用的滤波器是Sobel滤波器。分解成两个滤波器，第一个核用于提取水平梯度。粗略地说，右边的像素比左边的像素越亮，过滤后的图像的结果就越高。反之亦然。这在Lena帽子的左边可以清楚地看到。

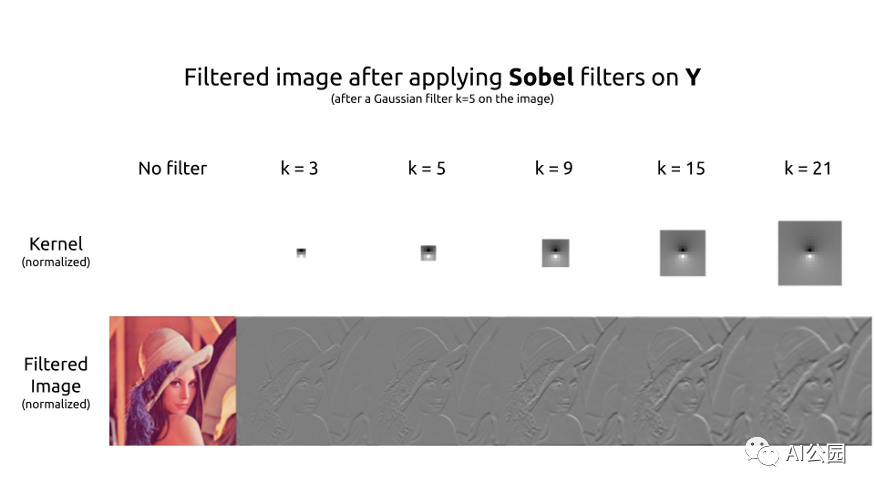

第二个核用于提取垂直的梯度。这个kernel是另一个的转置。这两个kernel具有相同的作用，但在不同的轴上。
计算梯度

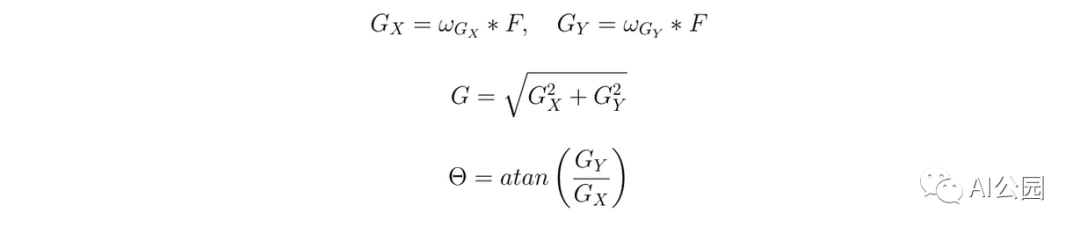

现在，我们在图像的两个轴上都有了梯度。为了检测轮廓，我们需要梯度的大小。我们可以使用绝对值范数或欧几里得范数。

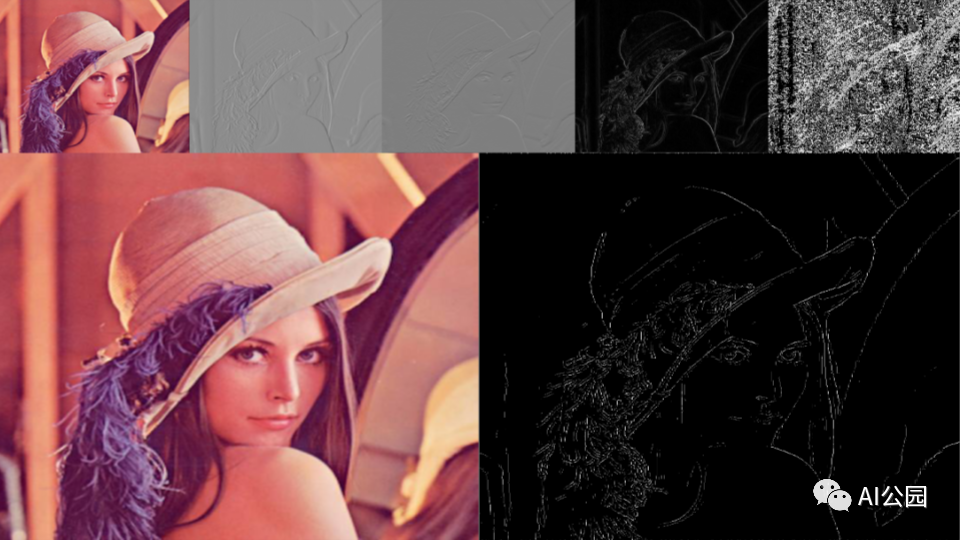

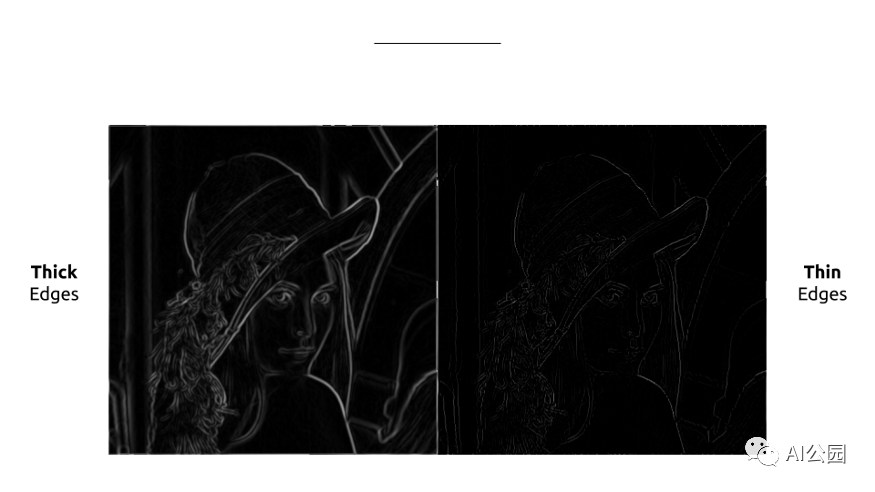

边缘现在使用我们的梯度的大小被完美地检测，但是很厚。如果我们能只保留轮廓的细线就好了。因此，我们同时计算我们的梯度的方向，这将用于保持这些细线。在Lena的图像中，梯度是由强度表示的，因为梯度的角度非常重要。
非极大值抑制

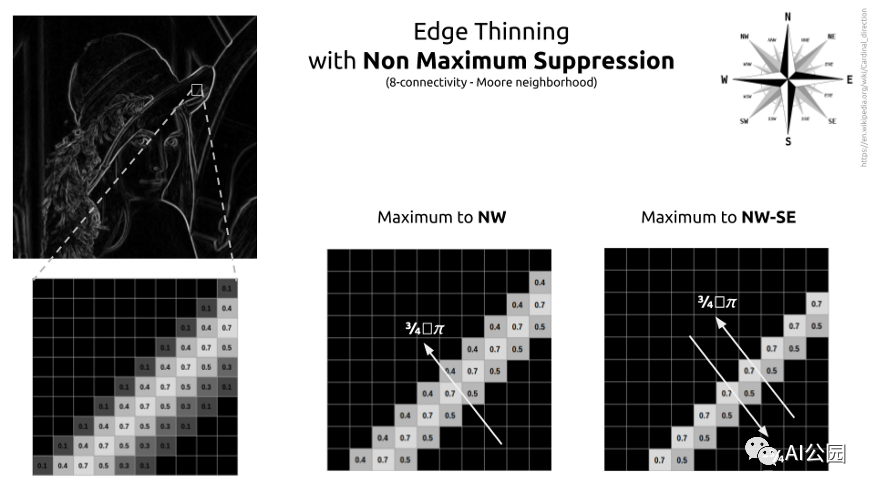

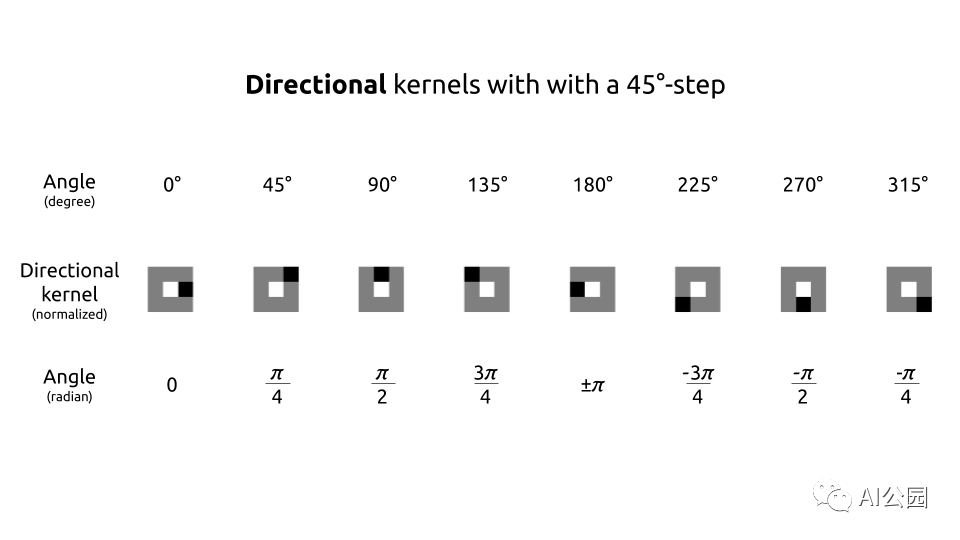

为了细化边缘，可以使用非最大抑制方法。在此之前，我们需要创建45°× 45°方向的kernel。
def get_thin_kernels(start=0, end=360, step=45):
k_thin = 3 # actual size of the directional kernel
# increase for a while to avoid interpolation when rotating
k_increased = k_thin + 2
# get 0° angle directional kernel
thin_kernel_0 = np.zeros((k_increased, k_increased))
thin_kernel_0[k_increased // 2, k_increased // 2] = 1
thin_kernel_0[k_increased // 2, k_increased // 2 + 1:] = -1
# rotate the 0° angle directional kernel to get the other ones
thin_kernels = []
for angle in range(start, end, step):
(h, w) = thin_kernel_0.shape
# get the center to not rotate around the (0, 0) coord point
center = (w // 2, h // 2)
# apply rotation
rotation_matrix = cv2.getRotationMatrix2D(center, angle, 1)
kernel_angle_increased = cv2.warpAffine(thin_kernel_0, rotation_matrix, (w, h), cv2.INTER_NEAREST)
# get the k=3 kerne
kernel_angle = kernel_angle_increased[1:-1, 1:-1]
is_diag = (abs(kernel_angle) == 1) # because of the interpolation
kernel_angle = kernel_angle * is_diag # because of the interpolation
thin_kernels.append(kernel_angle)
return thin_kernels
因此，该过程要求检查8邻域(或称为Moore的邻域)。这个概念很容易理解。对于每个像素，我们将检查方向。我们要看看这个像素是否比它的邻居的梯度方向更强。如果是，那么我们将其与相反方向的相邻像素进行比较。如果这个像素与它的双向邻居相比具有最大强度，那么它是局部最大。这个像素将被保存。在所有其他情况下，它不是一个局部最大值，像素被删除。
阈值和滞后
最后，只需要应用阈值。有三种方法可以做到这一点:
- 低-高阈值：将亮度高于阈值的像素设为1，其他设为0。

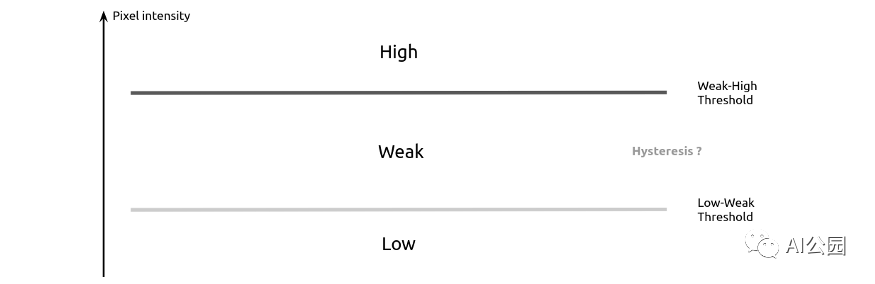

- 低-弱和弱-高阈值：我们设置高强度像素为1，低强度像素为0，介于两个阈值之间，我们设置它们为0.5，并被认为是弱像素。
- 低-弱和弱-高与滞后：同上，弱像素滞后进行评估，并重新分配为高或低。
“滞后是系统状态对其历史的依赖。”—— 维基百科
在我们的例子中，滞后可以理解为一个像素对其相邻像素的依赖。在Canny滤波器的滞后步骤中，我们说如果一个弱像素在它的8个邻居中有一个高强度的邻居，那么它将被归类为高。
我喜欢使用不同的方法，我最后使用一个滤波器对弱像素进行分类。如果它的卷积乘积大于1那么我把它归为High。
你说过用PyTorch的
是的，现在可以看看Pytorch代码了。所有的东西都被组合成一个nn.Module。我不能保证实现会得到优化。使用OpenCV的特性可以加快处理速度。但是这种实现至少具有灵活、可参数化和根据需要容易修改的优点。
class CannyFilter(nn.Module):
def __init__(self,
k_gaussian=3,
mu=0,
sigma=1,
k_sobel=3,
use_cuda=False):
super(CannyFilter, self).__init__()
# device
self.device = 'cuda' if use_cuda else 'cpu'
# gaussian
gaussian_2D = get_gaussian_kernel(k_gaussian, mu, sigma)
self.gaussian_filter = nn.Conv2d(in_channels=1,
out_channels=1,
kernel_size=k_gaussian,
padding=k_gaussian // 2,
bias=False)
self.gaussian_filter.weight[:] = torch.from_numpy(gaussian_2D)
# sobel
sobel_2D = get_sobel_kernel(k_sobel)
self.sobel_filter_x = nn.Conv2d(in_channels=1,
out_channels=1,
kernel_size=k_sobel,
padding=k_sobel // 2,
bias=False)
self.sobel_filter_x.weight[:] = torch.from_numpy(sobel_2D)
self.sobel_filter_y = nn.Conv2d(in_channels=1,
out_channels=1,
kernel_size=k_sobel,
padding=k_sobel // 2,
bias=False)
self.sobel_filter_y.weight[:] = torch.from_numpy(sobel_2D.T)
# thin
thin_kernels = get_thin_kernels()
directional_kernels = np.stack(thin_kernels)
self.directional_filter = nn.Conv2d(in_channels=1,
out_channels=8,
kernel_size=thin_kernels[0].shape,
padding=thin_kernels[0].shape[-1] // 2,
bias=False)
self.directional_filter.weight[:, 0] = torch.from_numpy(directional_kernels)
# hysteresis
hysteresis = np.ones((3, 3)) + 0.25
self.hysteresis = nn.Conv2d(in_channels=1,
out_channels=1,
kernel_size=3,
padding=1,
bias=False)
self.hysteresis.weight[:] = torch.from_numpy(hysteresis)
def forward(self, img, low_threshold=None, high_threshold=None, hysteresis=False):
# set the setps tensors
B, C, H, W = img.shape
blurred = torch.zeros((B, C, H, W)).to(self.device)
grad_x = torch.zeros((B, 1, H, W)).to(self.device)
grad_y = torch.zeros((B, 1, H, W)).to(self.device)
grad_magnitude = torch.zeros((B, 1, H, W)).to(self.device)
grad_orientation = torch.zeros((B, 1, H, W)).to(self.device)
# gaussian
for c in range(C):
blurred[:, c:c+1] = self.gaussian_filter(img[:, c:c+1])
grad_x = grad_x + self.sobel_filter_x(blurred[:, c:c+1])
grad_y = grad_y + self.sobel_filter_y(blurred[:, c:c+1])
# thick edges
grad_x, grad_y = grad_x / C, grad_y / C
grad_magnitude = (grad_x ** 2 + grad_y ** 2) ** 0.5
grad_orientation = torch.atan(grad_y / grad_x)
grad_orientation = grad_orientation * (360 / np.pi) + 180 # convert to degree
grad_orientation = torch.round(grad_orientation / 45) * 45 # keep a split by 45
# thin edges
directional = self.directional_filter(grad_magnitude)
# get indices of positive and negative directions
positive_idx = (grad_orientation / 45) % 8
negative_idx = ((grad_orientation / 45) + 4) % 8
thin_edges = grad_magnitude.clone()
# non maximum suppression direction by direction
for pos_i in range(4):
neg_i = pos_i + 4
# get the oriented grad for the angle
is_oriented_i = (positive_idx == pos_i) * 1
is_oriented_i = is_oriented_i + (positive_idx == neg_i) * 1
pos_directional = directional[:, pos_i]
neg_directional = directional[:, neg_i]
selected_direction = torch.stack([pos_directional, neg_directional])
# get the local maximum pixels for the angle
is_max = selected_direction.min(dim=0)[0] > 0.0
is_max = torch.unsqueeze(is_max, dim=1)
# apply non maximum suppression
to_remove = (is_max == 0) * 1 * (is_oriented_i) > 0
thin_edges[to_remove] = 0.0
# thresholds
if low_threshold is not None:
low = thin_edges > low_threshold
if high_threshold is not None:
high = thin_edges > high_threshold
# get black/gray/white only
thin_edges = low * 0.5 + high * 0.5
if hysteresis:
# get weaks and check if they are high or not
weak = (thin_edges == 0.5) * 1
weak_is_high = (self.hysteresis(thin_edges) > 1) * weak
thin_edges = high * 1 + weak_is_high * 1
else:
thin_edges = low * 1
return blurred, grad_x, grad_y, grad_magnitude, grad_orientation, thin_edges
