目标检测实战:4种YOLO目标检测的C++和Python两种版本实现
本文作者使用C++编写一套基于OpenCV的YOLO目标检测,包含了经典的YOLOv3,YOLOv4,Yolo-Fastest和YOLObile这4种YOLO目标检测的实现。附代码详解。
2020年,新出了几个新版本的YOLO目标检测,在微信朋友圈里转发的最多的有YOLOv4,Yolo-Fastest,YOLObile以及百度提出的PP-YOLO。在此之前,我已经在github发布过YOLOv4,Yolo-Fastest,YOLObile这三种YOLO基于OpenCV做目标检测的程序,但是这些程序是用Python编写的。接下来,我就使用C++编写一套基于OpenCV的YOLO目标检测,这个程序里包含了经典的YOLOv3,YOLOv4,Yolo-Fastest和YOLObile这4种YOLO目标检测的实现。
1. 实现思路
用面向对象的思想定义一个类,类的构造函数会调用opencv的dnn模块读取输入的.cfg和.weights文件来初始化YOLO网络,类有一个成员函数detect对输入的图像做目标检测,主要包括前向推理forward和后处理postprocess。这样就把YOLO目标检测模型封装成了一个类。最后在主函数main里设置一个参数可以选择任意一种YOLO做目标检测,读取一幅图片,调用YOLO类里的detect函数执行目标检测,画出图片中的物体的类别和矩形框。
2. 实现步骤
定义类的构造函数和成员函数和成员变量,如下所示。其中confThreshold是类别置信度阈值,nmsThreshold是重叠率阈值,inpHeight和inpWidth使输入图片的高和宽,netname是yolo模型名称,classes是存储类别的数组,本套程序是在COCO数据集上训练出来的模型,因此它存储有80个类别。net是使用opencv的dnn模块读取配置文件和权重文件后返回的深度学习模型,postprocess是后处理函数,drawPred是在检测到图片里的目标后,画矩形框和类别名。
class YOLO
{
public:
YOLO(Net_config config);
void detect(Mat& frame);
private:
float confThreshold;
float nmsThreshold;
int inpWidth;
int inpHeight;
char netname[20];
vector<string> classes;
Net net;
void postprocess(Mat& frame, const vector<Mat>& outs);
void drawPred(int classId, float conf, int left, int top, int right, int bottom, Mat& frame);
};
接下来,定义一个结构体和结构体数组,如下所示。结构体里包含了类别置信度阈值,重叠率阈值,模型名称,配置文件和权重文件的路径,存储所有类别信息的文档的路径,输入图片的高和宽。然后在结构体数组里,包含了四种YOLO模型的参数集合。
struct Net_config
{
float confThreshold; // Confidence threshold
float nmsThreshold; // Non-maximum suppression threshold
int inpWidth; // Width of network's input image
int inpHeight; // Height of network's input image
string classesFile;
string modelConfiguration;
string modelWeights;
string netname;
};
Net_config yolo_nets[4] = {
{0.5, 0.4, 416, 416,"coco.names", "yolov3/yolov3.cfg", "yolov3/yolov3.weights", "yolov3"},
{0.5, 0.4, 608, 608,"coco.names", "yolov4/yolov4.cfg", "yolov4/yolov4.weights", "yolov4"},
{0.5, 0.4, 320, 320,"coco.names", "yolo-fastest/yolo-fastest-xl.cfg", "yolo-fastest/yolo-fastest-xl.weights", "yolo-fastest"},
{0.5, 0.4, 320, 320,"coco.names", "yolobile/csdarknet53s-panet-spp.cfg", "yolobile/yolobile.weights", "yolobile"}
};
接下来是YOLO类的构造函数,如下所示,它会根据输入的结构体Net_config,来初始化成员变量,这其中就包括opencv读取配置文件和权重文件后返回的深度学习模型。
YOLO::YOLO(Net_config config)
{
cout << "Net use " << config.netname << endl;
this->confThreshold = config.confThreshold;
this->nmsThreshold = config.nmsThreshold;
this->inpWidth = config.inpWidth;
this->inpHeight = config.inpHeight;
strcpy_s(this->netname, config.netname.c_str());
ifstream ifs(config.classesFile.c_str());
string line;
while (getline(ifs, line)) this->classes.push_back(line);
this->net = readNetFromDarknet(config.modelConfiguration, config.modelWeights);
this->net.setPreferableBackend(DNN_BACKEND_OPENCV);
this->net.setPreferableTarget(DNN_TARGET_CPU);
}
接下来的关键的detect函数,在这个函数里,首先使用blobFromImage对输入图像做预处理,然后是做forward前向推理和postprocess后处理。
void YOLO::detect(Mat& frame)
{
Mat blob;
blobFromImage(frame, blob, 1 / 255.0, Size(this->inpWidth, this->inpHeight), Scalar(0, 0, 0), true, false);
this->net.setInput(blob);
vector<Mat> outs;
this->net.forward(outs, this->net.getUnconnectedOutLayersNames());
this->postprocess(frame, outs);
vector<double> layersTimes;
double freq = getTickFrequency() / 1000;
double t = net.getPerfProfile(layersTimes) / freq;
string label = format("%s Inference time : %.2f ms", this->netname, t);
putText(frame, label, Point(0, 30), FONT_HERSHEY_SIMPLEX, 1, Scalar(0, 0, 255), 2);
//imwrite(format("%s_out.jpg", this->netname), frame);
}
postprocess后处理函数的代码实现如下,在这个函数里,for循环遍历所有的候选框outs,计算出每个候选框的最大类别分数值,也就是真实类别分数值,如果真实类别分数值大于confThreshold,那么就对这个候选框做decode计算出矩形框左上角顶点的x, y,高和宽的值,然后把真实类别分数值,真实类别索引id和矩形框左上角顶点的x, y,高和宽的值分别添加到confidences,classIds和boxes这三个vector里。在for循环结束后,执行NMS,去掉重叠率大于nmsThreshold的候选框,剩下的检测框就调用drawPred在输入图片里画矩形框和类别名称以及分数值。
void YOLO::postprocess(Mat& frame, const vector<Mat>& outs) // Remove the bounding boxes with low confidence using non-maxima suppression
{
vector<int> classIds;
vector<float> confidences;
vector<Rect> boxes;
for (size_t i = 0; i < outs.size(); ++i)
{
// Scan through all the bounding boxes output from the network and keep only the
// ones with high confidence scores. Assign the box's class label as the class
// with the highest score for the box.
float* data = (float*)outs[i].data;
for (int j = 0; j < outs[i].rows; ++j, data += outs[i].cols)
{
Mat scores = outs[i].row(j).colRange(5, outs[i].cols);
Point classIdPoint;
double confidence;
// Get the value and location of the maximum score
minMaxLoc(scores, 0, &confidence, 0, &classIdPoint);
if (confidence > this->confThreshold)
{
int centerX = (int)(data[0] * frame.cols);
int centerY = (int)(data[1] * frame.rows);
int width = (int)(data[2] * frame.cols);
int height = (int)(data[3] * frame.rows);
int left = centerX - width / 2;
int top = centerY - height / 2;
classIds.push_back(classIdPoint.x);
confidences.push_back((float)confidence);
boxes.push_back(Rect(left, top, width, height));
}
}
}
// Perform non maximum suppression to eliminate redundant overlapping boxes with
// lower confidences
vector<int> indices;
NMSBoxes(boxes, confidences, this->confThreshold, this->nmsThreshold, indices);
for (size_t i = 0; i < indices.size(); ++i)
{
int idx = indices[i];
Rect box = boxes[idx];
this->drawPred(classIds[idx], confidences[idx], box.x, box.y,
box.x + box.width, box.y + box.height, frame);
}
}
void YOLO::drawPred(int classId, float conf, int left, int top, int right, int bottom, Mat& frame) // Draw the predicted bounding box
{
//Draw a rectangle displaying the bounding box
rectangle(frame, Point(left, top), Point(right, bottom), Scalar(0, 0, 255), 3);
//Get the label for the class name and its confidence
string label = format("%.2f", conf);
if (!this->classes.empty())
{
CV_Assert(classId < (int)this->classes.size());
label = this->classes[classId] + ":" + label;
}
//Display the label at the top of the bounding box
int baseLine;
Size labelSize = getTextSize(label, FONT_HERSHEY_SIMPLEX, 0.5, 1, &baseLine);
top = max(top, labelSize.height);
//rectangle(frame, Point(left, top - int(1.5 * labelSize.height)), Point(left + int(1.5 * labelSize.width), top + baseLine), Scalar(0, 255, 0), FILLED);
putText(frame, label, Point(left, top), FONT_HERSHEY_SIMPLEX, 0.75, Scalar(0, 255, 0), 1);
}
最后是主函数main,代码实现如下。在主函数里的第一行代码,输入参数yolo_nets[2]表示选择了四种YOLO模型里的第三个yolo-fastest,使用者可以自由设置这个参数,从而能自由选择YOLO模型。接下来是定义输入图片的路径,opencv读取图片,传入到yolo_model的detect函数里做目标检测,最后在窗口显示检测结果。
int main()
{
YOLO yolo_model(yolo_nets[2]);
string imgpath = "person.jpg";
Mat srcimg = imread(imgpath);
yolo_model.detect(srcimg);
static const string kWinName = "Deep learning object detection in OpenCV";
namedWindow(kWinName, WINDOW_NORMAL);
imshow(kWinName, srcimg);
waitKey(0);
destroyAllWindows();
}

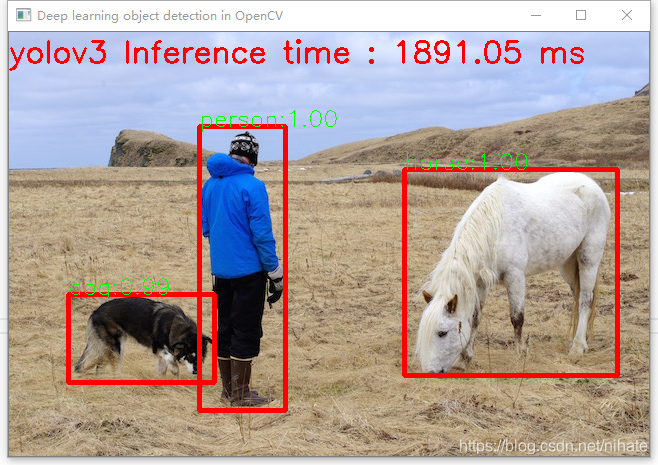

在编写并调试完程序后,我多次运行程序来比较这4种YOLO目标检测网络在一幅图片上的运行耗时。运行程序的环境是win10-cpu,VS2019+opencv4.4.0,这4种YOLO目标检测网络在同一幅图片上的运行耗时的结果如下:
可以看到Yolo-Fastest运行速度最快,YOLObile号称是实时的,但是从结果看并不如此。并且查看它们的模型文件,可以看到Yolo-Fastest的是最小的。如果在ubuntu-gpu环境里运行,它还会更快。
整个程序的运行不依赖任何深度学习框架,只需要依赖OpenCV4这个库就可以运行整个程序,做到了YOLO目标检测的极简主义,这个在硬件平台部署时是很有意义的。建议在ubuntu系统里运行这套程序,上面展示的是在win10-cpu机器上的运行结果,而在ubuntu系统里运行,一张图片的前向推理耗时只有win10-cpu机器上的十分之一。
我把这套程序发布在github上,这套程序包含了C++和Python两种版本的实现,地址是 https://github.com/hpc203/yolov34-cpp-opencv-dnn
此外,我也编写了使用opencv实现yolov5目标检测,程序依然是包含了C++和Python两种版本的实现,地址是
https://github.com/hpc203/yolov5-dnn-cpp-python 和 https://github.com/hpc203/yolov5-dnn-cpp-python-v2
本文作者使用C++编写一套基于OpenCV的YOLO目标检测,包含了经典的YOLOv3,YOLOv4,Yolo-Fastest和YOLObile这4种YOLO目标检测的实现。附代码详解。 2020年,新出了几个新版本的YOLO目标检测,在微信朋友圈里转发的最多的有YOLOv4,Yolo-Fastest,YOLObile以及百度提出的PP-YOLO。在此之前,我已经在github发布过YOLOv4,Yolo-Fastest,YOLObile这三种YOLO基于OpenCV做目标检测的程序,但是这些程序是用Python编写的。接下来,我就使用C++编写一套基于OpenCV的YOLO目标检测,这个程序里包含了经典的YOLOv3,YOLOv4,Yolo-Fastest和YOLObile这4种YOLO目标检测的实现。 1. 实现思路 用面向对象的思想定义一个类,类的构造函数会调用opencv的dnn模块读取输入的.cfg和.weights文件来初始化YOLO网络,类有一个成员函数detect对输入的图像做目标检测,主要包括前向推理forward和后处理postprocess。这样就把YOLO目标检测模型封装成了一个类。最后在主函数main里设置一个参数可以选择任意一种YOLO做目标检测,读取一幅图片,调用YOLO类里的detect函数执行目标检测,画出图片中的物体的类别和矩形框。 2. 实现步骤 定义类的构造函数和成员函数和成员变量,如下所示。其中confThreshold是类别置信度阈值,nmsThreshold是重叠率阈值,inpHeight和inpWidth使输入图片的高和宽,netname是yolo模型名称,classes是存储类别的数组,本套程序是在COCO数据集上训练出来的模型,因此它存储有80个类别。net是使用opencv的dnn模块读取配置文件和权重文件后返回的深度学习模型,postprocess是后处理函数,drawPred是在检测到图片里的目标后,画矩形框和类别名。 class YOLO { public: YOLO(Net_config config); void detect(Mat& frame); private: float confThreshold; float nmsThreshold; int inpWidth; int inpHeight; char netname[20]; vector<string> classes; Net net; void postprocess(Mat& frame, const vector<Mat>& outs); void drawPred(int classId, float conf, int left, int top, int right, int bottom, Mat& frame); }; 接下来,定义一个结构体和结构体数组,如下所示。结构体里包含了类别置信度阈值,重叠率阈值,模型名称,配置文件和权重文件的路径,存储所有类别信息的文档的路径,输入图片的高和宽。然后在结构体数组里,包含了四种YOLO模型的参数集合。 struct Net_config { float confThreshold; // Confidence threshold float nmsThreshold; // Non-maximum suppression threshold int inpWidth; // Width of network's input image int inpHeight; // Height of network's input image string classesFile; string modelConfiguration; string modelWeights; string netname; }; Net_config yolo_nets[4] = { {0.5, 0.4, 416, 416,"coco.names", "yolov3/yolov3.cfg", "yolov3/yolov3.weights", "yolov3"}, {0.5, 0.4, 608, 608,"coco.names", "yolov4/yolov4.cfg", "yolov4/yolov4.weights", "yolov4"}, {0.5, 0.4, 320, 320,"coco.names", "yolo-fastest/yolo-fastest-xl.cfg", "yolo-fastest/yolo-fastest-xl.weights", "yolo-fastest"}, {0.5, 0.4, 320, 320,"coco.names", "yolobile/csdarknet53s-panet-spp.cfg", "yolobile/yolobile.weights", "yolobile"} }; 接下来是YOLO类的构造函数,如下所示,它会根据输入的结构体Net_config,来初始化成员变量,这其中就包括opencv读取配置文件和权重文件后返回的深度学习模型。 YOLO::YOLO(Net_config config) { cout << "Net use " << config.netname << endl; this->confThreshold = config.confThreshold; this->nmsThreshold = config.nmsThreshold; this->inpWidth = config.inpWidth; this->inpHeight = config.inpHeight; strcpy_s(this->netname, config.netname.c_str()); ifstream ifs(config.classesFile.c_str()); string line; while (getline(ifs, line)) this->classes.push_back(line); this->net = readNetFromDarknet(config.modelConfiguration, config.modelWeights); this->net.setPreferableBackend(DNN_BACKEND_OPENCV); this->net.setPreferableTarget(DNN_TARGET_CPU); } 接下来的关键的detect函数,在这个函数里,首先使用blobFromImage对输入图像做预处理,然后是做forward前向推理和postprocess后处理。 void YOLO::detect(Mat& frame) { Mat blob; blobFromImage(frame, blob, 1 / 255.0, Size(this->inpWidth, this->inpHeight), Scalar(0, 0, 0), true, false); this->net.setInput(blob); vector<Mat> outs; this->net.forward(outs, this->net.getUnconnectedOutLayersNames()); this->postprocess(frame, outs); vector<double> layersTimes; double freq = getTickFrequency() / 1000; double t = net.getPerfProfile(layersTimes) / freq; string label = format("%s Inference time : %.2f ms", this->netname, t); putText(frame, label, Point(0, 30), FONT_HERSHEY_SIMPLEX, 1, Scalar(0, 0, 255), 2); //imwrite(format("%s_out.jpg", this->netname), frame); } postprocess后处理函数的代码实现如下,在这个函数里,for循环遍历所有的候选框outs,计算出每个候选框的最大类别分数值,也就是真实类别分数值,如果真实类别分数值大于confThreshold,那么就对这个候选框做decode计算出矩形框左上角顶点的x, y,高和宽的值,然后把真实类别分数值,真实类别索引id和矩形框左上角顶点的x, y,高和宽的值分别添加到confidences,classIds和boxes这三个vector里。在for循环结束后,执行NMS,去掉重叠率大于nmsThreshold的候选框,剩下的检测框就调用drawPred在输入图片里画矩形框和类别名称以及分数值。 void YOLO::postprocess(Mat& frame, const vector<Mat>& outs) // Remove the bounding boxes with low confidence using non-maxima suppression { vector<int> classIds; vector<float> confidences; vector<Rect> boxes; for (size_t i = 0; i < outs.size(); ++i) { // Scan through all the bounding boxes output from the network and keep only the // ones with high confidence scores. Assign the box's class label as the class // with the highest score for the box. float* data = (float*)outs[i].data; for (int j = 0; j < outs[i].rows; ++j, data += outs[i].cols) { Mat scores = outs[i].row(j).colRange(5, outs[i].cols); Point classIdPoint; double confidence; // Get the value and location of the maximum score minMaxLoc(scores, 0, &confidence, 0, &classIdPoint); if (confidence > this->confThreshold) { int centerX = (int)(data[0] * frame.cols); int centerY = (int)(data[1] * frame.rows); int width = (int)(data[2] * frame.cols); int height = (int)(data[3] * frame.rows); int left = centerX - width / 2; int top = centerY - height / 2; classIds.push_back(classIdPoint.x); confidences.push_back((float)confidence); boxes.push_back(Rect(left, top, width, height)); } } } // Perform non maximum suppression to eliminate redundant overlapping boxes with // lower confidences vector<int> indices; NMSBoxes(boxes, confidences, this->confThreshold, this->nmsThreshold, indices); for (size_t i = 0; i < indices.size(); ++i) { int idx = indices[i]; Rect box = boxes[idx]; this->drawPred(classIds[idx], confidences[idx], box.x, box.y, box.x + box.width, box.y + box.height, frame); } } void YOLO::drawPred(int classId, float conf, int left, int top, int right, int bottom, Mat& frame) // Draw the predicted bounding box { //Draw a rectangle displaying the bounding box rectangle(frame, Point(left, top), Point(right, bottom), Scalar(0, 0, 255), 3); //Get the label for the class name and its confidence string label = format("%.2f", conf); if (!this->classes.empty()) { CV_Assert(classId < (int)this->classes.size()); label = this->classes[classId] + ":" + label; } //Display the label at the top of the bounding box int baseLine; Size labelSize = getTextSize(label, FONT_HERSHEY_SIMPLEX, 0.5, 1, &baseLine); top = max(top, labelSize.height); //rectangle(frame, Point(left, top - int(1.5 * labelSize.height)), Point(left + int(1.5 * labelSize.width), top + baseLine), Scalar(0, 255, 0), FILLED); putText(frame, label, Point(left, top), FONT_HERSHEY_SIMPLEX, 0.75, Scalar(0, 255, 0), 1); } 最后是主函数main,代码实现如下。在主函数里的第一行代码,输入参数yolo_nets[2]表示选择了四种YOLO模型里的第三个yolo-fastest,使用者可以自由设置这个参数,从而能自由选择YOLO模型。接下来是定义输入图片的路径,opencv读取图片,传入到yolo_model的detect函数里做目标检测,最后在窗口显示检测结果。 int main() { YOLO yolo_model(yolo_nets[2]); string imgpath = "person.jpg"; Mat srcimg = imread(imgpath); yolo_model.detect(srcimg); static const string kWinName = "Deep learning object detection in OpenCV"; namedWindow(kWinName, WINDOW_NORMAL); imshow(kWinName, srcimg); waitKey(0); destroyAllWindows(); } 在编写并调试完程序后,我多次运行程序来比较这4种YOLO目标检测网络在一幅图片上的运行耗时。运行程序的环境是win10-cpu,VS2019+opencv4.4.0,这4种YOLO目标检测网络在同一幅图片上的运行耗时的结果如下: 图片 图片 图片 图片 可以看到Yolo-Fastest运行速度最快,YOLObile号称是实时的,但是从结果看并不如此。并且查看它们的模型文件,可以看到Yolo-Fastest的是最小的。如果在ubuntu-gpu环境里运行,它还会更快。 图片 整个程序的运行不依赖任何深度学习框架,只需要依赖OpenCV4这个库就可以运行整个程序,做到了YOLO目标检测的极简主义,这个在硬件平台部署时是很有意义的。建议在ubuntu系统里运行这套程序,上面展示的是在win10-cpu机器上的运行结果,而在ubuntu系统里运行,一张图片的前向推理耗时只有win10-cpu机器上的十分之一。 我把这套程序发布在github上,这套程序包含了C++和Python两种版本的实现,地址是 https://github.com/hpc203/yolov34-cpp-opencv-dnn 此外,我也编写了使用opencv实现yolov5目标检测,程序依然是包含了C++和Python两种版本的实现,地址是 https://github.com/hpc203/yolov5-dnn-cpp-python 和 https://github.com/hpc203/yolov5-dnn-cpp-python-v2 考虑到yolov5的模型文件是在pytorch框架里从.pt文件转换生成的.onnx文件,而之前的yolov3,v4都是在darknet框架里生成的.cfg和.weights文件,还有yolov5的后处理计算与之前的yolov3,v4有所不同,因此我没有把yolov5添加到上面的4种YOLO目标检测程序里。 本文仅做学术分享,如有侵权,请联系删文。 下载1 在「计算机视觉工坊」公众号后台回复:深度学习,即可下载深度学习算法、3D深度学习、深度学习框架、目标检测、GAN等相关内容近30本pdf书籍。 下载2 在「计算机视觉工坊」公众号后台回复:计算机视觉,即可下载计算机视觉相关17本pdf书籍,包含计算机视觉算法、Python视觉实战、Opencv3.0学习等。 下载3 在「计算机视觉工坊」公众号后台回复:SLAM,即可下载独家SLAM相关视频课程,包含视觉SLAM、激光SLAM精品课程。 重磅!计算机视觉工坊-学习交流群已成立 扫码添加小助手微信,可申请加入3D视觉工坊-学术论文写作与投稿 微信交流群,旨在交流顶会、顶刊、SCI、EI等写作与投稿事宜。 同时也可申请加入我们的细分方向交流群,目前主要有ORB-SLAM系列源码学习、3D视觉、CV&深度学习、SLAM、三维重建、点云后处理、自动驾驶、CV入门、三维测量、VR/AR、3D人脸识别、医疗影像、缺陷检测、行人重识别、目标跟踪、视觉产品落地、视觉竞赛、车牌识别、硬件选型、深度估计、学术交流、求职交流等微信群,请扫描下面微信号加群,备注:”研究方向+学校/公司+昵称“,例如:”3D视觉 + 上海交大 + 静静“。请按照格式备注,否则不予通过。添加成功后会根据研究方向邀
考虑到yolov5的模型文件是在pytorch框架里从.pt文件转换生成的.onnx文件,而之前的yolov3,v4都是在darknet框架里生成的.cfg和.weights文件,还有yolov5的后处理计算与之前的yolov3,v4有所不同,因此我没有把yolov5添加到上面的4种YOLO目标检测程序里。
