前 言：
repVGG绝对可以算得上2020年在backbone方面有很大影响力的工作，其核心思想是：通过结构重参数化思想，让训练网络的多路结构(多分支模型训练时的优势——性能高)转换为推理网络的单路结构(模型推理时的好处——速度快、省内存）)，结构中均为3x3的卷积核，同时，计算库（如CuDNN,Intel MKL）和硬件针对3x3卷积有深度的优化，最终可以使网络有着高效的推理速率(其实TensorRT在构建engine阶段，对模型进行重构，底层也是应用了卷积合并，多分支融合思想，来使得模型最终有着高性能的推理速率)。
背 景：
早起我们在设计网络时，为了获得高性能网络结构，不断进行尝试和摸索之后，得到了以下可以显著增长网络性能的结构：

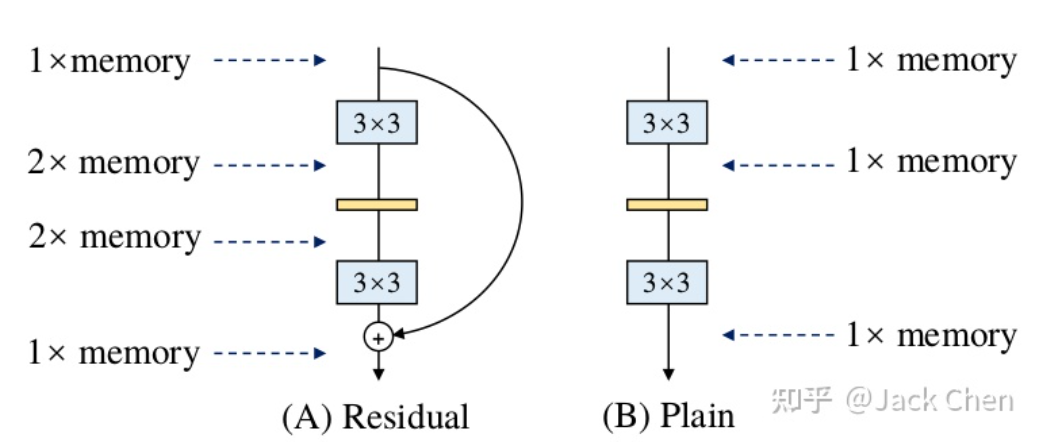

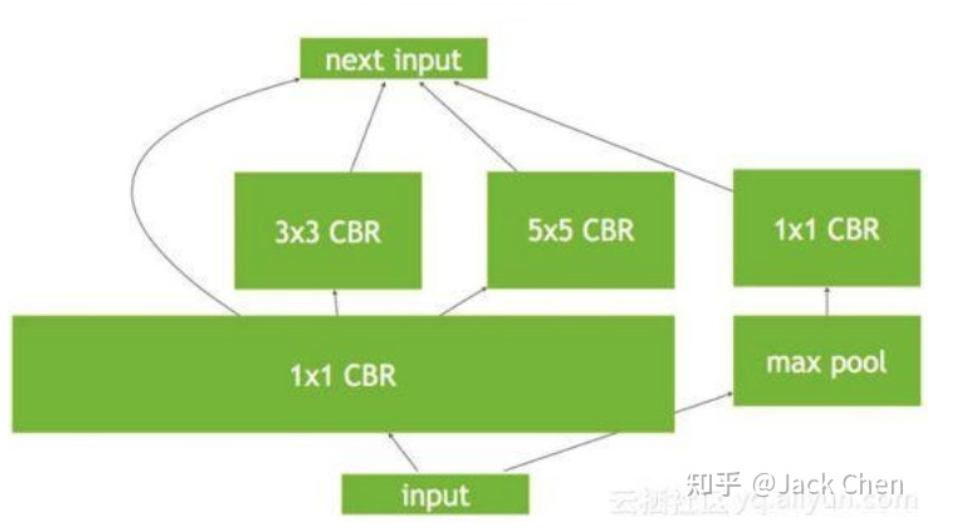

（1）多分支结构：第一次出现多分支结构应该是在Inception中(如果不是，请各位指正)，就获得了高性能收益，加上不同分支应用不同卷积核，能获得不同感受野，后续出现的ResNet，其残差结构也是多路结构。但是需要注意的是：多路结构需要保存中间结果，显存占有量会明显增高，只有到多路融合时，显存会会降低。这里如下图所示：
同时，由ShuffleNet论文中提到的网络高效推理法则：模型分支越少，速度越快。所以，可想而知，多分支结果虽然会带来高性能收益，但是，显存占用明显增加，且模型推理速度会一定程度降低，这在工业场景上是不实用的。
（2）性能优异组件：随着不断尝试于探索，出现了很多性能优异的网络组件，比如深度可分离卷积，分组卷积等等，这些都可以显著增加网络性能，但是，我们也知道，就拿group conv来说，当group越多是，我们知道网络性能会越好，但是，其MAC(内存访问成本)也会显著增大，最终导致模型变慢，深度可分离卷积虽然可以显著降低FLOPs，但是其MAC也会增加，最终导致模型速度变慢。
这就引发了一个矛盾，既然多分支结构和性能优异的组件能显著提高模型性能，但是，又会最终导致模型在推理时速度变慢且还非常耗内存，这非常不利于工业场景(尤其实在算力受限的情况下)。这种问题该怎么解决呢？
方案：
想要使网络具有高性能，又要有高效推理速度，怎么才能解决这个问题？repVGG给了我们答案：结构重参数化思想，也即训练时尽量用多分支结构来提升网络性能，而推理时，采用利用结构重参数化思想，将其变为单路结构，这样，显存占用少，推理速度又快。
backbone:
作者最终选择将VGG作为backbone，这里为什么要选择这么古董的玩意儿呢，而不是选择现在主流的ResNet架构？主要是基于以下三点考虑：
1. 速度快:

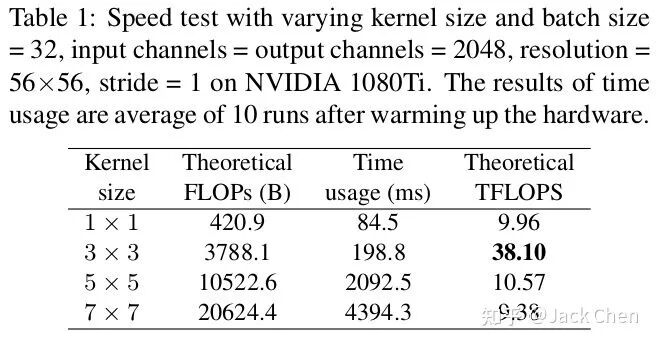

我们都知道，VGG几乎都是由3x3卷积堆叠而成，而现在加速库比如NVIDIA的cudNN，Intel的MKL和相关硬件对3x3的卷积核有非常好的性能优化，而在VGG中，几乎都是conv3x3。因此，利用现有加速库，会得到更好的性能优化，从下表就就可以看出，在相同channels、input_size和batchsize条件下，不同卷积核的FLOPs和TFLOPs和用时，可以看出，3x3卷积非常快。在GPU上，3x3卷积的计算密度(理论运算量(Theoretical FLOPs ÷ Time usage)除以所用时间)可达1x1和5x5卷积的4倍。
2. 节省内存：
VGG是一个直筒性单路结构，由上述分析可知，单路结构会占有更少的内存，因为不需要保存其中间结果，同时，单路架构非常快，因为并行度高。同样的计算量，大而整的运算效率远超小而碎的运算。
3. 灵活性好：
多分支结构会引入网络结构的约束，比如Resnet的残差结构要求输入和卷积出来的张量维度要一致(这样才能相加），这种约束导致网络不易延伸拓展，也一定程度限制了通道剪枝。对应的单路结构就比较友好，非常容易改变各层的宽度，这样剪枝后也能得到很好的加速比。
RepVGG主体部分只有一种算子: conv3x3+ReLU。在设计专用芯片时，给定芯片尺寸或造价，我们可以集成海量的3x3卷积-ReLU计算单元来达到很高的效率。别忘了，单路架构省内存的特性也可以帮我们少做存储单元。

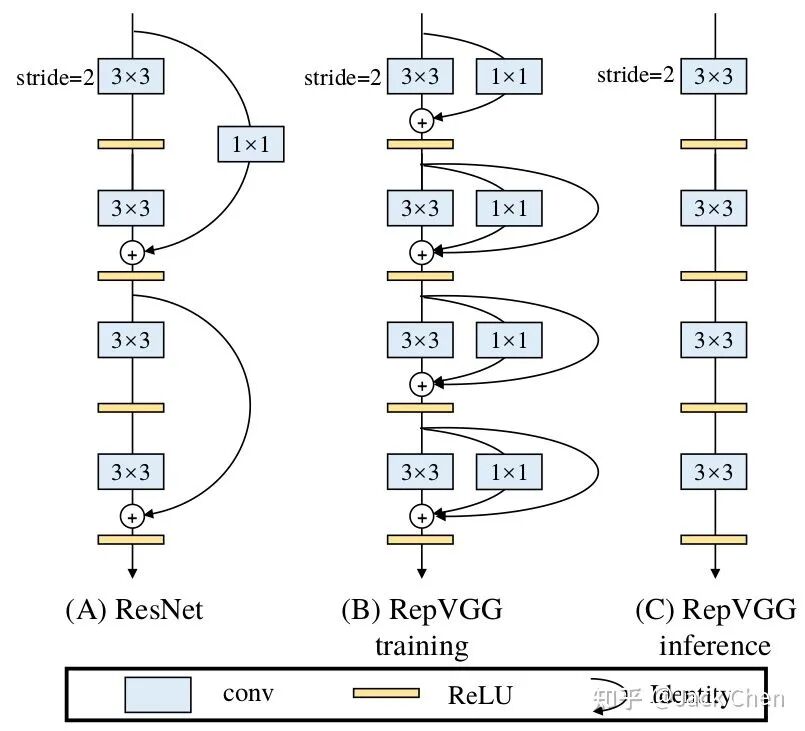

综上所述，我们提出regVGG结构，如下图所示：

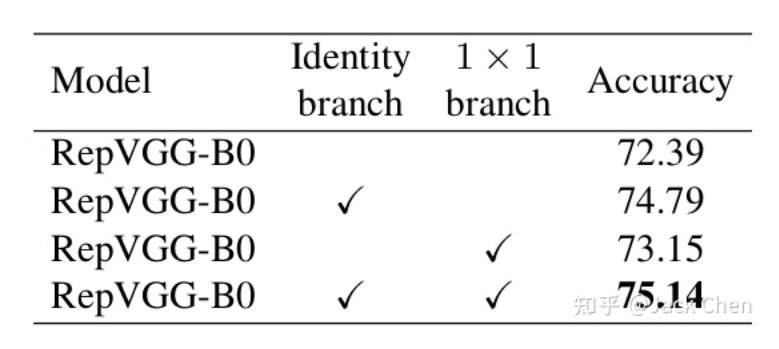

可以看到，我们在原始VGG基础上，引入和残差分支和1x1卷积分支，为了后续重参数化成单路结构，我们调整了分支放置的位置，没有进行跨层连接，而是直接连了过去，后续的对比试验也证明了残差分支和conv_1x1均能增加网络性能，如下图所示：
多路模型(train)转换单路模型(test)

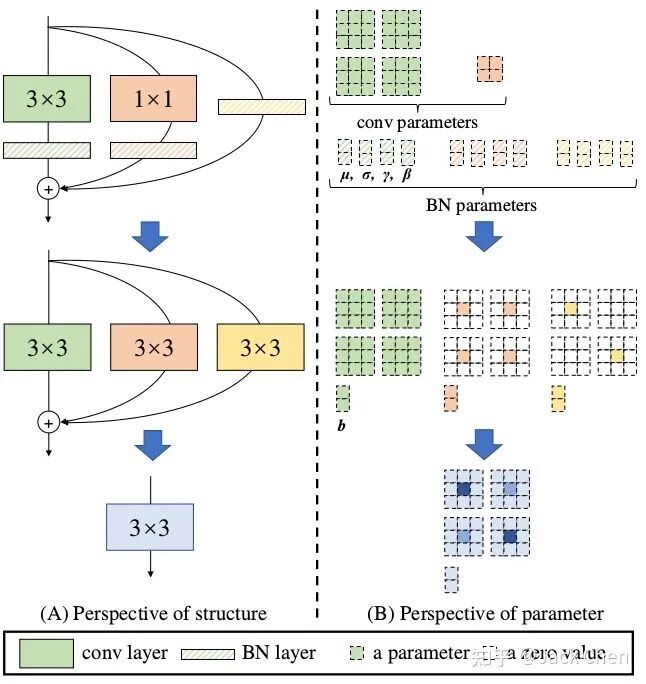

网络在训练完毕后，怎样将多路模型转化为单路模型，最终部署到终端，这应该是本文的核心，如下图所示：
上述过程就是将train好的multi_path model 转换为single_path model，从而最终在推理时达到高性能。上面训练过程用到的模型涉及到三路：常规的conv_3x3，conv_1x1，identity，且这三路每一路都跟着BN层，下面仔细讲解这三路是怎样合并成一个conv_3x3单元的。
1. 卷积层和BN层合并：

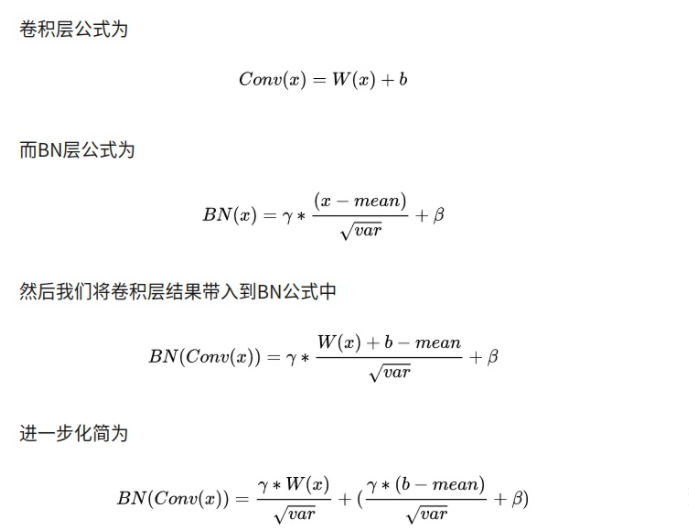

repVGG中大量运用conv+BN层，我们知道将层合并，减少层数能提升网络性能，下面的推理是conv带有bias的过程：
这其实就是一个卷积层，只不过权重考虑了BN的参数 我们令：
最终的融合结果即为：
相关融合代码如下图所示：
def _fuse_bn_tensor(self, branch):
if branch is None:
return 0, 0
if isinstance(branch, nn.Sequential):
kernel = branch.conv.weight
running_mean = branch.bn.running_mean
running_var = branch.bn.running_var
gamma = branch.bn.weight
beta = branch.bn.bias
eps = branch.bn.eps
else:
...
std = (running_var + eps).sqrt()
t = (gamma / std).reshape(-1, 1, 1, 1)

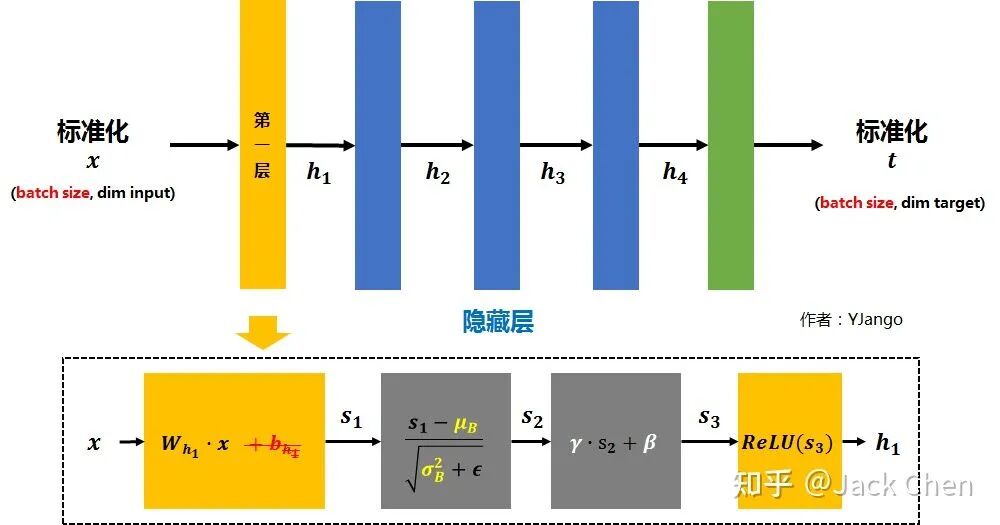

return kernel * t, beta - running_mean * gamma / std上述融合过程是conv带有bias的，现在一般带有BN的conv几乎已经不带bias了，已经将其与BN层中的β进行合并，带有BN层的conv+bn计算过程如下图所示：
2. conv_3x3和conv_1x1合并

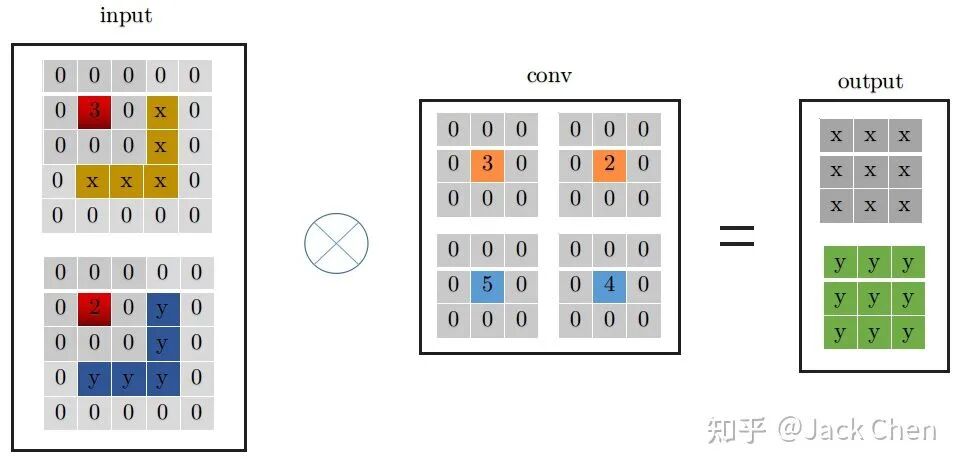

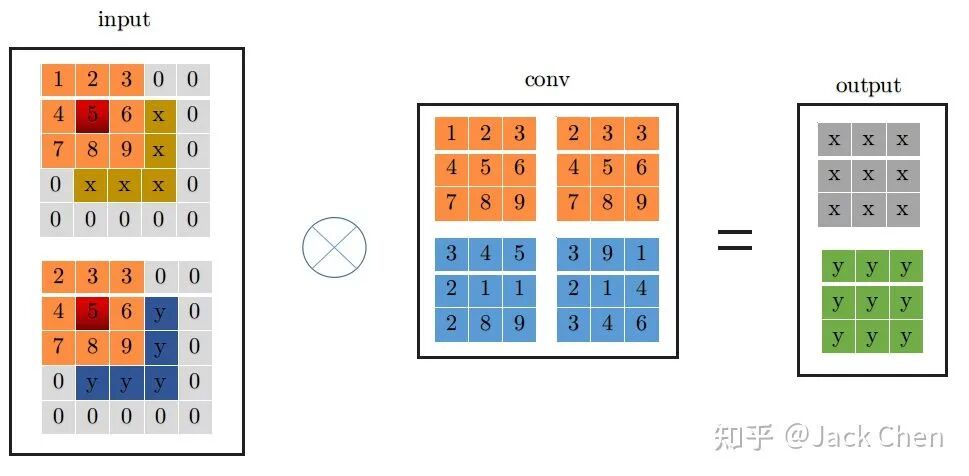

这里为了详细说明下，假设输入特征图特征图尺寸为(1, 2, 3, 3)，输出特征图尺寸与输入特征图尺寸相同，且stride=1，下面展示是conv_3x3的卷及过程：
conv_3x3卷积过程大家都很熟悉，看上图一目了然，首先将特征图进行pad=kernel_size//2，然后从左上角开始(上图中红色位置)做卷积运算，最终得到右边output输出。下面是conv_1x1卷积过程：

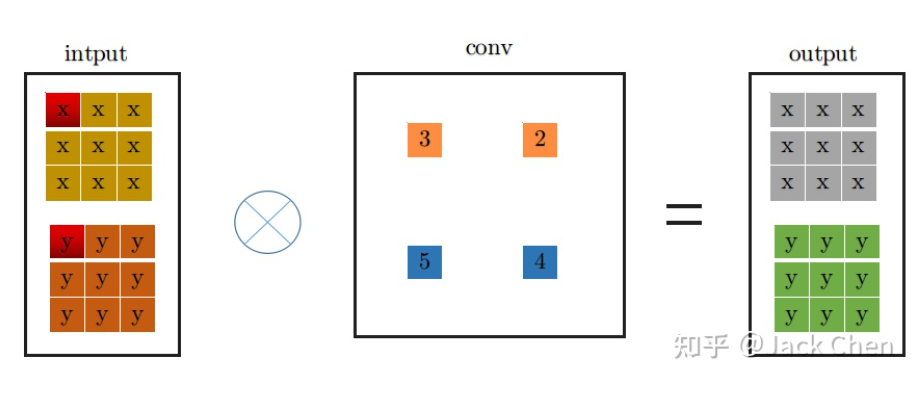

同理，conv_1x1跟conv_3x3卷积过程一样，从上图中左边input中红色位置开始进行卷积，得到右边的输出，观察conv_1x1和conv_3x3的卷积过程，可以发现他们都是从input中红色起点位置开始，走过相同的路径，因此，将conv_3x3和conv_1x1进行融合，只需要将conv_1x1卷积核padding成conv_3x3的形式，然后于conv_3x3相加，再与特征图做卷积(这里依据卷积的可加性原理)即可，也就是conv_1x1的卷积过程变成如下形式：
3. identity 等效为特殊权重的卷积层

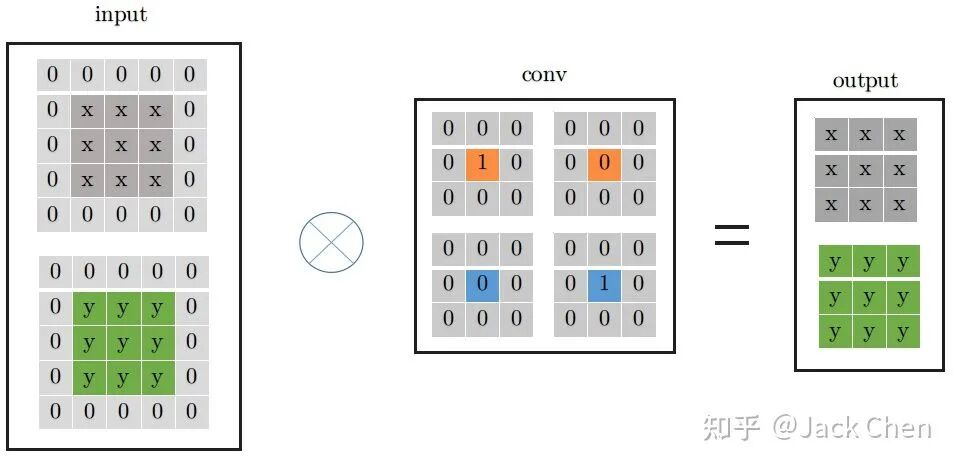

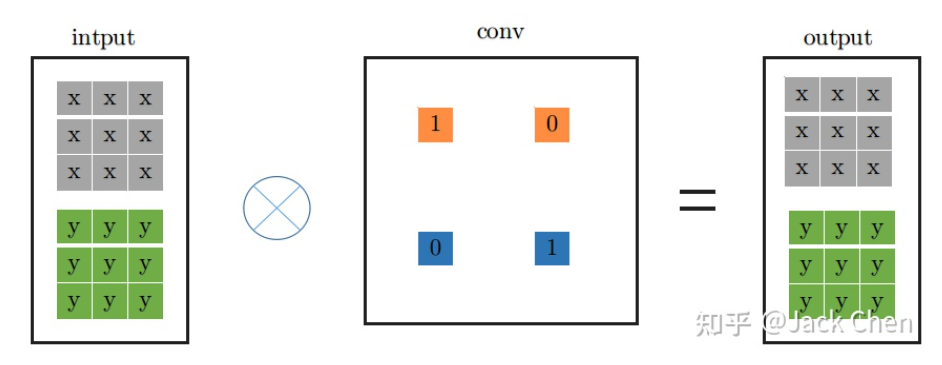

identity层就是输入直接等于输出，也即input中每个通道每个元素直接输出到output中对应的通道，用一个什么样的卷积层来等效这个操作呢，我们知道，卷积操作必须涉及要将每个通道加起来然后输出的，然后又要保证input中的每个通道每个元素等于output中，从这一点，我们可以从PWconv想到，只要令当前通道的卷积核参数为1，其余的卷积核参数为0，就可以做到；从DWconv中可以想到，用conv_1x1卷积且卷积核权重为1，就能保证每次卷积不改变输入，因此，identity可以等效成如下的conv_1x1的卷积形式：
从上面的分析，我们进一步可以将indentity -> conv_1x1 -> conv_3x3的形式，如下所示：

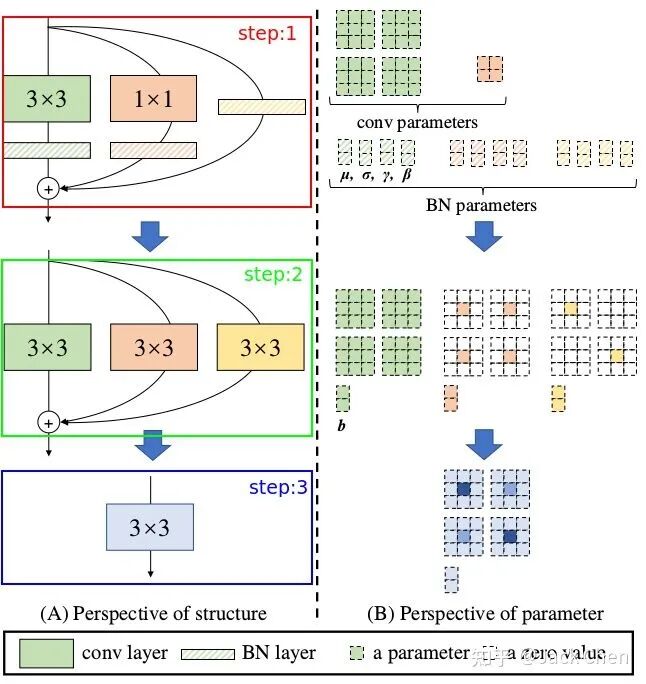

上述过程就是对应论文中所属的下述从step1到step2的变换过程，涉及conv于BN层融合，conv_1x1与identity转化为等价的conv_3x3的形式：
结构重参数化的最后一步也就是上图中step2 -> step3， 这一步就是利用卷积可加性原理，将三个分支的卷积层和bias对应相加组成最终一个conv_3x3的形式即可。
感想：
repVGG总的来说，是一篇非常棒的关于backbone工作，将常规的工作思路：train model -> deploy model，转换为：train model -> redefine model -> deploy model，我猜测与TensorRT在根据train model构建高效率的inference engine思路一样，tensorRT对模型进行加速，也是在模型进行优化和等效变换，看下述模型：

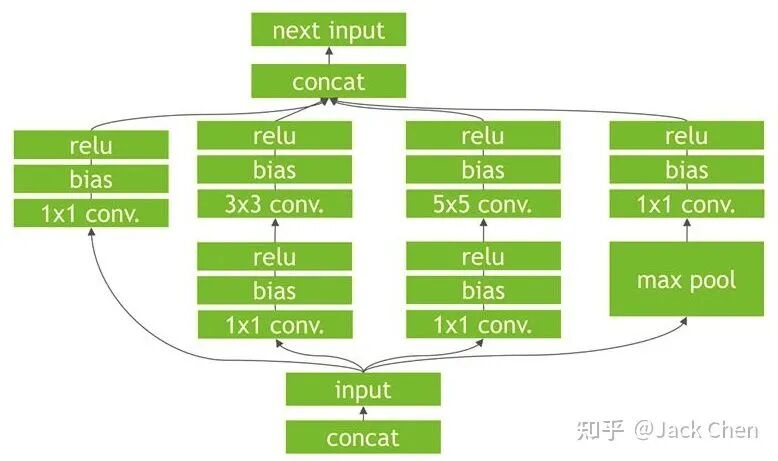

可以看到上图中很多零散的OP节点，我们知道OP越多，会导致网络推理越慢，因为，cudnn是一个动态库，对于每个op，程序运行时都是需要在.so库(Win系统下是.dll)找到对应的实现，因为会导致推理变慢。

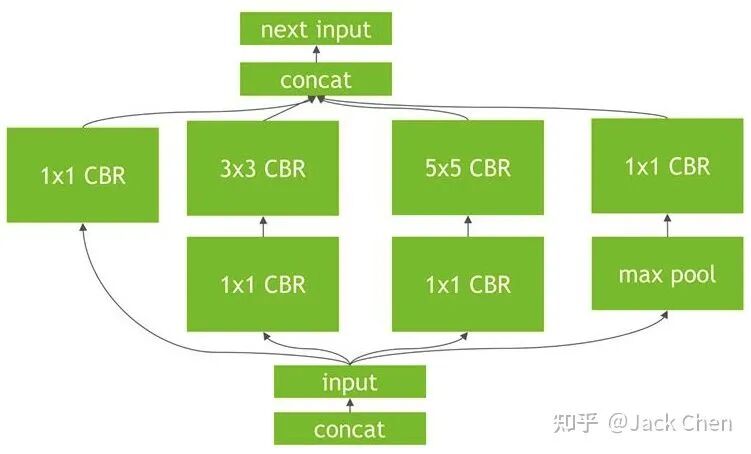

TensorRT的优化如上图，将CONV+BN+ReLU层进行合并（也称之为*垂直融合*），至于为什么上图中写的是bias而不是BN层，这是因为，带有BN的层的conv的实现，其bias和BN层的beta项进行合并了。

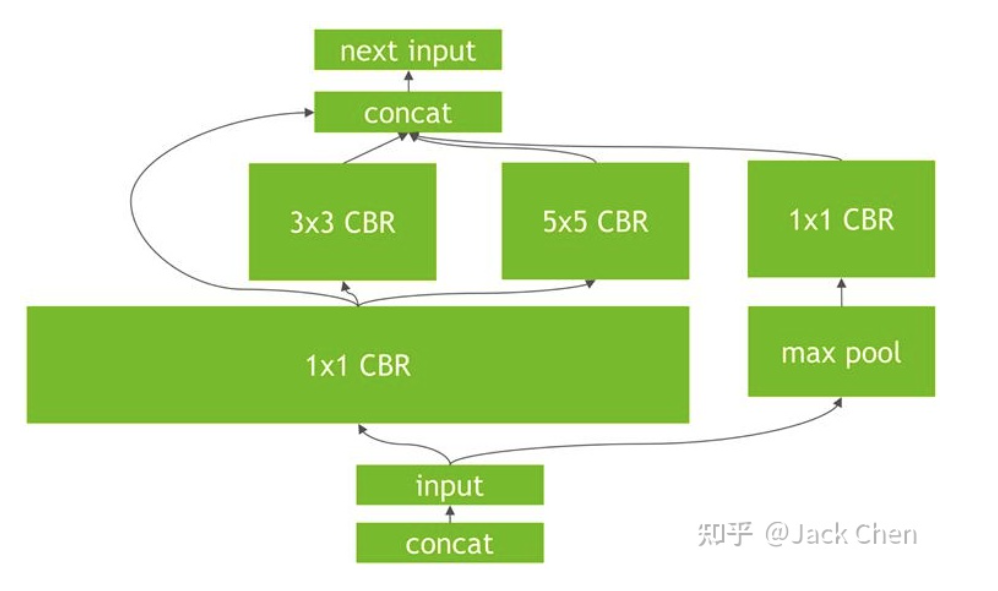

进一步的发现，TensorRT会继续做合并优化处理，在上图的基础上，你会发现conv_1*1被合并成了一个超级大的层。这里是水平融合机制，也即在同一个level层面上的相同操作进行融合。
最后，进一步取消一些没必要的层，比如concat操作。
对于模型加速和模型等效以及部署加速工作，repVGG给了我们很多启发，此外，丁霄汉大佬的另外一篇优秀论文：arxiv.org/pdf/1908.0393， ACNet，后续会深入研究这篇论文。
参考文献：
[1]. 郑泽康：图解RepVGG
[2]. https://zhuanlan.zhihu.com/p/344324470
