步骤详解 | MCGS和西门子1500 之间的以太网通信

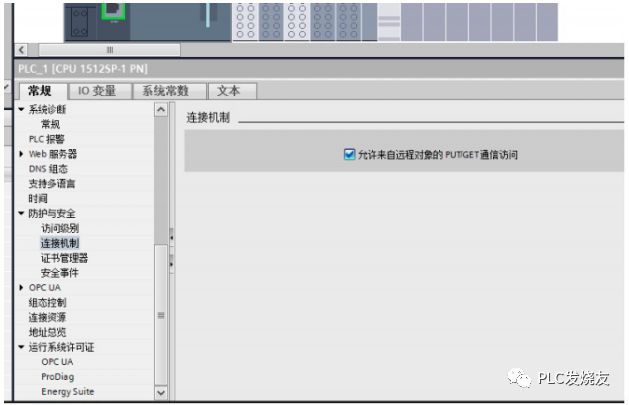

1.1500PLC的硬件IP地址要和MCGS在同一个网段（关）都可以，并且PLC要允许接受远程对象的通信访问。

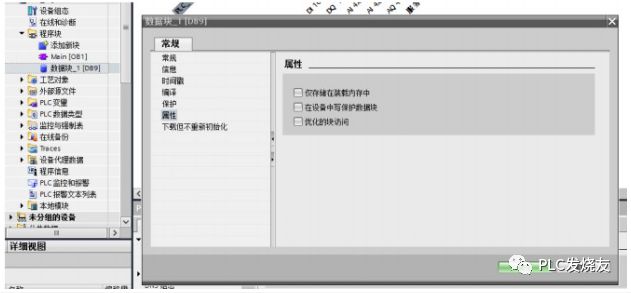

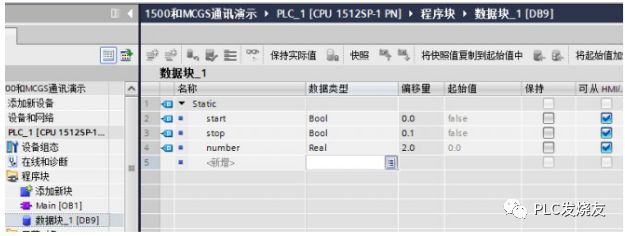

2.MCGS 和 1500 的数据交换， MCGS中的“ V”对应的是1500中的 DB块中的数据， DB块必须是非优化，在 DB块中添加数据。







MCGS中的操作

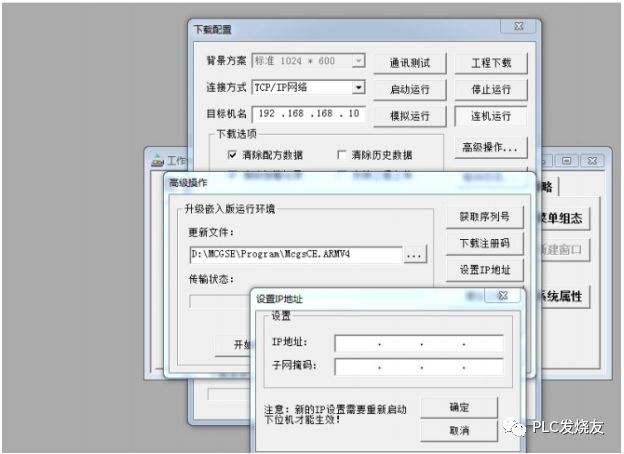

1.保证 MCGS和 1500 的 IP地址在同一个网段，MCGS启动时可以长按屏幕任何位置，进入屏的属性窗口检查屏的IP地址。在“工具”--“下载配置” --  “高级操作”中修改屏的IP地址。

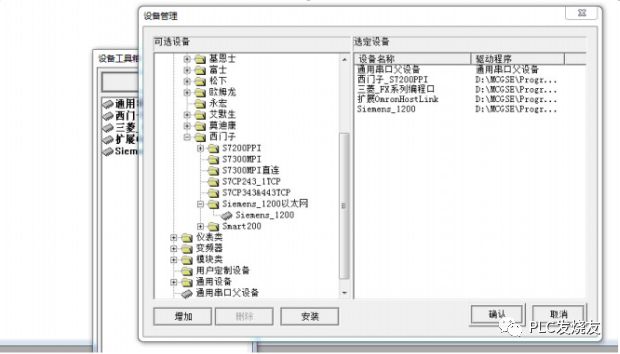

2.添加驱动， MCGS软件中没有1500 的驱动，可以直接选用西门子 1200PLC的驱动。

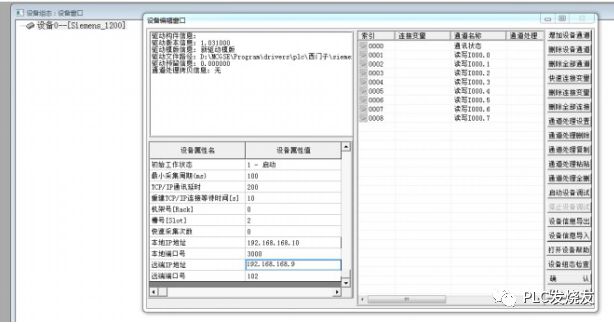

3.进入设备属性，将“本地IP地址”和“远端IP地址”改成设置好的 IP 地址。





4.添加设备通道， 如添加 DB9中的偏移量为 2 的数据类型为“ real”的数。





5.建立实时数据库的变量关联到设备通道，这样MCGS中的变量和 1500PLC中变量的就建立了连接。
