话说按钮控制一个灯，大家首先想到的是单按钮或者两地控制，那么4个按钮该如何控制呢？这就需要逻辑思维的思考，那么接下来就带大家来学习，如何使用4个按钮控制一灯。
01控制要求
某酒吧有4个按钮SB1—SB4，要求这4个按钮中任意两个按钮闭合时，信号灯LED点亮，否则LED灯熄灭。

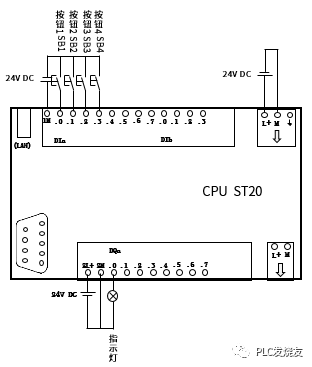

02PLC接线图
03编程程序

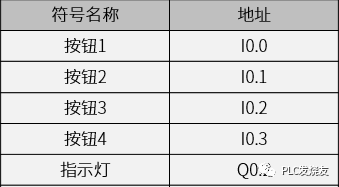

第一步：（设计IO分配表）

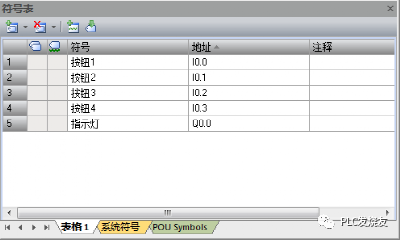

第二步：（对应PLC 符号表）

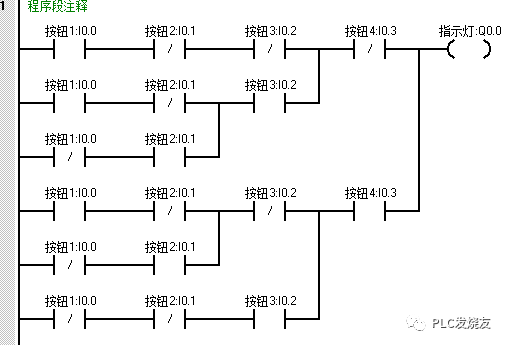

第三步：（设计程序）
当某两个按钮状态为1时，Q0.0得电点亮，若一个或多于两个按钮的状态为1时，Q0.0失电断开。
第四步：（演示程序）

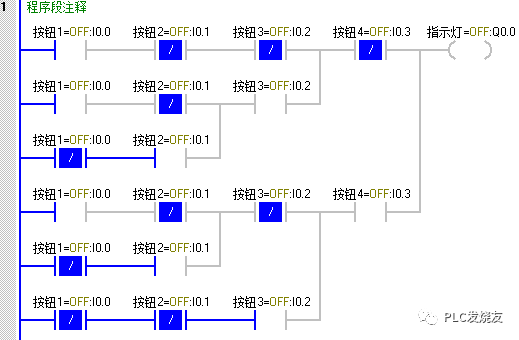

1.监控状态下，未进行任何操作。

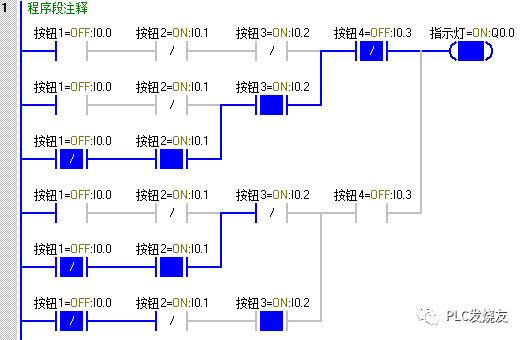

2.同时按下按钮2 I0.1和按钮2 I0.2，Q0.0指示灯才会点亮。

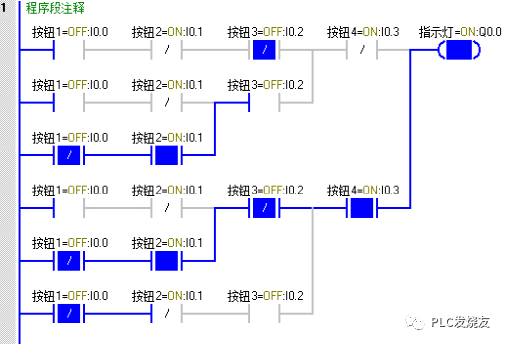

3. 同时按下按钮2 I0.1和按钮4 I0.3，Q0.0指示灯才会点亮。
此时此刻，S7-200 SMART PLC 4个按钮控制一个灯应用，大家都理解并且掌握了吗？不理解的，可以在上述文章找答案哦！
