利用OpenCV建立视差图像

努比 OpenCV学堂昨天

点击上方↑↑↑“OpenCV学堂”关注我

来源：公众号小白学视觉授权

我们都看过3D电影，他们看起来都很酷，这给了我们一个想法，使用一些工具通过改变看图像视角，模拟观众的头部移动。

效果如何？
我们都熟悉"视差"这一术语，它是描述对象在左右眼中的位置差距，视差的大小这取决于我们离它有多远。

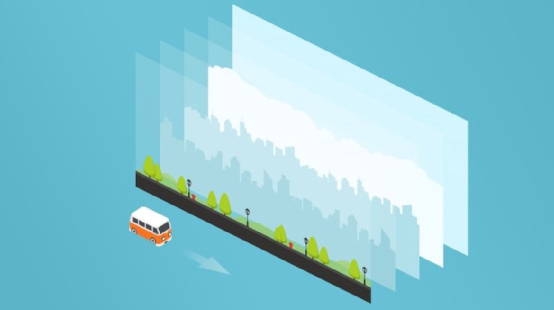

视差

因此，如果我们能在2D图像中获得与不同图像层的相同效果，那么我们可以在这些图像中产生类似的感觉，并产生我们想要的酷效果。

让我们分解一下这个过程

深度图

因此，首先，我们需要将图像分解为不同的图层，并且，我们需要一个2D图像的深度图。深度图只是一个黑白图像，其中图像的白色显示对象与镜头的接近度。获得基本图层后，我们需要从每个图层中画出缺失的部分。最后，我们将单个图像分解成不同的图层。现在，我们可以显示不同的图层，这些图层看起来与原始图像相同。现在，我们可以使用相机进行人脸检测，并测量用户头部的移动，然后移动这些图层并进行匹配。

让我们看看如何编写此工具的代码

因此，首先，我们需要导入一些文件，建议使用版本 4.1.0.25 的 OpenCV。

import os, sys
import numpy as np
import pygame as pg
import cv2

现在，我们需要加载图像和深度图，并调整它们的大小以匹配大小。现在，我们将提供一个深度图、代码，但你可以生成自己的模型MiDaS。

img = cv2.imread('moon.jpg', flags=cv2.CV_8UC4)
depth_map = cv2.imread('moon_depth_map.png')
depth_map = cv2.cvtColor(depth_map,cv2.COLOR_RGB2GRAY)
img = cv2.resize(img, depth_map.shape[:2])

现在，在加载深度贴图后，我们可以通过按不同阈值对深度贴图不同图层创建蒙版。在制作一个图层时，我们需要两个蒙版，一个是该图层，另一个是上一层的第二个蒙版，用于画上一个图层的缺失部分。我们将在循环之外取最后一个图层，以便提取此层中的所有剩余部分。


layers = []
prev_thres = 255
div=30

for thres in range(255 - div, 0, -div):
   ret, mask = cv2.threshold(depth_map, thres, 255,          cv2.THRESH_BINARY)

   ret, prev_mask = cv2.threshold(depth_map, prev_thres, 255, cv2.THRESH_BINARY)

   prev_thres = thres
   inpaint_img = cv2.inpaint(img, prev_mask, 10, cv2.INPAINT_NS)
   layer = cv2.bitwise_and(inpaint_img, inpaint_img, mask = mask)
   layers.append(conv_cv_alpha(layer, mask))

# adding last layer

mask = np.zeros(depth_map.shape, np.uint8)
mask[:,:] = 255

ret, prev_mask = cv2.threshold(depth_map, prev_thres, 255, cv2.THRESH_BINARY)

inpaint_img = cv2.inpaint(img, prev_mask, 10, cv2.INPAINT_NS)    layer = cv2.bitwise_and(inpaint_img, inpaint_img, mask = mask)
layers.append(conv_cv_alpha(layer, mask))

layers = layers[::-1]

我们已经反转了图层，因此我们可以按最后一个层排列到第一层的顺序排列它们。当我们将图层添加到列表中时，我们使用的是函数[conv_cv_alpha]，这将添加 alpha 值（使 RGB 到 RGBA），并使用蒙版使图层的某些部分透明。

def conv_cv_alpha(cv_image, mask):
    b, g, r = cv2.split(cv_image)
    rgba = [r, g, b, mask]
    cv_image = cv2.merge(rgba,4)

    return cv_image

现在来了人脸检测和显示图像的部分。对于人脸检测，我们将使用哈卡卡德。现在，我们将加载 haar 级联进行人脸检测，并创建一个函数，该函数将从图像中返回人脸。

face_cascade = cv2.CascadeClassifier( 'haarcascade_frontalface_default.xml')

def get_face_rect(img):
    gray_img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    face_rects = face_cascade.detectMultiScale(gray_img, 1.3, 5)
    if len(face_rects) == 0:
        return ()
    return face_rects[0]

现在，我们必须显示图像，将根据用户的头移动。我们将使用OpenCV读取凸轮，然后使用 Pygame将每个帧呈现在彼此的顶部。为了计算每一层的移位，我们将计算从框架中心的头部移位，然后缩小头移位以获得一个小的移位值。之后，我们将每个图层的索引值相乘，以获得相应图层的移位值，还可以乘以一些常量值，以获得更好的结果。

我们将创建一个比原始图像稍小的 Pygame 窗口并加载相机。我们使用了比例，因此您更改其值以使最终结果变大。

scale = 1
off_set = 20
width, height = layers[0].get_width(), layers[0].get_height()        win = pg.display.set_mode((int((width - off_set)*scale), int((height - off_set)*scale)))
pg.display.set_caption('Parallax_image')
scaled_layers = []
for layer in layers:
             scaled_layers.append(pg.transform.scale(layer, (int(width*scale), int(height*scale))))
cap = cv2.VideoCapture(0, cv2.CAP_DSHOW)

我们将设置一些常量。你可以玩这些常量来获得不同的结果。

x_transform = True     # allow shift in x-axis
y_transform = False    # allow shift in y-axis
sens = 50              # the amount of scale down of shift value
show_cam = False       # show your face cam
shift_x = 0
shift_y = 0
run = True

最后，主循环渲染所有图层。

while run:
    for event in pg.event.get():
        if event.type==pg.QUIT:
            run = False
    ret, frame = cap.read()
    frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
    initial_pos = (frame.shape[0]/2, frame.shape[1]/2)
    face_rect = get_face_rect(frame)
    if len(face_rect) != 0:
        x,y,w,h, = face_rect
        face_rect_frame = cv2.rectangle(frame, (x, y), (x + w, y + h), (255,255,0), 3)
        shift_x = (initial_pos[0] - (x + w/2))/(sens*scale)
        shift_y = (initial_pos[1] - (y + h/2))/(sens*scale)
    win.fill((255, 255, 255))

    for i, layer in enumerate(scaled_layers):
        new_x = -off_set/2
        new_y = -off_set/2
        if x_transform:
            new_x = 0 + shift_x*i
        if y_transform:
            new_y = 0 + shift_y*i
        win.blit(layer, (new_x, new_y))

   face_rect_frame = cv2.resize(face_rect_frame, (100, 100))
   if show_cam:
       win.blit(conv_cv_pygame(face_rect_frame), (0, 0))
   pg.display.update()
cap.release()
cv2.destroyAllWindows()
pg.quit()
