SolidWorks动画教程（1）：简单动画制作

SolidWorks动画教程（1）：简单动画制作

机械时代网 自学SW 昨天



SolidWorks人关注的微信平台：技术分享、学习交流

方法：

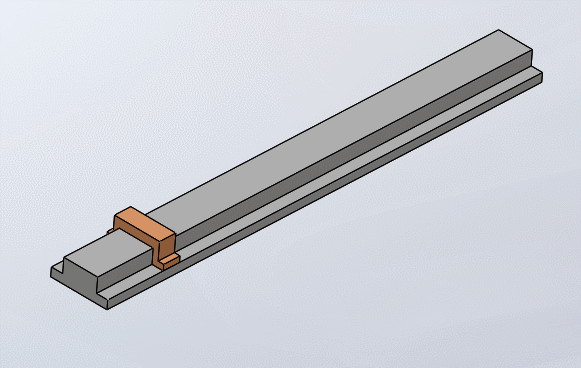

1.首先对模型进行装配，装配完成之后如下图所示。

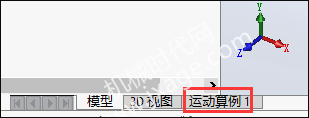

2.点击SolidWorks窗口左下侧的“运动算例1”选项，如下图所示。

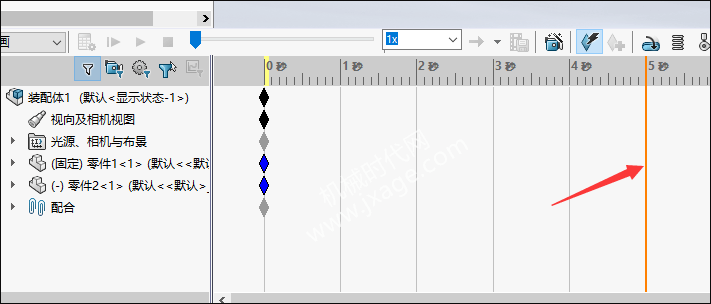

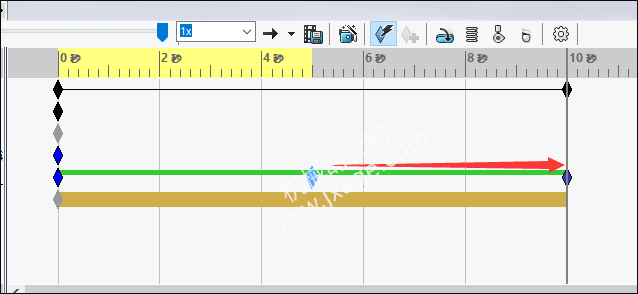

我们可以看到如下图所示的窗口。使用鼠标将红色箭头所指的竖线拖拽到5秒的位置，如下图所示。

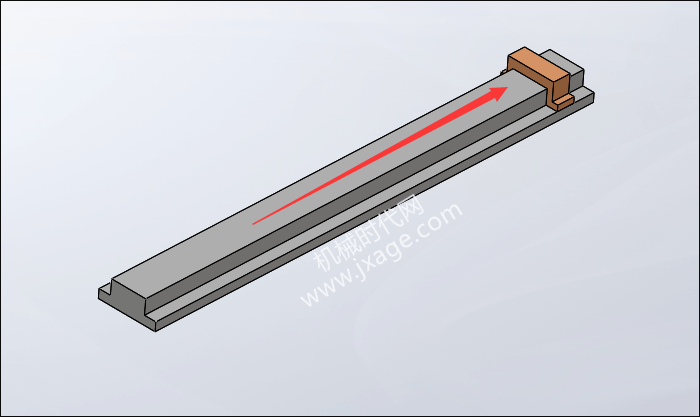

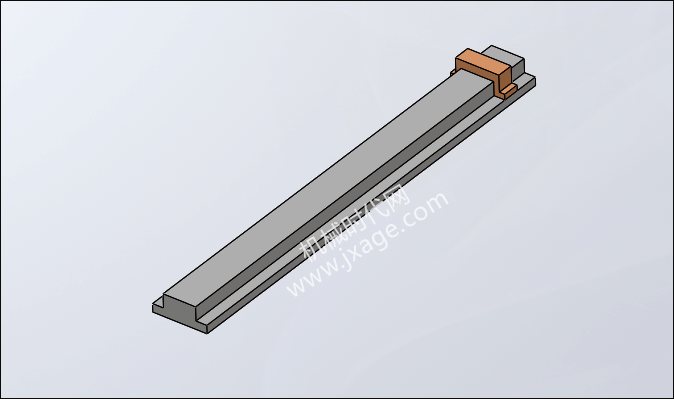

使用鼠标左键拖动下图黄色的零件到零件的另一端，如下图所示。

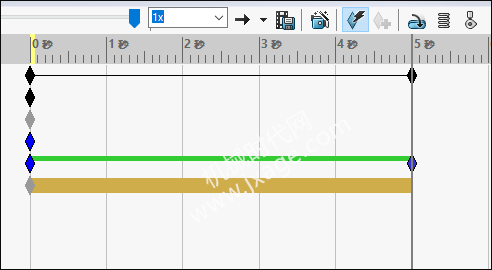

我们可以系统会自动产生如下图所示的键码。这一段我们使用默认的线性插值模式。

3.再次使用鼠标将红色箭头所指的竖线拖拽到10秒处。

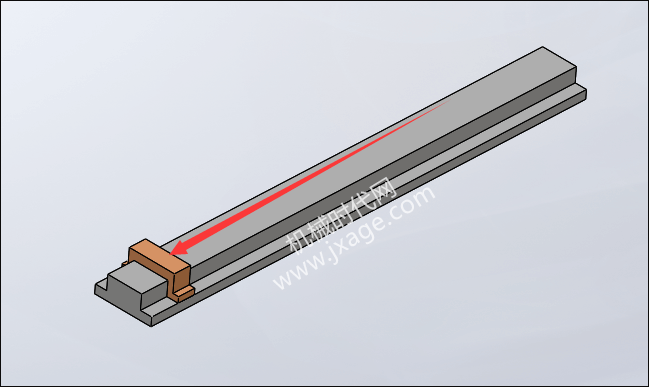

再次将黄色零件拖拽到模型的另一端，如下图所示。这一段我们使用的渐入/渐出的插值模式。

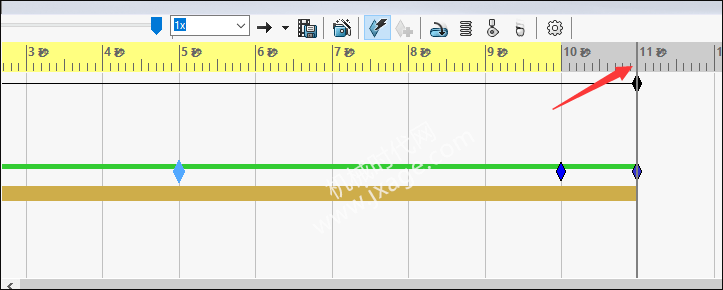

4.使用鼠标将红色箭头所指的竖线拖拽到11秒处。

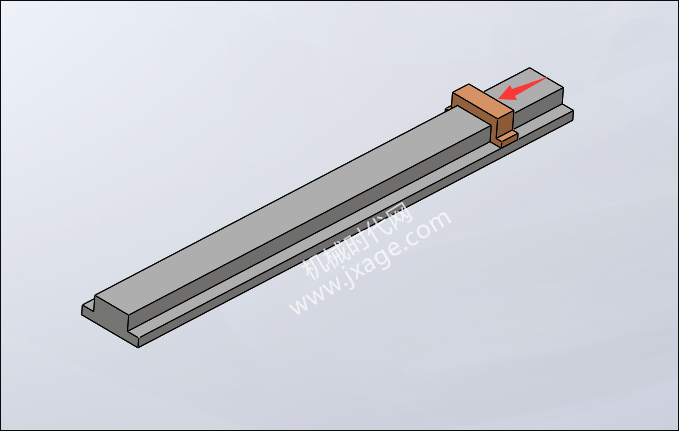

然后使用鼠标将黄色零件拖拽到如下图所示的位置。

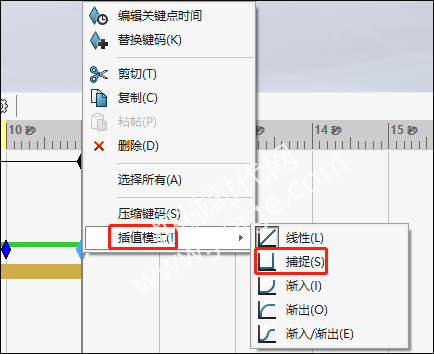

选中11秒处的键码，鼠标右键选择“插值模式”-“捕捉”，如下图所示。

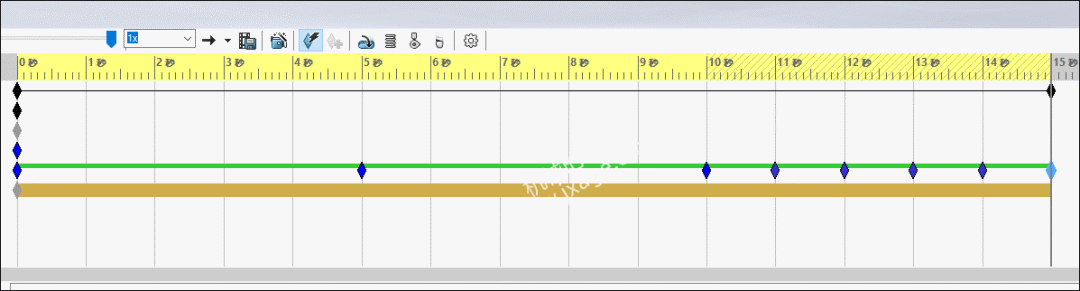

采用上面的方法，分别再次进行4次拖拽，每次将竖线拖拽1秒，然后再将黄色零件移动一段距离，每个键码处的插值模式都选择“捕捉”。最终完成之后如下图所示。

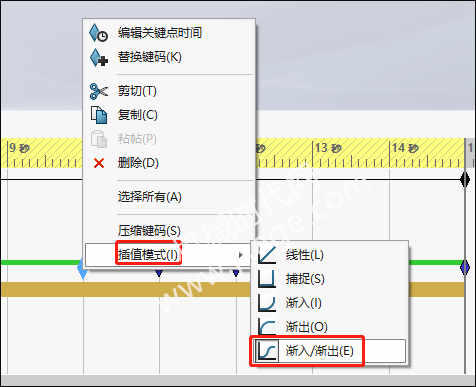

5.将步骤3处的键码插值模式设置为“渐入/渐出”，如下图所示。

6.点击窗口左侧的播放按钮。我们可以看到如下图所示的动画。
