准备工具

1、STEP7-MicroWIN SMARTV2.5软件

2、200SMARTST20PLC一台

3、ET200S+数字量输入模块+数字量输出模块



实现方式

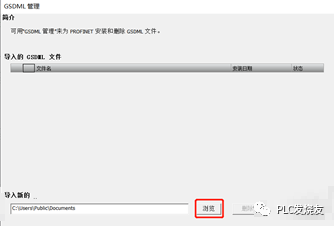

1、在200SMART软件里面添加ET200S的GSD文件，操作步骤由下图所示：

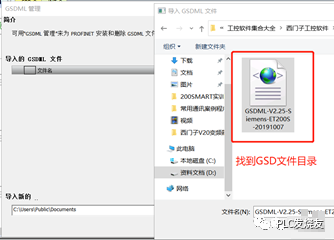

点击GADML管理，点击浏览找到GSD文件放置位置

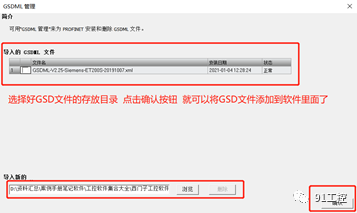

2、找到GSD文件的存放目录，点击确认按钮，就可以将GSD文件添加到编程软件里面了。

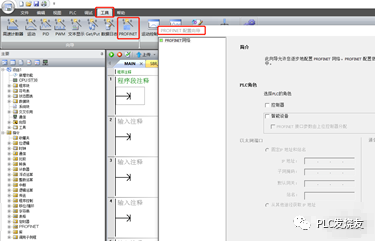

3、打开200SMARTPLC编程软件，点击工具，PROFINET配置向导，弹出如下所示对话框。

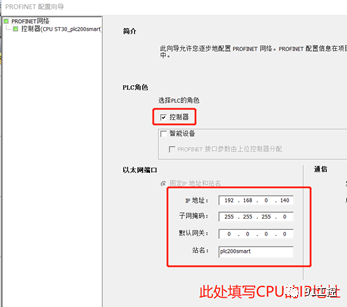

4、将200SMARTCPU选择为PROFINET控制器，将CPU本身的IP地址设置到以太网端口里

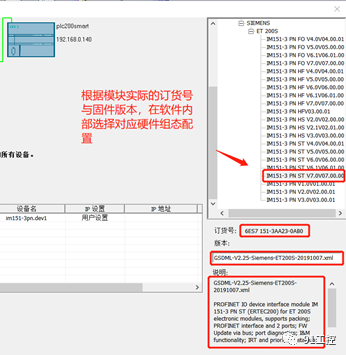

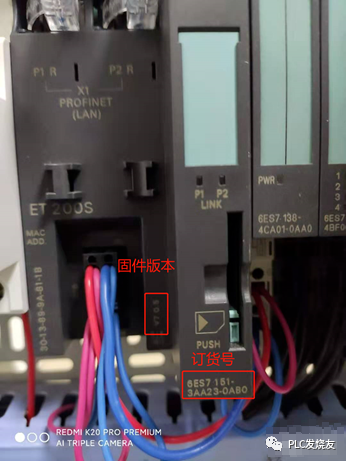

5、根据实际的接口模块硬件型号在软件内部选择其对应的组态配置

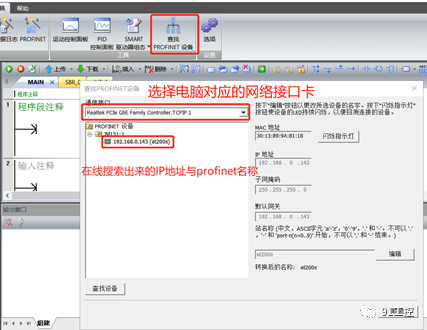

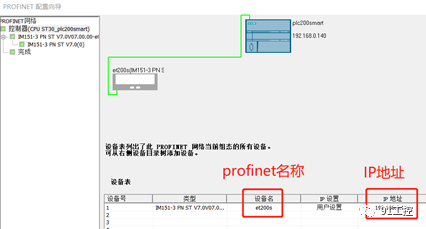

6、设置ET200SPROFINET名称和对应IP地址，如果不知道的情况下，可以通过200SMART软件进行在线搜索功能查询到。

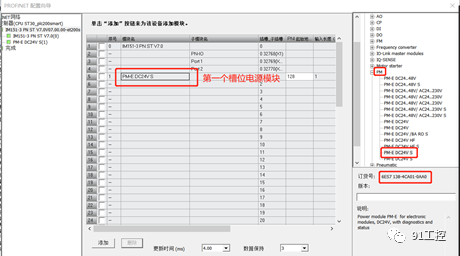

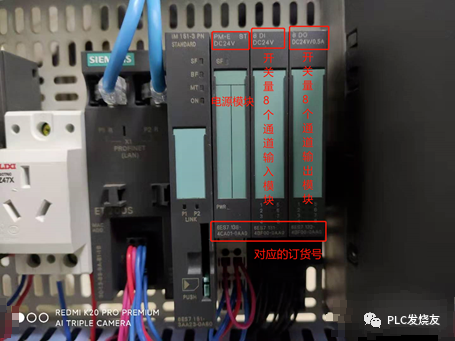

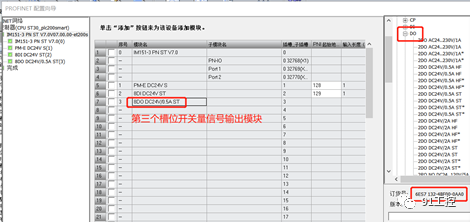

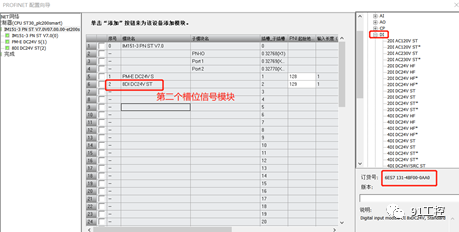

7、开始配置ET200S机架上面的电源模块和信号模块

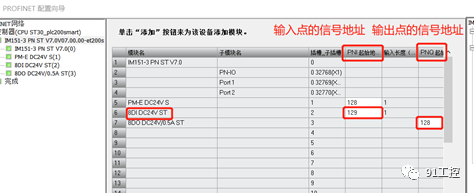

8、配置远程I/O信号模块的输入输出地址，该例子中如图所示是IB129,QB128

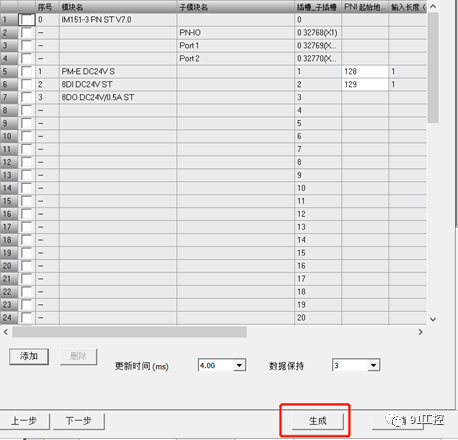

9、至此，所有配置完毕，点击生成按钮即可。

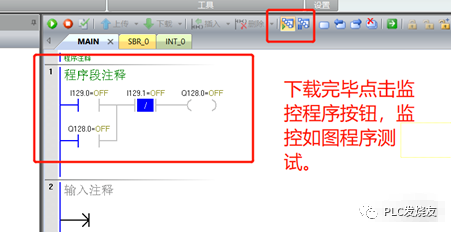

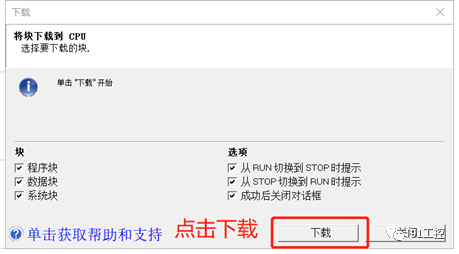

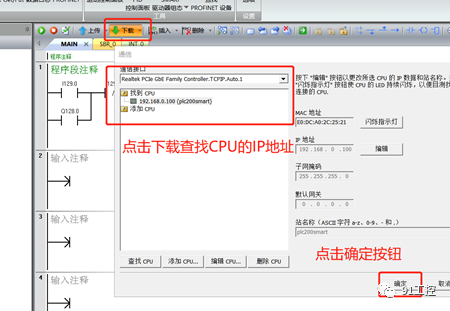

10、下载编写小程序进行测试。

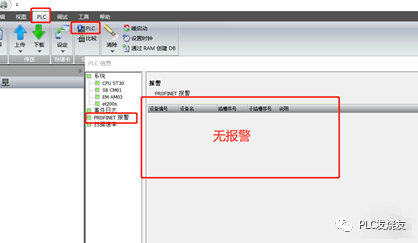

11、通过PLC在线诊断也可以查询ET200S远程I/O模块与200SMARTPLC通讯的情况。

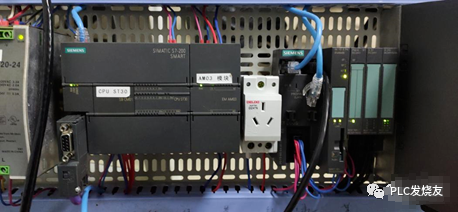

12、实际通讯效果演示图。



（来源：91工控）
