空气开关为何叫空气开关？它跟空气有何关系？

空气开关为何叫空气开关？它跟空气有何关系？

PLC发烧友 昨天

29个常用软件安装视频，免费领

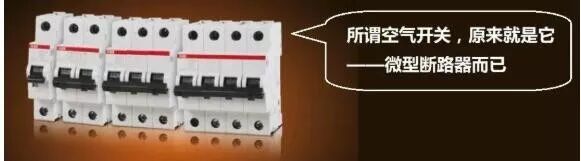

空气开关是普通用户接触到最多的电气元件之一，于是就有不少朋友开始疑惑：这个名字好奇怪，为什么要以“空气”为名呢？





用空气绝缘的（就是说有一定的空气间隙）就叫做“空气断路器”俗称“空气开关” 。它的灭弧介质就是空气。

断路器的工作原理其实就是灭弧原理，断路器开断电路时，在开断瞬间动静触头间会产生电弧，断路器能否开断电路，就是看能否熄灭断开电路时触头间产生的电弧。

想要搞懂这个问题，我们首先要知道三个名词之间的关系：开关-断路器-空气开关（空气断路器）。

开关，所有能够手动分断电路的东西，都能被叫做开关。开关里面，我们最熟悉的应该就是控制灯具所用的墙壁开关了。

断路器，属于开关的一种。电路在开闭的过程中，很容易打火——电火花，学名叫做“电弧”。电弧轻则损耗开关触点，重则伤人，是电气中的大忌。所以我们需要在开关上进行“灭弧”，具有灭弧能力的开关，就叫做“断路器”。

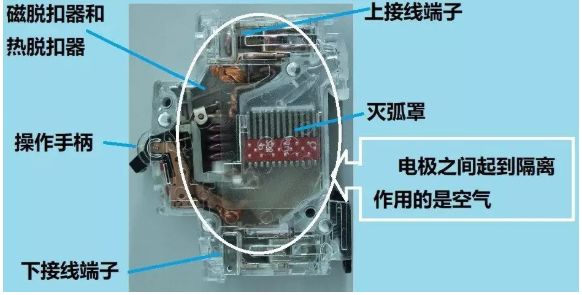

空气开关——断路器属于开关的一种，所以“空气开关”又叫“空气断路器”。断路器的灭弧方法有很多种，其中有一种方法是把电弧拉长，让电弧在空气中自然冷却，直至熄灭。我们可以看看它的灭弧装置（灭弧罩）：

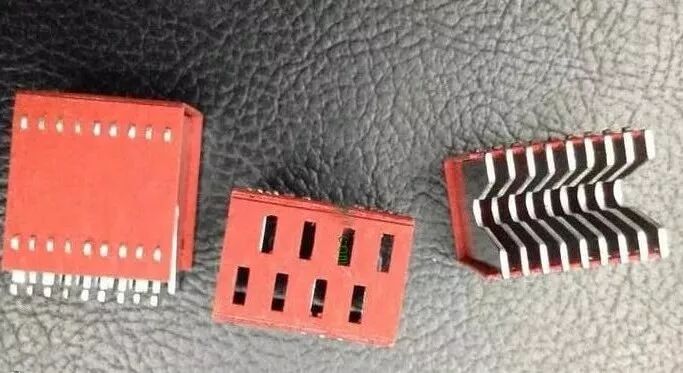

就是这个红色的小部件，上面有一排金属片。开关触点处产生电弧后，会被吸引到这些金属片上。每两个金属片之间都可以产生一段新的电弧，然后再向后面的金属片上传导——直至把电弧拉扯到与整个灭弧罩的长度相同。

长度增加了，散热速度也就快了。你可以把电弧理解成火苗，没有了足够的热量，它就无法继续存在了。



<ignore_js_op>
空气开关是成本最低廉的一种灭弧方式，没有之一。但它并不是万能的，比如有些电路的电压比较高，产生的电弧很大，空气开关就不能用了；有些场所一点火星都见不得，自然也不能使用空气开关……

所以除了空气开关以外，还有许多灭弧方式。比如真空灭弧（真空开关），是让触点直接在真空环境下接触，没有空气，压根无法产生电弧；比如油浸开关，是利用冷却油包裹电弧，达到冷却的目的等等。

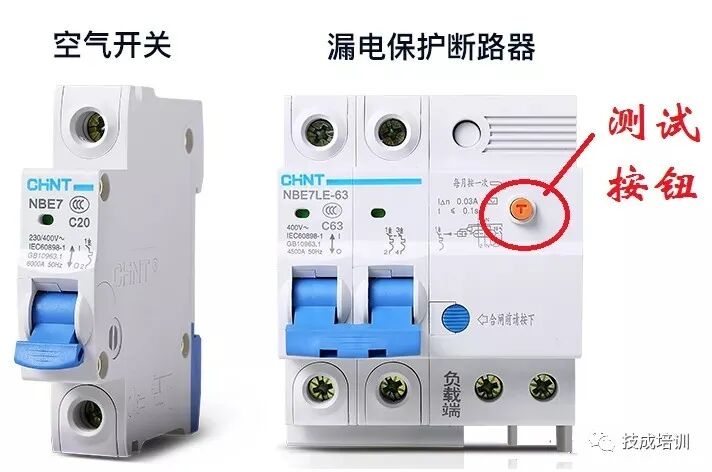

空气开关与漏电保护器的区别：

空气开关与漏电开关共性：都是开关。
空气开关与漏电开关差别：空气开关是发生短路事故或故障才动作跳闸，而漏电保护开关是人身发生触电时才动作跳闸；空气开关容量可大可小，而漏电保护开关容量不易做大，一般单相居多。
空气开关与漏电开关原理不一样，结构更不一样，绝对不能替代。



断路器如何工作的：
