SolidWorks如何通过读取文件创建曲线？以人体曲线为例

SolidWorks如何通过读取文件创建曲线？以人体曲线为例

机械时代网 自学SW 昨天



SolidWorks人关注的微信平台：技术分享、学习交流

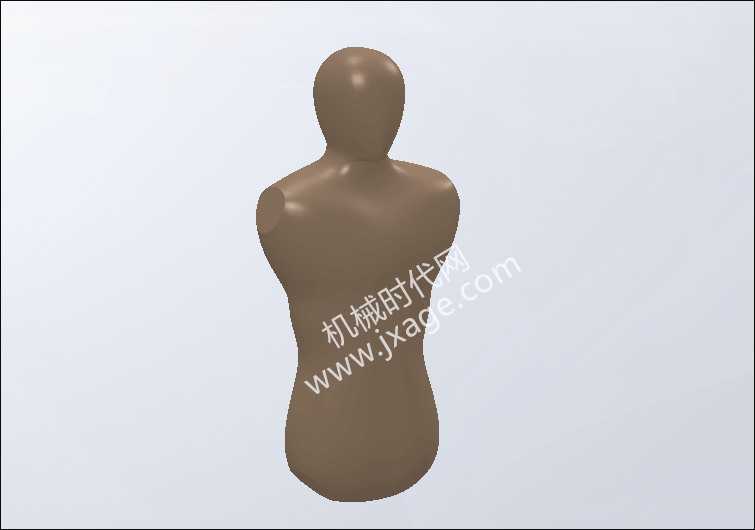

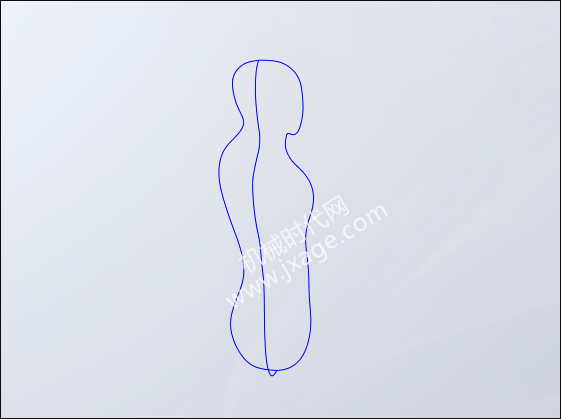

最后完成之后如下图所示。

点击阅读原文下载模型和文件

方法：

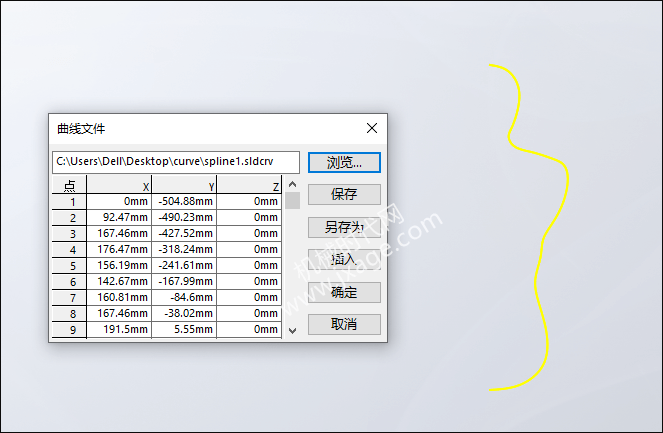

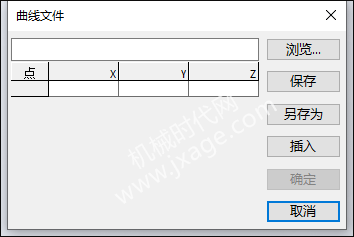

1.点击【插入】-【曲线】-【通过XYZ点的曲线】，弹出如下图所示的窗口，点击“浏览”，找到我们的.sldcrv曲线文件。

读取文件之后，我们可以看到如下图所示的曲线，点击确定。

2.通过同样的方法再次创建另外两个曲线。

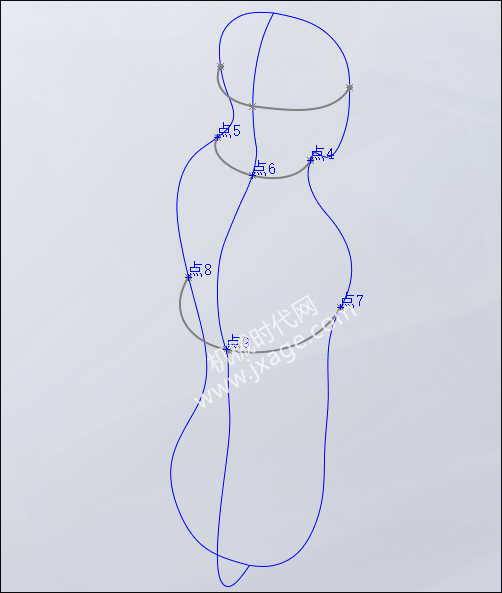

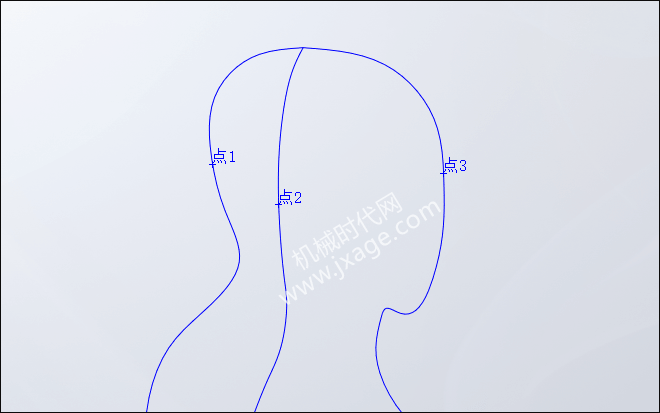

3.在曲线上创建基准点，如下图所示。

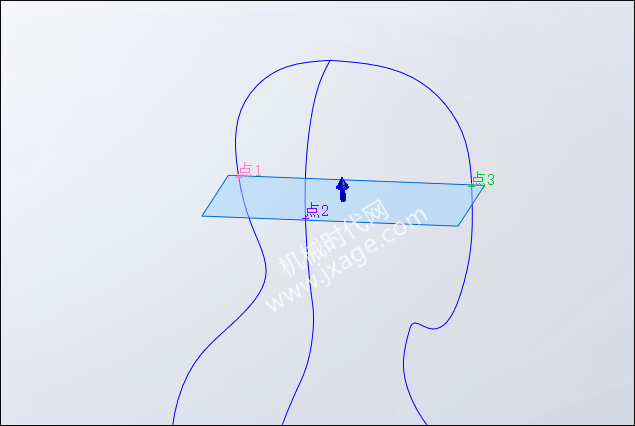

4.通过三个点创建基准平面。

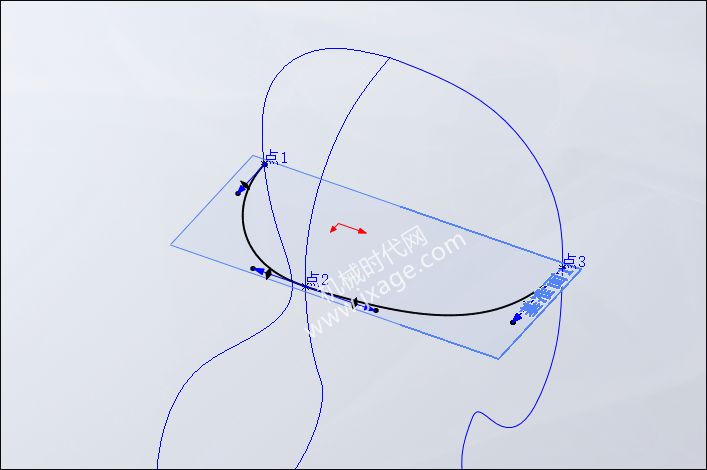

5.在上一步的基准面上绘制如下图所示的样条曲线。注意样条曲线的两端需要与人体的对称面垂直。

通过相同的方法，在下面的两个位置再次创建两个曲线。

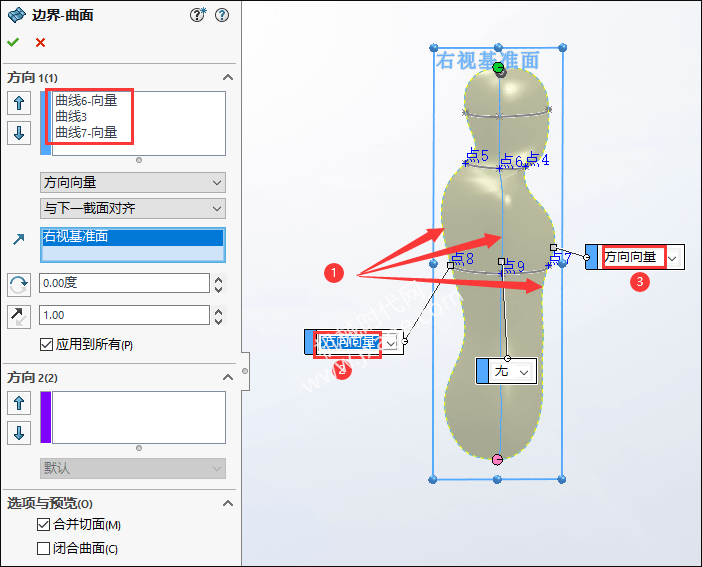

6.点击【插入】-【曲面】-【边界曲面】，依次选择下图三个箭头所指的曲线作为方向1的曲线，设置第一条曲线和第三条曲线的边界条件为“方向向量”，选择右视基准面为参考。

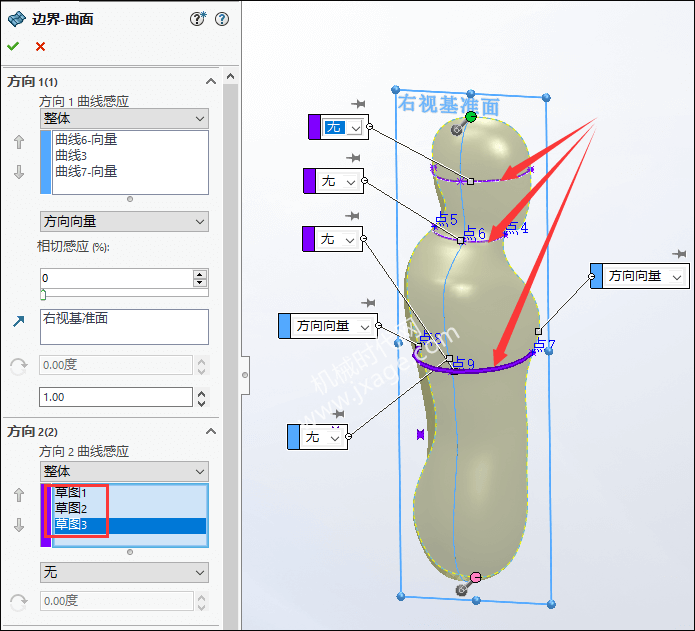

设置方向2的曲线为下图所示的三个曲线。

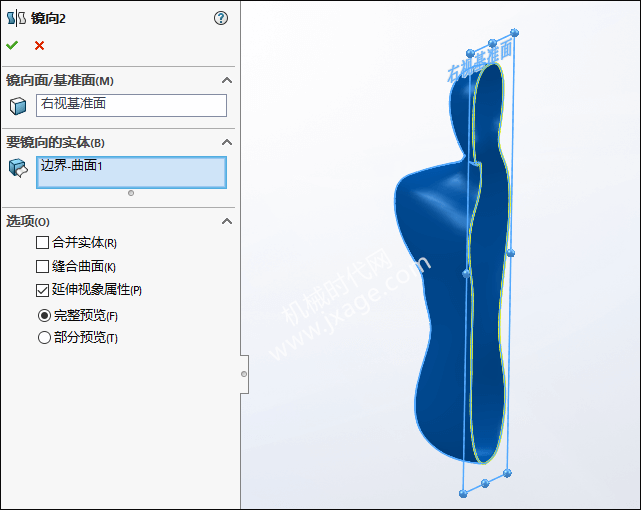

7.将上一步的边界曲面进行镜像。

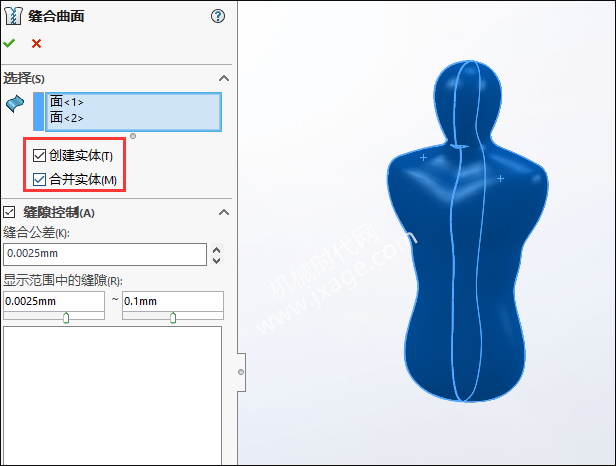

8.点击【插入】-【曲面】-【缝合曲面】，将下面的两个曲面进行缝合。

完成。
