探索 YOLO v3 源码 - 第3篇 网络

C. L. Wang 深度算法 2018-08-06

YOLO，即You Only Look Once的缩写，是一个基于卷积神经网络的物体检测算法。而YOLO v3是YOLO的第3个版本，即YOLO、YOLO 9000、YOLO v3，检测效果，更准更强。



YOLO v3的更多细节，可以参考YOLO的官网。


YOLO是一句美国的俗语，You Only Live Once，你只能活一次，即人生苦短，及时行乐。

本文主要分享，如何实现YOLO v3的算法细节，Keras框架。这是第3篇，网络，以DarkNet为基础。当然还有第4篇，至第n篇，毕竟，这是一个完整版 ：）这篇略长。



本文的GitHub源码：https://github.com/SpikeKing/keras-yolo3-detection



欢迎关注，公众号 深度算法 （ID: DeepAlgorithm） ，了解更多技术！

1. 网络

在模型中，通过传入输入层image_input、每层的anchor数num_anchors//3和类别数num_classes，调用yolo_body方法，构建YOLO v3的网络model_body。其中，image_input的结构是(?, 416, 416, 3)。

model_body = yolo_body(image_input, num_anchors // 3, num_classes)  # model

在model_body中，最终的输入是image_input，最终的输出是3个矩阵的列表：

[(?, 13, 13, 18), (?, 26, 26, 18), (?, 52, 52, 18)]

YOLO v3的基础网络是DarkNet网络，将DarkNet网络中底层和中层的特征矩阵，通过卷积操作和多个矩阵的拼接操作，创建3个尺度的输出，即[y1, y2, y3]。

def yolo_body(inputs, num_anchors, num_classes):    darknet = Model(inputs, darknet_body(inputs))        x, y1 = make_last_layers(darknet.output, 512, num_anchors * (num_classes + 5))    x = compose(        DarknetConv2D_BN_Leaky(256, (1, 1)),        UpSampling2D(2))(x)    x = Concatenate()([x, darknet.layers[152].output])    x, y2 = make_last_layers(x, 256, num_anchors * (num_classes + 5))    x = compose(        DarknetConv2D_BN_Leaky(128, (1, 1)),        UpSampling2D(2))(x)    x = Concatenate()([x, darknet.layers[92].output])    x, y3 = make_last_layers(x, 128, num_anchors * (num_classes + 5))    return Model(inputs, [y1, y2, y3])

2. Darknet

Darknet网络的输入是图片数据集inputs，即(?, 416, 416, 3)，输出是darknet_body方法的输出。将网络的核心逻辑封装在darknet_body方法中。即：

darknet = Model(inputs, darknet_body(inputs))

其中，darknet_body的输出格式是(?, 13, 13, 1024)。

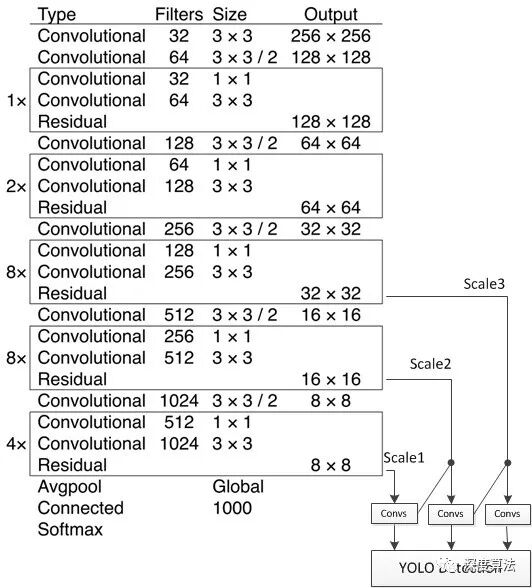

Darknet的网络简化图，如下：


网络简化图

YOLO v3所使用的Darknet版本是Darknet53。那么，为什么是Darknet53呢？因为Darknet53是53个卷积层和池化层的组合，与Darknet简化图一一对应，即：

53 = 2 + 1*2 + 1 + 2*2 + 1 + 8*2 + 1 + 8*2 + 1 + 4*2 + 1

在darknet_body中，Darknet网络含有5组重复的resblock_body单元，即：

def darknet_body(x):    '''Darknent body having 52 Convolution2D layers'''    x = DarknetConv2D_BN_Leaky(32, (3, 3))(x)    x = resblock_body(x, num_filters=64, num_blocks=1)    x = resblock_body(x, num_filters=128, num_blocks=2)    x = resblock_body(x, num_filters=256, num_blocks=8)    x = resblock_body(x, num_filters=512, num_blocks=8)    x = resblock_body(x, num_filters=1024, num_blocks=4)    return x

在第1个卷积操作DarknetConv2D_BN_Leaky中，是3个操作的组合，即：

  • 1个Darknet的2维卷积Conv2D层，即DarknetConv2D；

  • 1个批正在化层，即BatchNormalization()；

  • 1个LeakyReLU层，斜率是0.1，LeakyReLU是ReLU的变换；

即：

def DarknetConv2D_BN_Leaky(*args, **kwargs):    """Darknet Convolution2D followed by BatchNormalization and LeakyReLU."""    no_bias_kwargs = {'use_bias': False}    no_bias_kwargs.update(kwargs)    return compose(        DarknetConv2D(*args, **no_bias_kwargs),        BatchNormalization(),        LeakyReLU(alpha=0.1))

其中，LeakyReLU的激活函数，如下：

LeakyReLU

其中，Darknet的2维卷积DarknetConv2D，具体操作如下：

  • 将核权重矩阵的正则化，使用L2正则化，参数是5e-4，即操作w参数；

  • Padding，一般使用same模式，只有当步长为(2,2)时，使用valid模式。避免在降采样中，引入无用的边界信息；

  • 其余参数不变，都与二维卷积操作Conv2D()一致；

kernel_regularizer是将核权重参数w进行正则化，而BatchNormalization是将输入数据x进行正则化。

实现：

@wraps(Conv2D) def DarknetConv2D(*args, **kwargs):    """Wrapper to set Darknet parameters for Convolution2D."""    darknet_conv_kwargs = {'kernel_regularizer': l2(5e-4)}    darknet_conv_kwargs['padding'] = 'valid' if kwargs.get('strides') == (2, 2) else 'same'    darknet_conv_kwargs.update(kwargs)    return Conv2D(*args, **darknet_conv_kwargs)

下一步，第1个残差结构resblock_body，输入的数据x是(?, 416, 416, 32)，通道filters是64个，重复次数num_blocks是1次。第1个残差结构是网络简化图第1部分。

x = resblock_body(x, num_filters=64, num_blocks=1)

在resblock_body中，含有以下逻辑：

  • ZeroPadding2D：填充x的边界为0，由(?, 416, 416, 32)转换为(?, 417, 417, 32)。因为下一步卷积操作的步长为2，所以图的边长需要是奇数；

  • DarknetConv2D_BN_Leaky：DarkNet的2维卷积操作，核是(3,3)，步长是(2,2)，注意，这会导致特征尺寸变小，由(?, 417, 417, 32)转换为(?, 208, 208, 64)。由于num_filters是64，所以产生64个通道。

  • compose：输出预测图y，功能是组合函数，先执行1x1的卷积操作，再执行3x3的卷积操作，filter先降低2倍后恢复，最后与输入相同，都是64；

  • x = Add()([x, y])：残差操作，将x的值与y的值相加。残差操作可以避免，在网络较深时所产生的梯度弥散问题。

实现：

def resblock_body(x, num_filters, num_blocks):    '''A series of resblocks starting with a downsampling Convolution2D'''    # Darknet uses left and top padding instead of 'same' mode    x = ZeroPadding2D(((1, 0), (1, 0)))(x)    x = DarknetConv2D_BN_Leaky(num_filters, (3, 3), strides=(2, 2))(x)    for i in range(num_blocks):        y = compose(            DarknetConv2D_BN_Leaky(num_filters // 2, (1, 1)),            DarknetConv2D_BN_Leaky(num_filters, (3, 3)))(x)        x = Add()([x, y])    return x

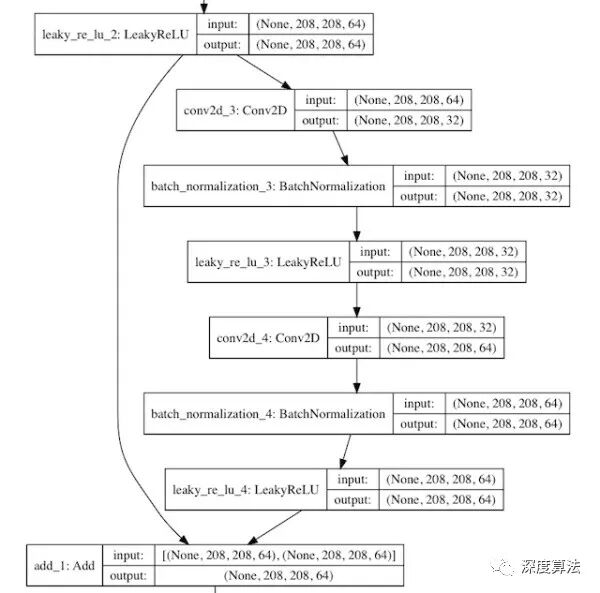

残差操作流程，如图：


Residual

同理，在darknet_body中，执行5组resblock_body残差块，重复[1, 2, 8, 8, 4]次，双卷积操作，每组均含有一次步长为2的卷积操作，因而一共降维5次32倍，即32=2^5，则输出的特征图维度是13，即13=416/32。最后1层的通道数是1024，因此，最终的输出结构是(?, 13, 13, 1024)，即：

Tensor("add_23/add:0", shape=(?, 13, 13, 1024), dtype=float32)

至此，Darknet模型的输入是(?, 416, 416, 3)，输出是(?, 13, 13, 1024)。

3. 特征图

在YOLO v3网络中，输出3个不同尺度的检测图，用于检测不同大小的物体。调用3次make_last_layers，产生3个检测图，即y1、y2和y3。

13x13检测图

第1个部分，输出维度是13x13。在make_last_layers方法中，输入参数如下：

  • darknet.output：DarkNet网络的输出，即(?, 13, 13, 1024)；

  • num_filters：通道个数512，用于生成中间值x，x会传导至第2个检测图；

  • out_filters：第1个输出y1的通道数，值是锚框数*(类别数+4个框值+框置信度)；

即：

x, y1 = make_last_layers(darknet.output, 512, num_anchors * (num_classes + 5))

在make_last_layers方法中，执行2步操作：

  • 第1步，x执行多组1x1的卷积操作和3x3的卷积操作，filter先扩大再恢复，最后与输入的filter保持不变，仍为512，则x由(?, 13, 13, 1024)转变为(?, 13, 13, 512)；

  • 第2步，x先执行3x3的卷积操作，再执行不含BN和Leaky的1x1的卷积操作，作用类似于全连接操作，生成预测矩阵y；

实现：

def make_last_layers(x, num_filters, out_filters):    '''6 Conv2D_BN_Leaky layers followed by a Conv2D_linear layer'''    x = compose(        DarknetConv2D_BN_Leaky(num_filters, (1, 1)),        DarknetConv2D_BN_Leaky(num_filters * 2, (3, 3)),        DarknetConv2D_BN_Leaky(num_filters, (1, 1)),        DarknetConv2D_BN_Leaky(num_filters * 2, (3, 3)),        DarknetConv2D_BN_Leaky(num_filters, (1, 1)))(x)    y = compose(        DarknetConv2D_BN_Leaky(num_filters * 2, (3, 3)),        DarknetConv2D(out_filters, (1, 1)))(x)    return x, y

最终，第1个make_last_layers方法，输出的x是(?, 13, 13, 512)，输出的y是(?, 13, 13, 18)。由于模型只有1个检测类别，因而y的第4个维度是18，即3*(1+5)=18。

26x26检测图

第2个部分，输出维度是26x26，包含以下步骤：

  • 通过DarknetConv2D_BN_Leaky卷积，将x由512的通道数，转换为256的通道数；

  • 通过2倍上采样UpSampling2D，将x由13x13的结构，转换为26x26的结构；

  • 将x与DarkNet的第152层拼接Concatenate，作为第2个make_last_layers的输入，用于生成第2个预测图y2；

其中，输入的x和darknet.layers[152].output的结构都是26x26的尺寸，如下：

x: shape=(?, 26, 26, 256) darknet.layers[152].output: (?, 26, 26, 512)

在拼接之后，输出的x的格式是(?, 26, 26, 768)。

这样做的目的是：将Darknet最底层的高级抽象信息darknet.output，经过若干次转换之后，除了输出给第1个检测部分，还被用于第2个检测部分，经过上采样，与Darknet骨干中，倒数第2次降维的数据拼接，共同作为第2个检测部分的输入。底层抽象特征含有全局信息，中层抽象特征含有局部信息，这样拼接，两者兼顾，用于检测较小的物体。

最后，还是调用相同的make_last_layers，输出第2个检测层y2和临时数据x。

实现：

x = compose(    DarknetConv2D_BN_Leaky(256, (1, 1)),    UpSampling2D(2))(x) x = Concatenate()([x, darknet.layers[152].output]) x, y2 = make_last_layers(x, 256, num_anchors * (num_classes + 5))

最终，第2个make_last_layers方法，输出的x是(?, 26, 26, 256)，输出的y是(?, 26, 26, 18)。

52x52检测图

第3个部分，输出维度是52x52，与第2个部分类似，包含以下步骤：

x = compose(    DarknetConv2D_BN_Leaky(128, (1, 1)),    UpSampling2D(2))(x) x = Concatenate()([x, darknet.layers[92].output]) _, y3 = make_last_layers(x, 128, num_anchors * (num_classes + 5))

逻辑如下：

  • x经过128个filter的卷积，再执行上采样，输出为(?, 52, 52, 128)；

  • darknet.layers[92].output，与152层类似，结构是(?, 52, 52, 256)；

  • 两者拼接之后，x是(?, 52, 52, 384)；

  • 最后输入至make_last_layers，生成y3是(?, 52, 52, 18)，忽略x的输出；

最后，则是根据整个逻辑的输入和输出，构建模型。输入inputs依然保持不变，即(?, 416, 416, 3)，而输出则转换为3个尺度的预测层，即[y1, y2, y3]。

return Model(inputs, [y1, y2, y3])

[y1, y2, y3]的结构如下：

Tensor("conv2d_59/BiasAdd:0", shape=(?, 13, 13, 18), dtype=float32) Tensor("conv2d_67/BiasAdd:0", shape=(?, 26, 26, 18), dtype=float32) Tensor("conv2d_75/BiasAdd:0", shape=(?, 52, 52, 18), dtype=float32)

最终，在yolo_body中，完成整个YOLO v3网络的构建，基础网络是DarkNet。

model_body = yolo_body(image_input, num_anchors // 3, num_classes)

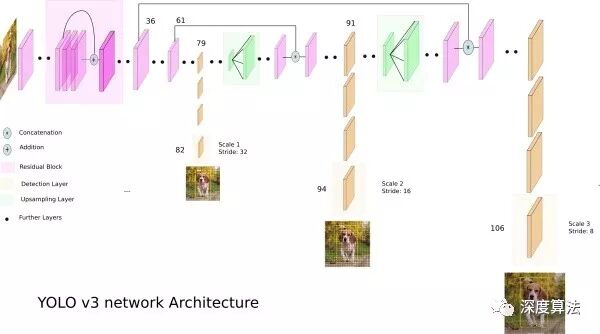

网络的示意图，层次序号略有不同：


网络的示意图

补充1. 卷积Padding

在卷积操作中，针对于边缘数据，有两种操作，一种是舍弃valid，一种是填充same。

如：

数据：1 2 3 4 5 6 7 8 9 10 11 12 13 输入数据 = 13 过滤器宽度 = 6 步长 = 5

第1种，valid操作，宽度是6，步长是5，执行数据：

1 2 3 4 5 6 6 7 8 9 10 11 11 12 13（不足，舍弃）

第2种，same操作，执行数据：

1 2 3 4 5 6（前两步相同） 6 7 8 9 10 11 11 12 13 0 0（不足，填充）

其中，same模式中数据利用率更高，valid模式中避免引入无效的边缘数据，两种模式各有千秋。

补充2. compose函数

compose函数，使用Python的Lambda表达式，顺次执行函数列表，且前一个函数的输出是后一个函数的输入。compose函数适用于在神经网络中连接两个层。

例如：

def compose(*funcs):    if funcs:        return reduce(lambda f, g: lambda *a, **kw: g(f(*a, **kw)), funcs)    else:        raise ValueError('Composition of empty sequence not supported.') def func_x(x):    return x * 10 def func_y(y):    return y - 6 z = compose(func_x, func_y)  # 先执行x函数，再执行y函数 print(z(10))  # 10*10-6=94

补充3. UpSampling2D上采样

UpSampling2D上采样操作，将特征矩阵按倍数扩大，其核心是通过resize的方式，默认使用最邻近（Nearest Neighbor）插值算法。data_format是数据模式，默认是channels_last，即通道在最后，如(128,128,3)。

源码：

def call(self, inputs):    return K.resize_images(inputs, self.size[0], self.size[1],                           self.data_format) // ... x = tf.image.resize_nearest_neighbor(x, new_shape)

例如：数据(?, 13, 13, 256)，经过上采样2倍操作，即UpSampling2D(2)，生成(?, 26, 26, 256)的特征图。

补充4. 1x1卷积操作与全连接

1x1的卷积层和全连接层都可以作为最后一层的预测输出，两者之间略有不同。

第1点：

  • 1x1的卷积层，可以不考虑输入的通道数，输出固定通道数的特征矩阵；

  • 全连接层（Dense），输入和输出都是固定的，在设计网络时，固定就不能修改；

这样，1x1的卷积层，比全连接层，更为灵活；

第2点：

例如：输入(13,13,1024)，输出为(13,13,18)，则两种操作：

  • 1x1的卷积层，参数较少，只需与输出通道匹配的参数，如13x13x1x1x18个参数；

  • 全连接层，参数较多，需要与输入和输出都匹配的参数，如13x13x1028x18个参数；

OK, that's all! Enjoy it!



By C. L. Wang @ 美图云 视觉技术部
