【西门子PLC案例】基于液体混合控制程序设计
↑戳上方 蓝字 “ PLC发烧友 ” 关注我们！
免费领丨65套电气计算EXCEL表格，自动生成！
导读：本案例利用液体混合控制程序设计，主要让读者练习西门子S7-200SMART系列PLC的比较和传送、置位、复位等指令的使用。
【控制示意图】
如图3-1所示为液体混合控制示意图。
图3-1 液体混合控制
【控制要求描述】
(1) 当按下启动按钮后，阀门A打开向搅拌罐内注入A液体，当到达低液位（L位置）时，停止注入；
(2) 3S钟后阀门B打开向搅拌罐内注入B液体，当到达高液位（H位置）时，停止注入；
(3) 到达高液位后接着搅拌机开始运行搅拌2分钟。时间到达后出料阀门（YV3）打开，出料1分钟后关闭出料阀；如未按下停止按钮，则注入A液体继续上述工艺流程工作；如中途按下停止只能完成进料-搅拌-出料完整的工艺后才能停止
(4) 按下急停时，系统会终止运行！
【I/O分配】
根据控制要求描述对需要用到的I/O进行分配，如图3-2所示：
|
符号名称 |
地址 |
符号名称 |
地址 |
|
启动信号 |
I0.1 |
阀门A |
Q0.0 |
|
高液位信号 |
I0.2 |
阀门B |
Q0.1 |
|
低液位信号 |
I0.3 |
出料阀 |
Q0.2 |
|
停止信号 |
I0.4 |
搅拌机 |
Q0.3 |
|
急停信号 |
I0.5 |
图3-2 I/O分配表
【PLC接线图】
根据控制要求描述，本示例可选择CPU ST20型号即可，CPU接线如图3-3所示
图3-3 接线图
【程序控制程序】

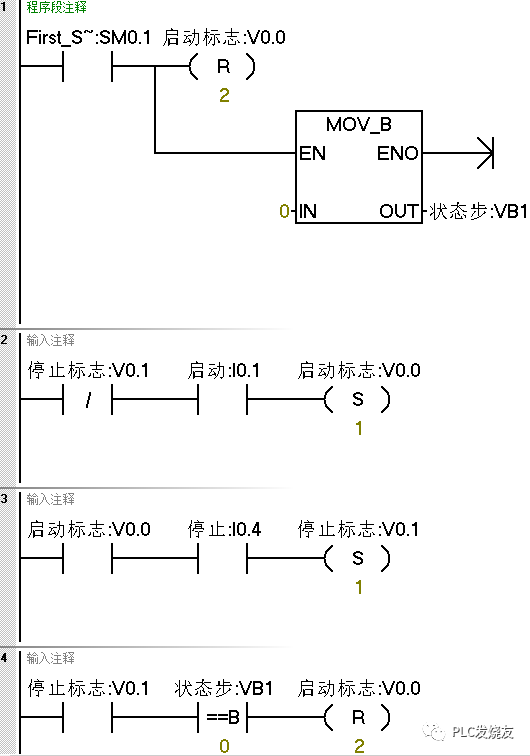

(1)利用系统存储器上电复位启动标志和停止标志、状态步等。

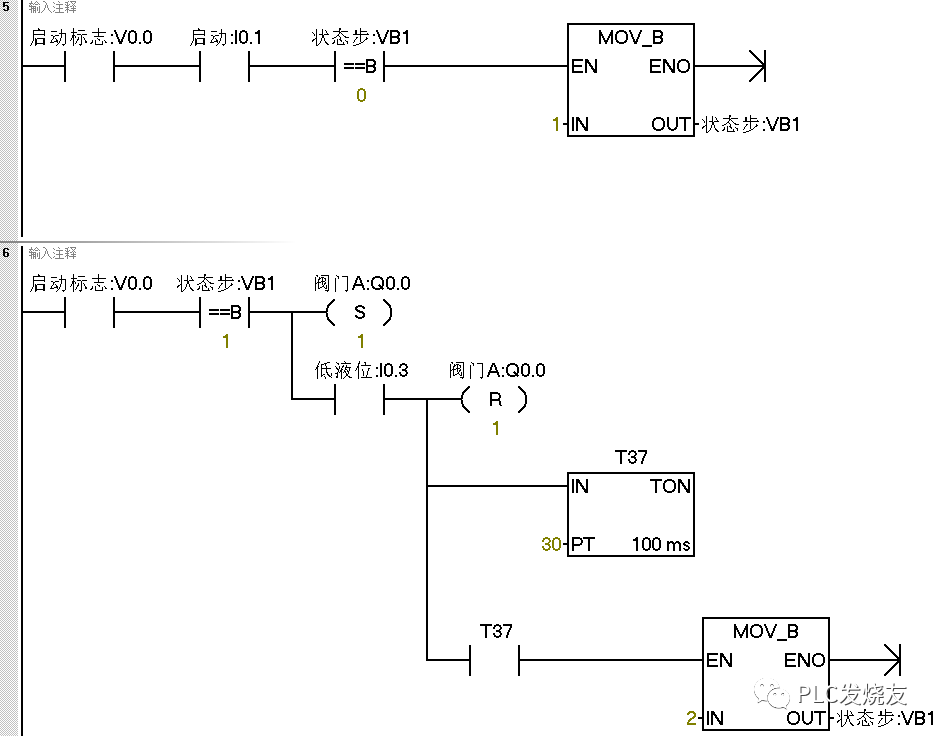

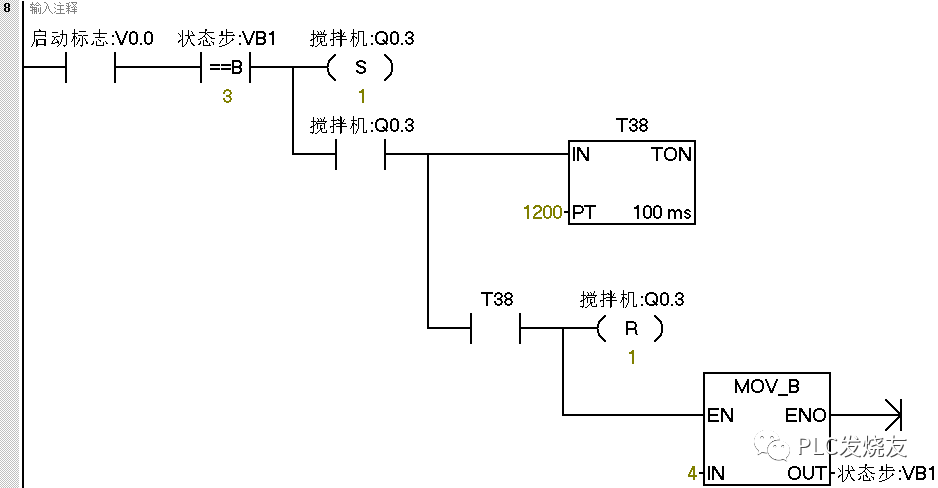

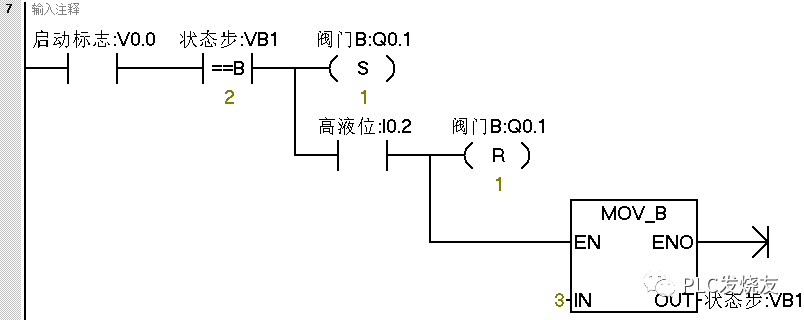

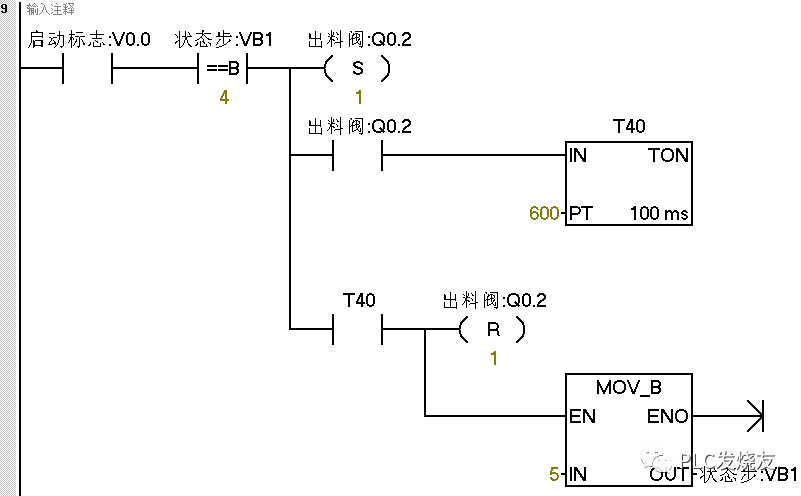

(2)用VB1状态步进行比较，不同的值执行不同的步骤。并且在状态步后加上转移条件，例如I0.3、T37等。

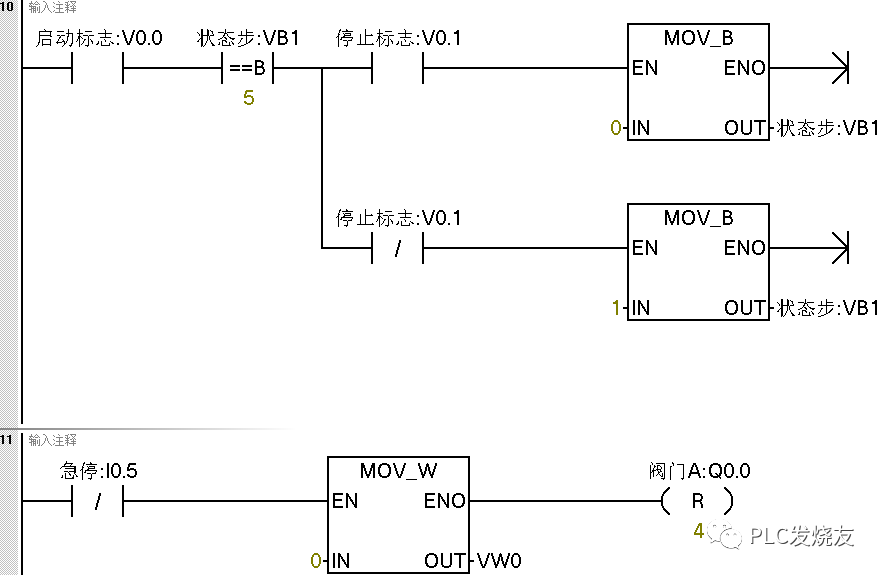

(3)当状态等于5的时候，若停止标志位未接通，则返回到下一个循环，从状态步1开始。当停止标志位接通了则跳到到第0步，等待启动按钮的按下。当在执行第1-4步时候，任何时候按下了停止按钮V0.1都会接通，执行完整个循环之后回到第0步。按下急停按钮状态步复位，输出全部复位。
结束语：利用比较指令可以清晰的分析整个程序的逻辑及控制状态。只需要在状态步后加上转移条件即可很方便的跳转到下一个状态。
来源：PLC发烧友，作者：技成-郭彪。转载请注明出处！文章提供源程序，如需要下载，关注公众号“PLC发烧友”，回复：液体混合控制，免费领取。留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
