流程图各图形含义

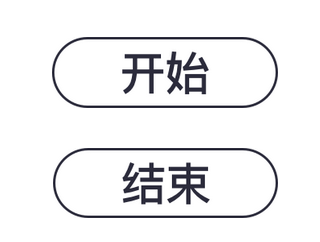

1 开始or结束

用椭圆形+矩形的组合作为开始或者结束的标志

2 处理过程

用矩形框表示处理过程，可以表示一行或者一段代码。

3 判断

这个其实比较熟悉，用不同的角角作为不同的分支。

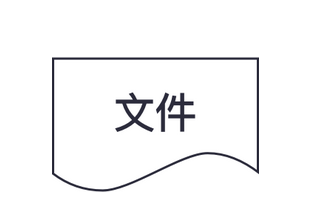

4 文件

没怎么用过，用来表示文件。

5 用户的输入输出

用平行四边形表示，这个也是第一次知道。

6 预设处理

我理解的是，他的功能和矩形一样，都表示执行代码，但双边矩形能包含体量更大的代码，用原文的话来说就是"在预设处理中也可以包含一个流程图"。
