51单片机定时器（二）

书接上回，下面是定时器的其他工作方式。

一、工作方式1：（还是拿t0做说明）

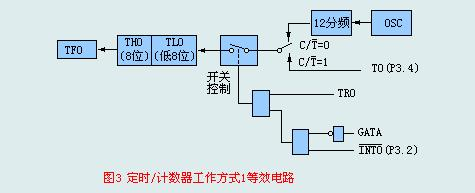

定时/ 计数器的工作方式1自己经验是用的比较多的，它的结构图如下：







TH0的八位和TL0的八位构成一个16位定时/计数器，可以定时时间最长

   在工作方式1下，计数器的计数值范围是：

          1—65536（2¹⁶）

    当为定时工作方式1时，定时时间的计算公式为：

         （2¹⁶—计数初值）╳晶振周期╳12

    或   （2¹⁶—计数初值）╳机器周期

    其时间单位与晶振周期或机器周期相同。

    如果单片机的晶振选为6.000MHz，则最小定时时间为：

        [2¹³—（2¹⁶—1）]╳1/6╳10^-6╳12=2╳10^-6(s)=2(us)

        (2¹⁶—0)╳1/6╳10^-6╳12=131072╳10^-6(s)=131072(us)。

工作方式1的使用，和方式0完全一样，不必赘言。

二、工作方式2

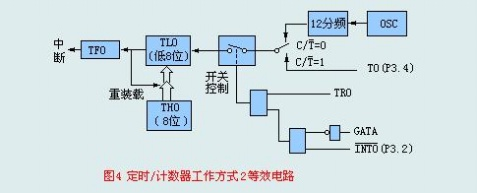

工作方式2的结构图如下：





 从图中可以看出来，计数寄存器变成了一个——TL0，工作方式2下多了一个重装载寄存器，也就是原来的TH0。

        在工作方式2下，如果TL0中的数据溢出，那么原先存储在TH0中的数据就会自动的装载到TL0中去，这是由单片机的硬件实现的，这样我们就不用在手动给定时器赋初值，而且硬件重装载不会耽误时间，所以工作方式2的计时是最准确的。但是就是这样一来的计数结构只有8位，计数值有限，最大只能到255。所以这种工作方式很适合于那些重复计数的应用场合。例如我们可以通过这样的计数方式产生中断，从而产生一个固定频率的脉冲。也可以当作串行数据通信的波特率发送器使用。

        工作方式2下的其他使用和工作方式0，1相同。

三、工作方式3

之前的3种工作方式中，定时器t0和t1的工作方式完全相同，而在工作方式3中终于有了个性的发挥不在相同了。

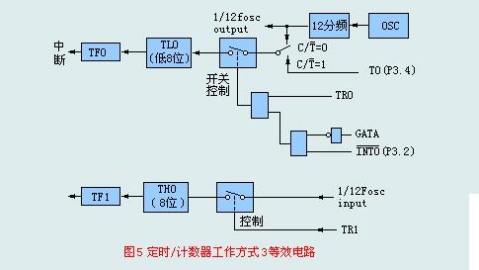

下面是工作方式3情况下t0的结构图。





可以看出，t0被分成了2个定时器，每个八位，定时/计数器0的TL0拆成的定时器和之前方式0，1一样，不过TH0拆成的就“因霸”了，它把原先定时器1的溢出标志位给占用了，而且还不受GATE门控的控制，这样以来，如果定时器0的TH0构成的8位定时器在使用，定定时器1就憋屈了，没有溢出位使用。当然定时器0也不能做计数器使用。那定时器1怎么办呢？

如果不使用定时器0，定时器1还可以“做人”，如果使用，拿它就放弃了，不要工作方式3了！反正也就是做之前工作放松做的活，在这种情况下，定时/计数器1通常作为串行口的波特率发生器使用，以确定串行通信的速率，因为已没有TF1被定时/计数器0借用了，只能把计数溢出直接送给串行口。当作波特率发生器使用时，只需设置好工作方式，即可自动运行。如要停止它的工作，需送入一个把它设置为方式3的方式控制字即可，这是因为定时/计数器本身就不能工作在方式3，如硬把它设置为方式3，自然会停止工作。
