SpringMvc入门_01Mvc原理

1.MvC是什么

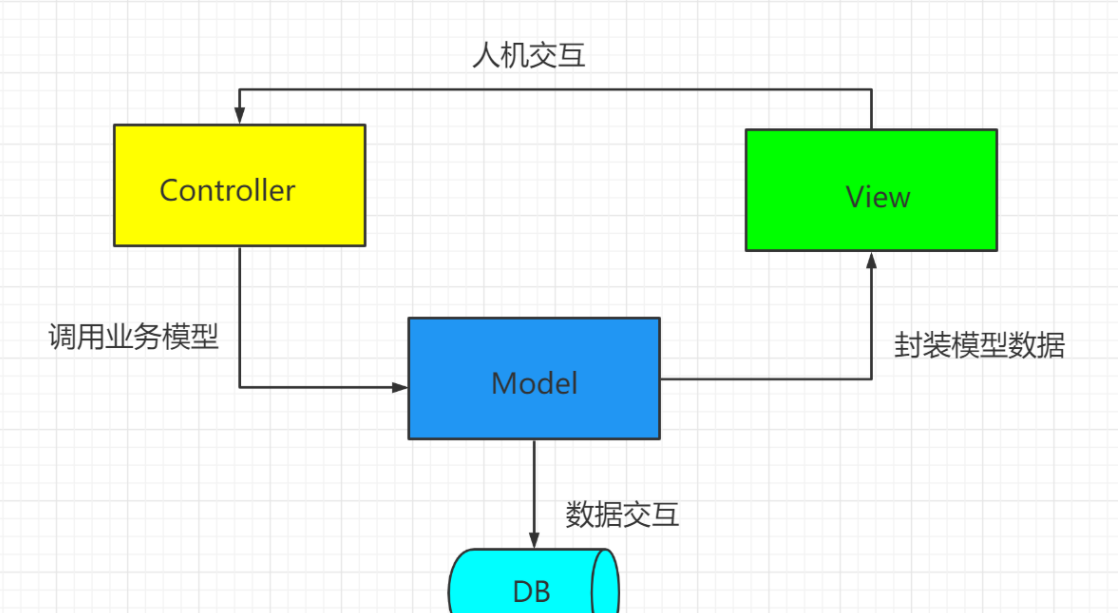

MVC是一种软件架构思想，把软件按照模型，视图，控制器来划分
Model:模型层，指工程中的JavaBean，用来处理数据
JavaBean分成两类：

　　一类称为实体类Bean:专门用来存储业务数据，比如Student,User
　　一类称为业务处理Bean:指Servlet或Dao对象，专门用来处理业务逻辑和数据访问

• View:视图层，指工程中的html,jsp等页面，作用是和用户进行交互，展示数据
• Controller:控制层，指工程中的Servlet,作用是接收请求和响应浏览器
• 流程：
• 用户通过视图层发送请求到服务器，在服务器中请求被Controller接收
• Controller调用相应的Model层处理请求，处理完毕后结果返回到Controller
• Controller再根据请求处理的结果找到对应的View视图，渲染数据后最终响应给浏览器



















 2、SpringMvc实现原理

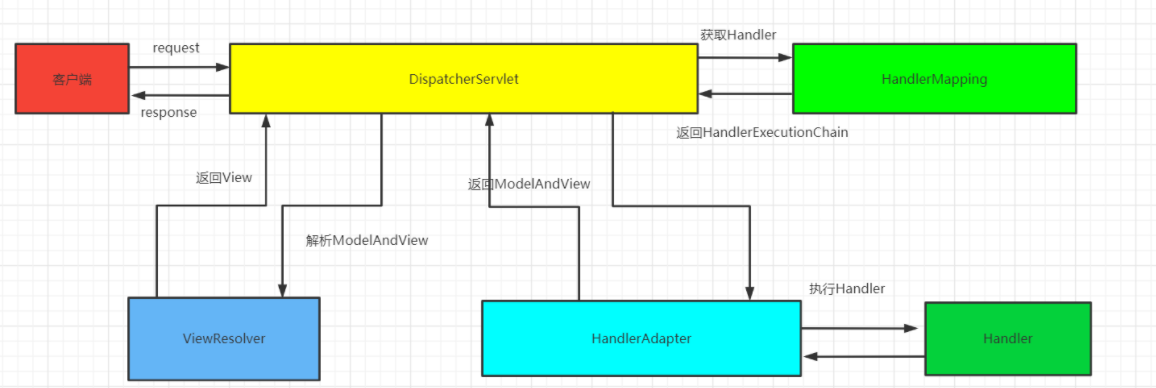

2.1、核心组件

• DispatcherServlet:前置控制器，负责调度其他组件的执行，是降低不同组件之间的耦合性，是SpringMvc的核心
• Handler:处理器，完成具体的业务逻辑，相当于Servlet
• HandlerMapping:DispatcherServlet是通过HandlerMapping把不同的请求映射到Handler
• HandlerInterceptor:处理器拦截器，是一个接口，如果我们需要进行一些拦截处理，可以通过这个接口来实现
• HandlerExecutionChain:处理器执行链，包括两部分：Handler和HandlerInterceptor（系统会有一个默认的HandlerInterceptor，如果有额外拦截处理，可以添加拦截器进行设置）
• HandlerAdapter:处理器适配器，Handler执行业务方法之前，需要进行一系列的操作包括 表单数据的验证、数据类型转换、把表单数据封装到POJO等，这一系列的操作都是HandlerAdapter完成，DispatcherServlet通过HandlerAdapter执行不同的Handler
• ModelAndView:封装了模型数据和视图信息，作为Handler的处理结果，返回给DispatcherServlet
• ViewResolver：视图解析器，DispatcherServlet

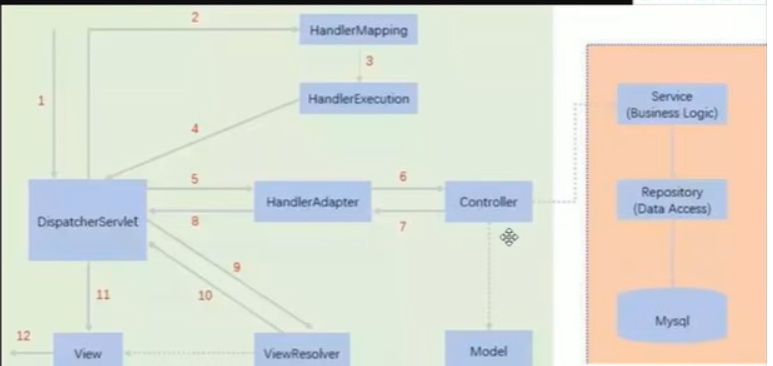

SpringMvc流程









2、HandlerMapping 为处理映射器 DispatcherServlet调用HandlerMapping，HandlerMapping根据请求url查找Handler

3、HandlerExecution表示具体的Handler，其主要作用是根据url查找控制器，如上url被查找控制器为：hello

4、HandlerExecution将解析后的信息传递给DispatcherServlet，如解析控制器映射等

5、HandlerAdapter表示处理器适配器，其按照特定的规则去执行Handler

6、Handler让具体的Controller执行

7、Controller将具体的执行信息返回给HandlerAdapter，如ModeAndView

8、HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet

9、DispatcherSevrvlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名

10、视图解析器将解析的逻辑视图名传递给DispatcherServlet

11、DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图

12、最终视图呈现给用户
